Stihl FS 160 - Montar la Herramienta de Corte

FS 160, FS 220, FS 280, FS 290
español
23

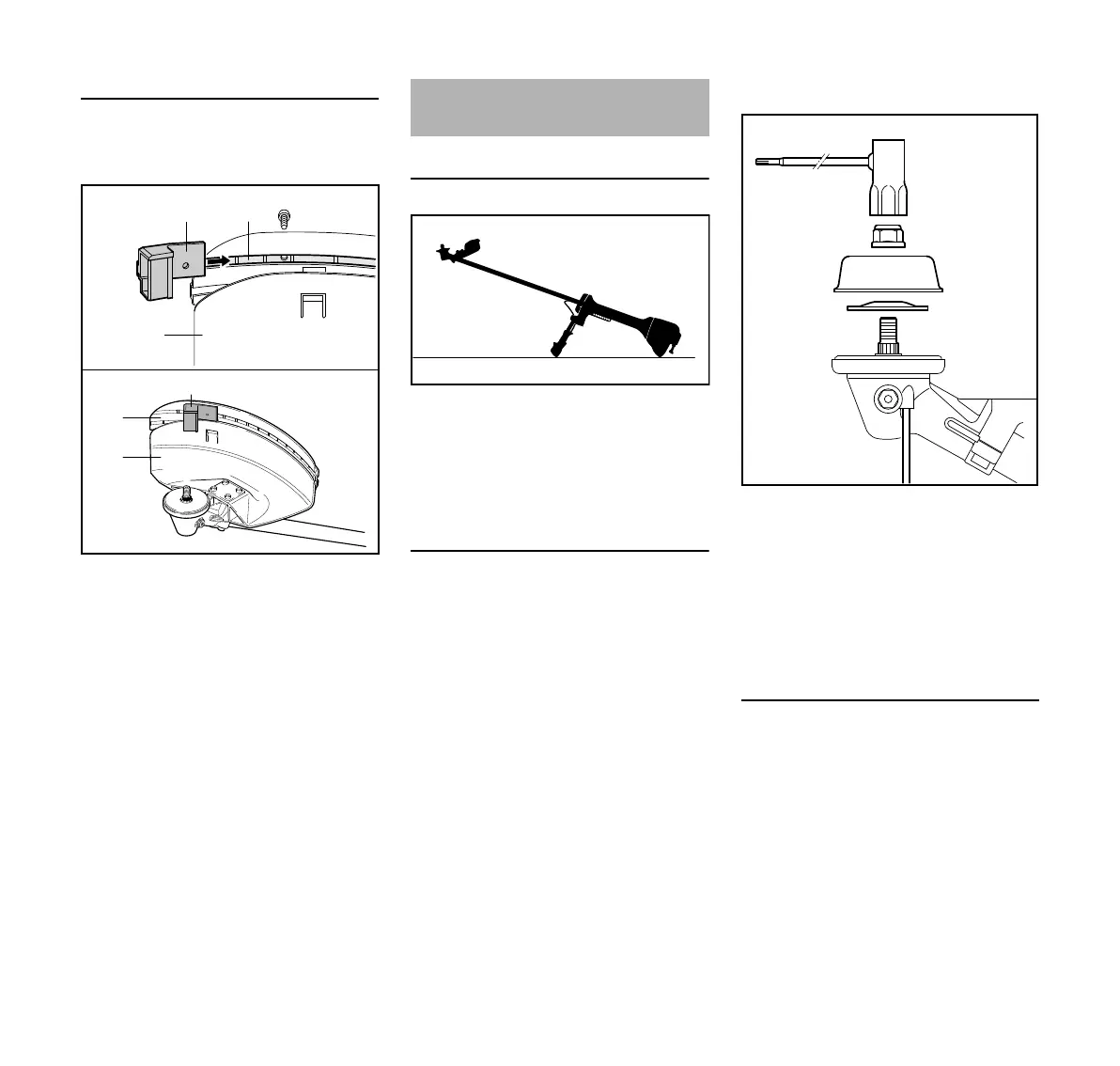

Montar la cuchilla
En caso de emplear cabezales de corte
de hilo
En caso de montar cabezales de corte
de hilo, el protector para herramientas
de segar de metal (1) tiene que estar
equipado con la cuchilla (4).
N Calar la cuchilla (4) en la ranura de
guía superior (5) del faldón (2) y
hacerla coincidir con el primer
orificio de fijación
N Enroscar el tornillo y apretarlo
Depositar la máquina
N Parar el motor
N Depositar la máquina, de manera
que el alojamiento para la
herramienta de corte esté orientado
hacia arriba
Piezas de fijación
En función de la herramienta de corte
suministrada en el equipamiento básico
de una máquina nueva, puede variar
también el volumen de suministro de
piezas de fijación.
Las piezas de fijación están montadas
en el engranaje para el transporte y se
han de desmontar antes de montar la
herramienta de corte.
Desmontar las piezas de fijación
N Bloquear el árbol
N Aflojar la tuerca (2) con la llave
universal (1) en el sentido horario y
quitarla
N Según el equipamiento, quitar el
plato de rodadura (3) y el disco de
presión (4)
Comprobar el plato de presión
El plato de presión es necesario para
fijar todas las herramientas de corte al
engranaje.
4
002BA527 KN
5
1
4
1
2
Montar la herramienta de
corte
002BA406 KN
002BA295 KN
1
2
3
4
