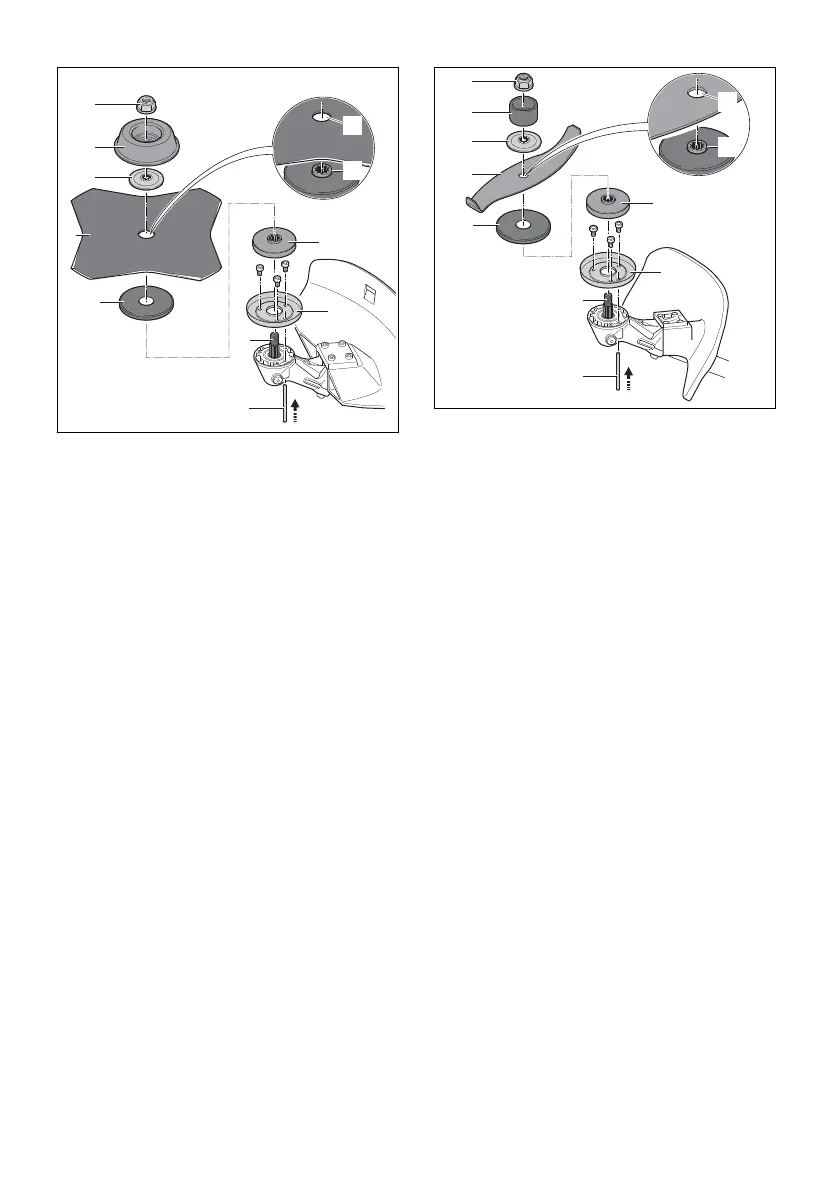

► Montar el anillo protector (7) para trabajos de
siega.
► Colocar el plato de presión (6) y el disco pro‐
tector (5).
► Colocar la herramienta de corte de metal (4)
en el disco protector (5). Si se emplea una
hoja cortahierbas de más de 4 filos: alinear los
bordes de corte, de manera que estén orienta‐
dos en el mismo sentido que la flecha para el
sentido de giro en el protector.
El collar (a) tiene que penetrar en el orificio (b)
de la herramienta de corte de metal.
► Colocar el disco de presión (3) sobre la herra‐
mienta de corte de metal (4), de manera que
el abombado esté orientado hacia arriba.
► Colocar el plato de rodadura (2) para trabajos
de siega sobre el disco de presión (3), de
manera que el lado cerrado esté orientado
hacia arriba.
► Oprimir el pasador (9) en el orificio hasta el
tope y mantenerlo oprimido.
► Girar la herramienta de corte de metal (4) en
sentido antihorario hasta que encastre el
pasador (9).
El árbol (8) queda bloqueado.
► Girar la tuerca (1) en sentido antihorario y
apretarla firmemente.
► Retirar el pasador (9).
6.7.2 Montar la cuchilla trituradora
► Parar el motor.
9
8
6
7
5
1
2
3
4
a
b
0000099628_001
► Montar el anillo protector (7) para trabajos de
siega.
► Colocar el plato de presión (6) y el disco pro‐
tector (5).
► Colocar la cuchilla trituradora (4) en el disco
protector (5). Alinear los filos de corte, de
manera que estén lejos del engranaje orienta‐
dos hacia la tuerca (1).
El collar (a) tiene que penetrar en el orificio (b)
de la herramienta de corte de metal.
► Colocar el disco de presión (3) sobre la cuchi‐
lla trituradora (4), de manera que el abombado
esté orientado hacia arriba.
► Colocar el anillo protector (2) sobre el disco de
presión (3), de manera que la abertura esté
orientada hacia arriba.
► Oprimir el pasador (9) en el orificio hasta el
tope y mantenerlo oprimido.
► Girar la cuchilla trituradora (4) en sentido anti‐
horario hasta que encastre el pasador (9).
El árbol (8) queda bloqueado.
► Girar la tuerca (1) en sentido antihorario y
apretarla firmemente.
► Retirar el pasador (9).
6.7.3 Montar la hoja de sierra circular
► Parar el motor.
español 6 Ensamblar la motoguadaña
