FS 311
español / EE.UU
73

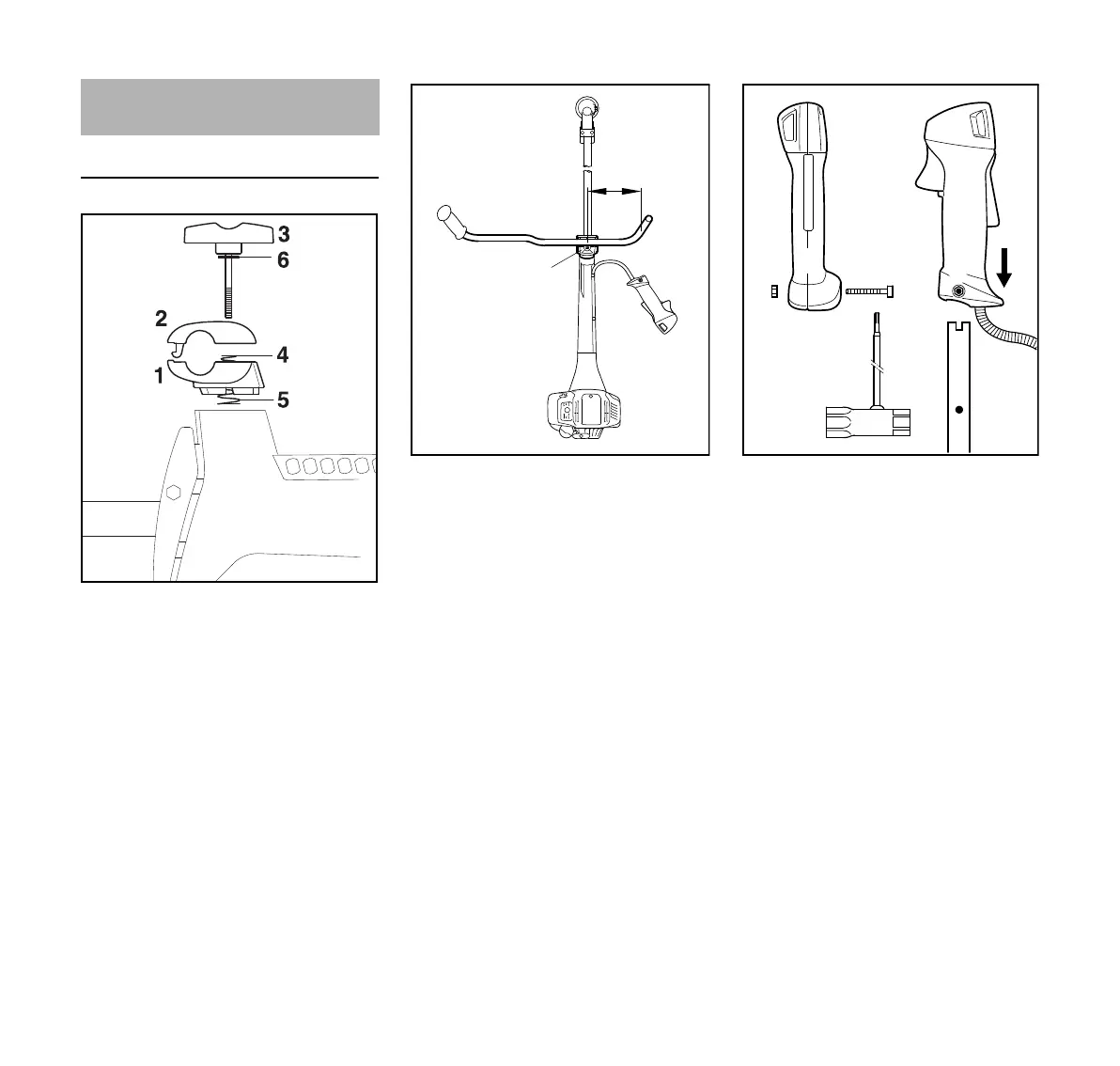

Montaje del manillar tipo bicicleta
N Sujete firmemente la abrazadera
inferior (1) y la abrazadera superior
(2).
N Afloje el tornillo de fijación (3) – Las
abrazaderas están sueltas cuando
el tornillo de fijación se afloja. Los
resortes (4 y 5) las separan.
N Quite el tornillo de fijación – la
arandela (6) queda en el tornillo de
fijación.
N Separe las abrazaderas – los
resortes (4, 5) quedan en la
abrazadera inferior.
N Coloque el manillar (4) en la
abrazadera inferior (1) de manera
que la distancia A no mida más de
15 cm (6 pulg).
N Coloque la abrazadera superior (2)
en posición y presiónela.
N Inserte el tornillo de fijación (3).
N Alinee el manillar (4) perpendicular
al tubo de mando.
N Apriete el tornillo de fijación (3)
firmemente.
N Saque el tornillo (5) – la tuerca (6)
queda en el mango de control (7).
N Empuje el mango de control en
manillar (4) hasta que se alineen los
agujeros (9) – el gatillo del
acelerador (8) debe apuntar hacia
la caja de engranajes.
N Inserte el tornillo y apriételo bien
firme.
N Pase a "Ajuste del cable del
acelerador".
Montaje del manillar
0000-GXX-2034-A0
A
4
1
0000-GXX-0524-A0
9
5
7
8
4
9
0000-GXX-0525-A0
6
7

Stihl FS 311 Specifications

General

Type	2-in-1 Brush cutter & String trimmer
Cordless	Yes
Head type	Blade
Handle type	U-type handle
Engine power	1.9 hp
Product color	Black, Metallic, Orange
Uncertainty K	2 m/s²
Rotational speed	8500 RPM
Number of strokes	4
Sound power level	110 dB
Fuel tank capacity	0.71 L
Engine displacement	36.3 cm³
Sound pressure level	99 dB
Cutting diameter (max)	480 mm
Power source	Gasoline

Weight and Dimensions

Length	1800 mm
Weight	7200 g
