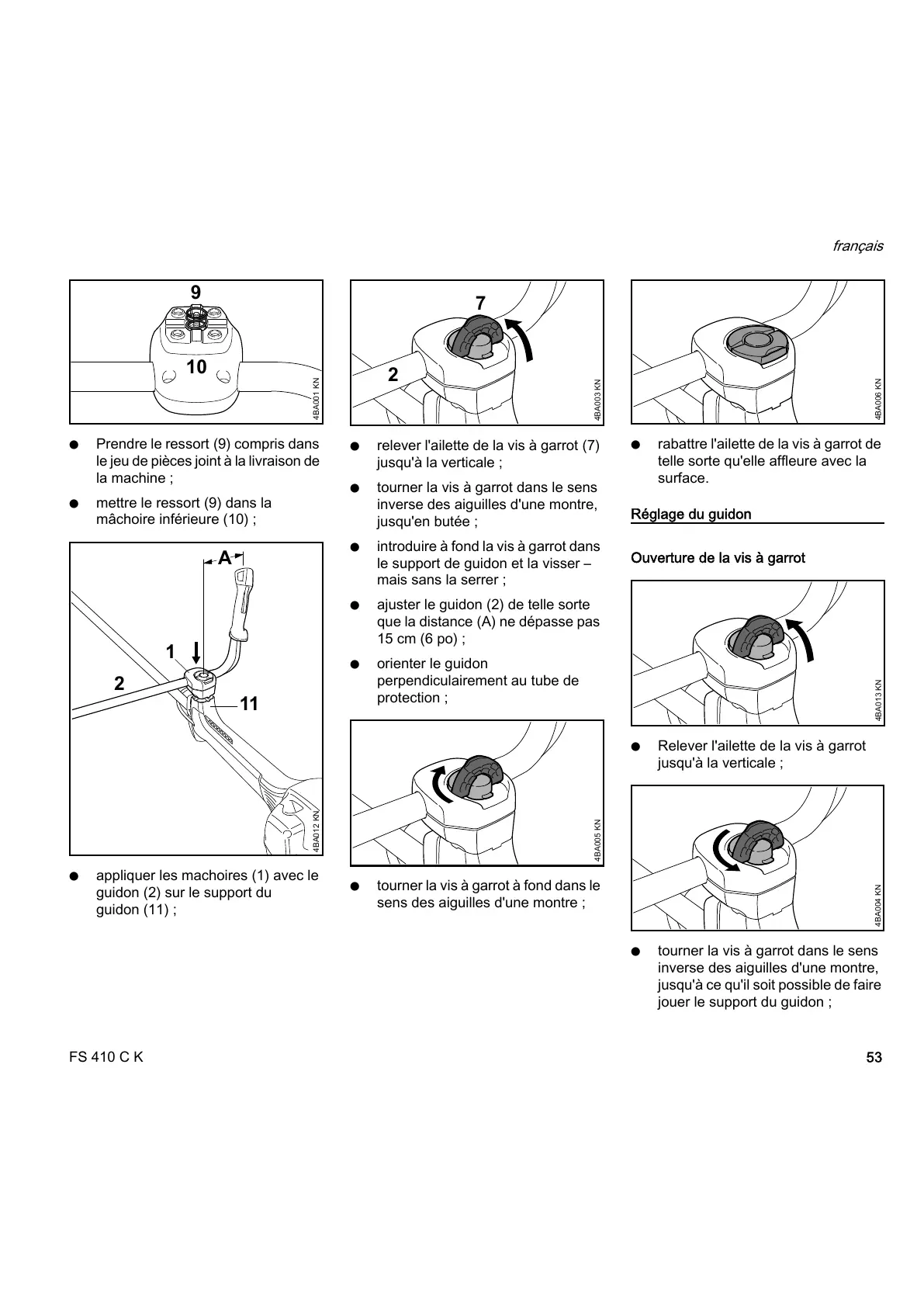

FS 410 C K
français
53
N Prendre le ressort (9) compris dans
le jeu de pièces joint à la livraison de
la machine ;
N mettre le ressort (9) dans la
mâchoire inférieure (10) ;
N appliquer les machoires (1) avec le
guidon (2) sur le support du
guidon (11) ;
N relever l'ailette de la vis à garrot (7)
jusqu'à la verticale ;
N tourner la vis à garrot dans le sens
inverse des aiguilles d'une montre,
jusqu'en butée ;
N introduire à fond la vis à garrot dans
le support de guidon et la visser –
mais sans la serrer ;
N ajuster le guidon (2) de telle sorte
que la distance (A) ne dépasse pas
15 cm (6 po) ;
N orienter le guidon
perpendiculairement au tube de
protection ;
N tourner la vis à garrot à fond dans le
sens des aiguilles d'une montre ;
N rabattre l'ailette de la vis à garrot de
telle sorte qu'elle affleure avec la
surface.
Réglage du guidon
Ouverture de la vis à garrot
N Relever l'ailette de la vis à garrot
jusqu'à la verticale ;
N tourner la vis à garrot dans le sens
inverse des aiguilles d'une montre,
jusqu'à ce qu'il soit possible de faire
jouer le support du guidon ;
4BA001 KN
9
10
11
1
4BA012 KN
2
A
2
4BA003 KN
7
4BA005 KN
4BA006 KN
4BA013 KN
4BA004 KN
