Stihl FS 46 - Montage des Outils de Coupe; Montage du Capot Protecteur

57FS 45, FS 46
français
Glisser le
1 = capot protecteur sur le
2 = support - jusqu'en butée ;
introduire
3 = l’écrou dans le trou hexagonal du
capot protecteur ;
: les trous doivent coïncider ;
poser et serrer la
4 = vis.
Préparation de la débrous-
sailleuse
: Poser la débroussailleuse :
poignée circulaire et capot du
moteur orientés vers le bas,
arbre orienté vers le haut.
Disque de pression
Le disque de pression fait partie du jeu
de pièces des PolyCut 6-3 et FixCut 5-2.
Il est nécessaire seulement si l’on utilise
l’une de ces têtes faucheuses.

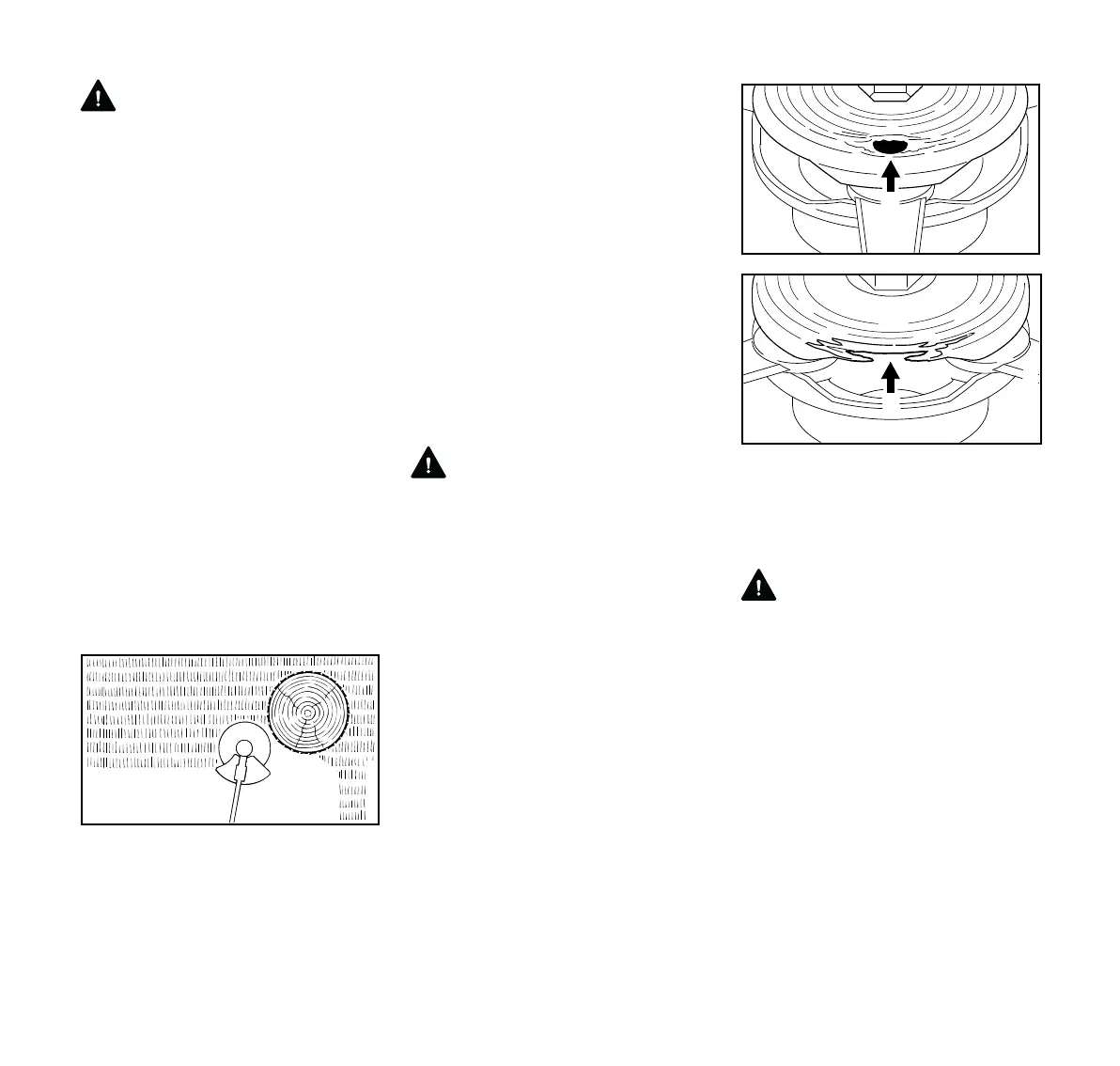

Tête faucheuse STIHL AutoCut 5-2
Tête faucheuse STIHL AutoCut C 5-2
Si le
1 = disque de pression est monté,
l’enlever de
2 = l’arbre.
Tête faucheuse STIHL PolyCut 6-3,
tête faucheuse STIHL FixCut 5-2
Glisser le
1 = disque de pression sur
2 = l’arbre en emboîtant la
3 = prise à six pans creux sur le
4 = six pans.
Montage du capot
protecteur
1
2
232BA066 KN
4
232BA067 KN
3
Montage des outils de
coupe
232BA026 KN
232BA033 KN
1
2
3
4
