FS 510 C-M, FS 560 C-M
français
78
Pour la fixation de tous les outils de
coupe, il est indispensable que le disque
de pression soit monté sur le réducteur.

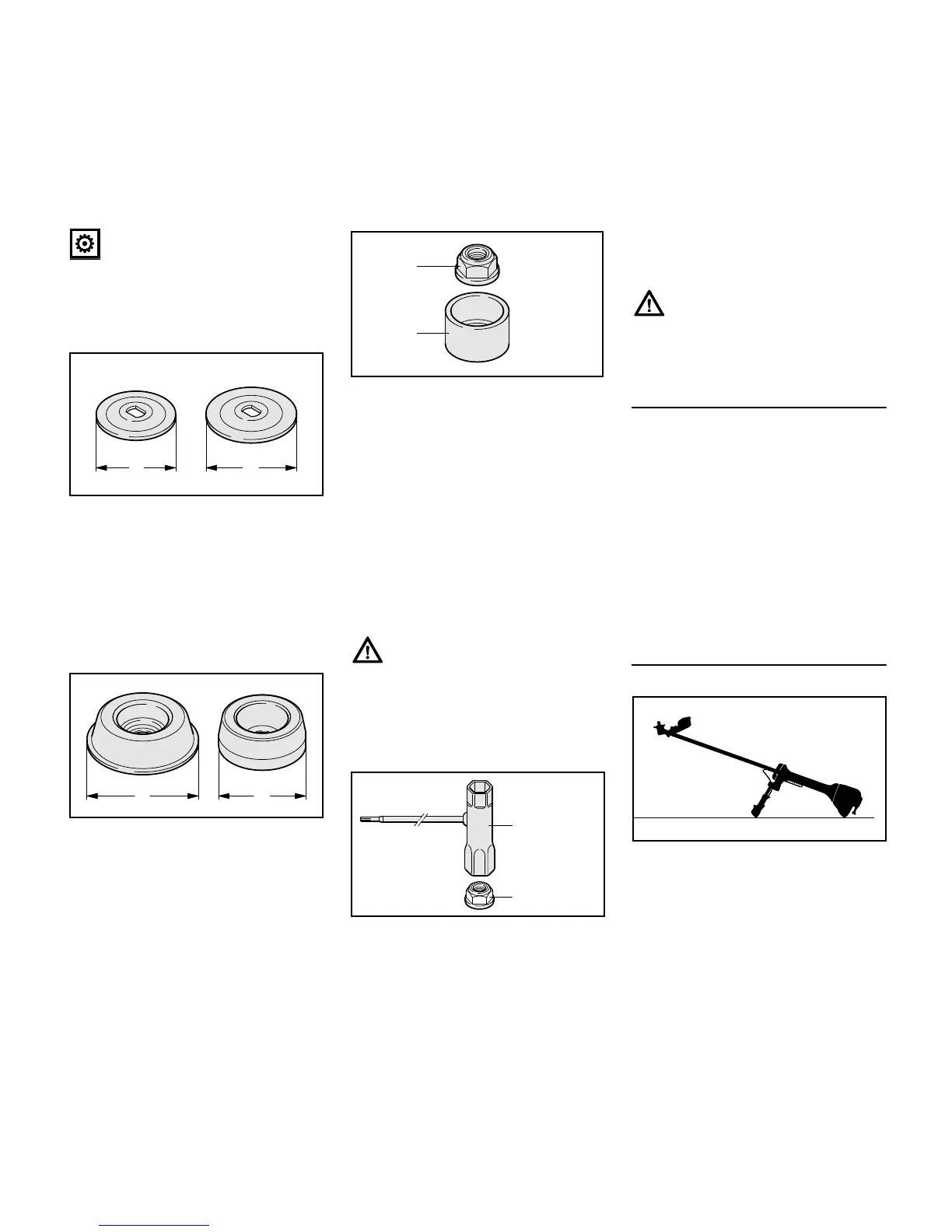

Rondelles de pression
– Version de diamètre A=60mm
pour la fixation de têtes faucheuses
et de scies circulaires.
– Version de diamètre A=70mm
pour la fixation de couteaux à taillis
et de couteaux de broyage.
Bol glisseur, anneau de protection et
écrou
– Bol glisseur (1) de diamètre
A=80mm environ, pour la fixation
de couteaux à herbe.
– Bol glisseur (2) de diamètre
A=63mm environ, pour la fixation
de scies circulaires.
– Anneau de protection (3) pour
couteau à taillis et couteau de
broyage
Ces pièces ont respectivement la même
fonction :
– elles protègent l'écrou (4) et le
filetage de l'arbre contre l'usure ;
– elles empêchent que l'outil de
coupe métallique touche le sol ;
– les bols glisseurs permettent à l'outil
de coupe de glisser juste au-dessus
du sol ;
en cas d'usure du bol glisseur et de
l'anneau de protection, ces pièces
doivent impérativement être remplacées
à temps.
Écrou et clé universelle
Les outils de coupe métalliques sont
fixés et bloqués sur le réducteur par
l'écrou (4).
N Pour faire tourner, desserrer et
serrer l'écrou (4), utiliser la clé
multiple (5).
S'il tourne facilement sur le filetage,
l'écrou doit être remplacé.
Nettoyage du réducteur et des pièces de
fixation de l'outil de coupe
Contrôler régulièrement, et à l'occasion
d'un changement d'outil de coupe, si le
réducteur et son voisinage, la zone
intérieure du déflecteur empêchant
l'enroulement de l'herbe et les pièces de
fixation de l'outil de coupe ne sont pas
encrassés. Les nettoyer si nécessaire,
en procédant comme suit :
N enlever, du réducteur, toutes les
pièces de fixation de l'outil de
coupe.
Préparation de la machine
N Poser la machine de telle sorte que
la prise pour outil de coupe soit
orientée vers le haut.
