83FS 80, FS 80 R, FS 85, FS 85 R
español / EE.UU
: Coloque la abrazadera (5) en el
soporte del manillar.
: Inserte los tornillos (6) en los aguje-
ros.
: Coloque las tuercas (3) en los torni-
llos y apriételas hasta que topen.
: Alinee el manillar.
: Apriete los tornillos firmemente.

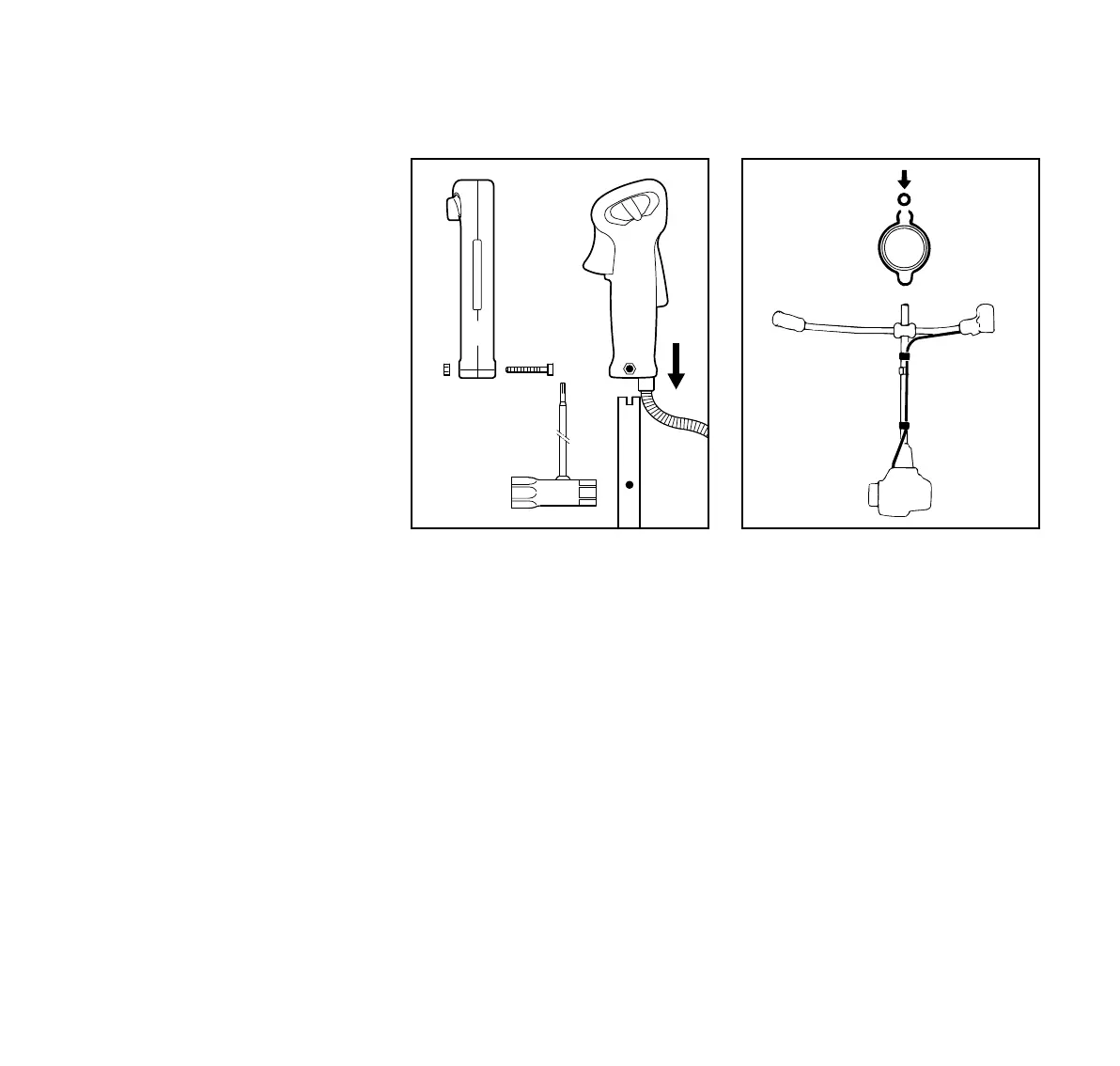

Instalación del mango de control
: Afloje el tornillo (7). La tuerca (8)
permanece en el mango de control
(9).
: Empuje el mango de control en el
manillar (1) – el gatillo de acelera-
ción (10) debe apuntar hacia el
mecanismo.
: Alinee los agujeros (11).
: Coloque el tornillo y la arandela en
el mango de control y apriételos fir-
memente.
Instalación del cable del acelerador
No tuerza el cable del acelerador –
asegúrese de que el gatillo se mueva
libremente.
: Inserte el cable del acelerador (12)
en los retenedores (13).
Ajuste el cable del acelerador*
En manijas de control con control
deslizante*:
Pase al capítulo "Ajuste del cable del
acelerador"
* vea "Guía para el uso de este
manual"
