88
español / EE.UU
FS 80, FS 80 R, FS 85, FS 85 R
La tornillería de montaje se embala
con la máquina
Se pueden montar cabeza
segadoras y herramientas de corte
metálicas.
La tornillería de montaje está suelta

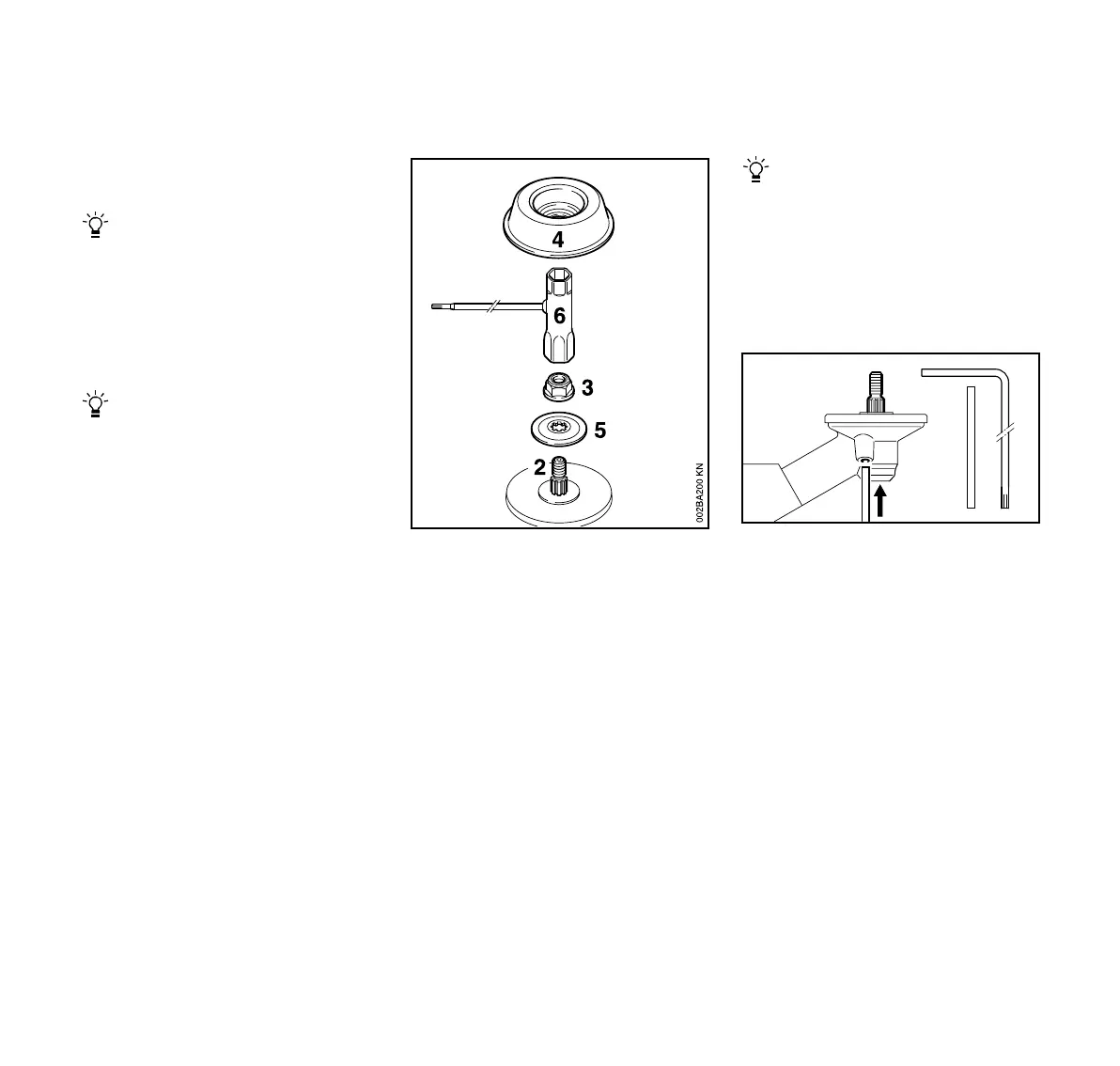

: Retire la manguera (1) (protección
para el transporte) del eje (2).
La tuerca (3), placa de refuerzo (4)
y arandela de empuje (5) se
encuentran en el juego de piezas
suministrado con la máquina.
: Pase a la sección "Montaje de la
cabeza segadora" o "Montaje de las
herramientas de corte metálicas".
La tornillería de montaje se fija al
mecanismo.
: Vea "Retiro de la tornillería de
montaje"
Retiro de la tornillería de montaje
: Bloquee el eje – vea la sección
siguiente, "Bloqueo del eje de
salida".
: Use la llave combinada (6)
(suministrada con la máquina o
disponible como un accesorio
especial) para destornillar la tuerca
(3) en sentido horario (rosca
izquierda) del eje (2).
: Quite la arandela de empuje (5) del
eje (2).
La placa de refuerzo (4) se
encuentra en el juego de piezas
suministrado con la máquina
: Pase a la sección "Montaje de la
cabeza segadora" o "Montaje de las
herramientas de corte metálicas".
Bloqueo del eje de salida
: Inserte el pasador de tope o
destornillador (7) (suministrados
con la máquina o disponibles como
accesorios especiales) en la
cavidad (8) del mecanismo hasta
donde tope, aplicando una ligera
presión.
: Gire la tuerca o la herramienta de
corte en el eje (2) hasta que el
pasador de tope se deslice a su
lugar y bloquee el eje.
7
8
2
002BA166 KN
7
