2.3 Symboler i teksten
Dette symbolet henviser til et kapittel i
denne bruksanvisningen.

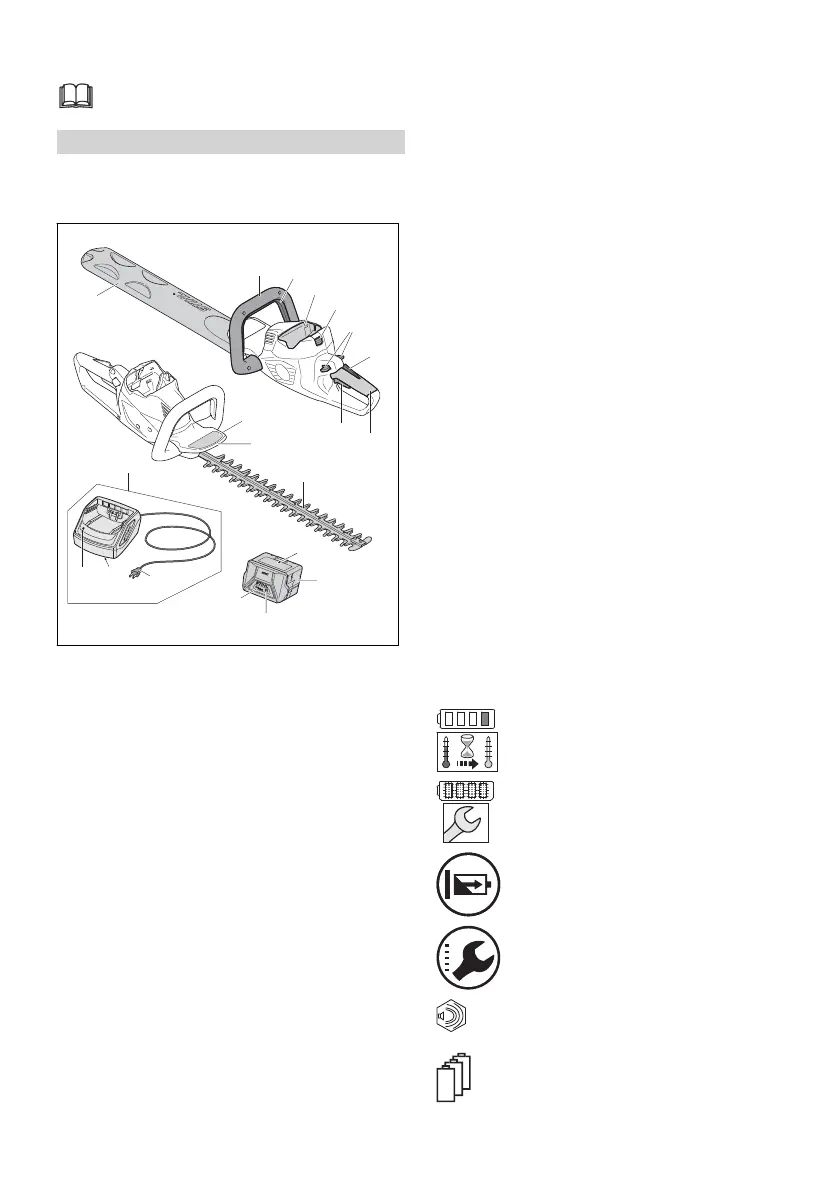

3 Oversikt
3.1 Hekksaks, batteri og ladeappa‐
rat
1
#
#
#
7
8
6
2
4
3
5
9
12
13
10
11
16
18
17
15
14
0000099729_001
1 Bøylehåndtak
Bøylehåndtaket brukes til å holde, føre og
bære hekksaksen.
2 Bryterbøyle
Bryterbøylen slår hekksaksen på og av sam‐
men med girspaken.
3 Batterispor
Batterisporet tar imot batteriet.
4 Låsespak
Låsespaken holder batteriet i batterisporet.
5 Låsespak
Låsespaken låser opp girspaken.
6 Ergo-spak
Ergo-håndtaket holder låsespaken i posisjon
når girspaken slippes opp.
7 Betjeningshåndtak
Betjeningshåndtaket brukes til betjening, hol‐
ding og føring av hekksaksen.
8 Girspak
Girspaken slår hekksaksen på og av sammen
med bryterbøylen.
9 Håndbeskyttelse
Håndbeskyttelsen beskytter hånden på bøyle‐
håndtaket mot kontakt med skjæreknivene.
10 Skjærekniv
Skjæreknivene skjærer skjæregodset.
11 Ladeapparat
Ladeapparatet lader batteriet.
12 Lysdiode
Lysdiodene viser statusen til ladeapparatet.
13 Nettplugg
Nettpluggen forbinder tilkoblingsledningen
med en stikkontakt
14 Tilkoblingsledning
Tilkoblingsledningen forbinder ladeapparatet
med nettpluggen.
15 Batteri
Batteriet forsyner hekksaksen med strøm.
16 Lysdioder
Lysdiodene viser ladetilstanden til batteriet og
feil.
17 Tast
Tasten aktiverer lysdiodene på batteriet.
18 Knivbeskyttelse
Knivbeskyttelsen beskytter brukeren mot kon‐
takt med skjæreknivene.
# Typeskilt med maskinnummer
3.2 Symboler
Symbolene kan være på hekksaksen, batteriet
og ladeapparatet, og betyr følgende:
1 lysdiode lyser rødt. Batteriet er for
varmt eller kaldt.
4 lysdioder blinker rødt. Det er en feil i
batteriet.
Lysdioden lyser grønt og lysdiodene på
batteriet lyser eller blinker grønt. Batte‐
riet lader.
Lysdioden blinker rødt. Det er ingen
elektrisk kontakt mellom batteriet og
ladeapparatet, eller det er en feil ved
batteriet eller ladeapparatet.
L
W
A
Garantert lydeffektnivå iht. direktiv
2000/14/EF i dB(A) for å gjøre lydut‐
slipp fra produkter sammenlignbare.
Angivelsen ved siden av symbolet angir
energiinnholdet i batteriet i henhold til spe‐
sifikasjonene fra celle-produsenten. Energi‐
3 Oversikt norsk
0458-018-9801-A 125

Stihl HSA 50 Specifications

General

Weight	2.9 kg
Cutting Length	50 cm
Tooth Spacing	30 mm
Rated Voltage	36 V
Power Source	Battery
Voltage	36 V
