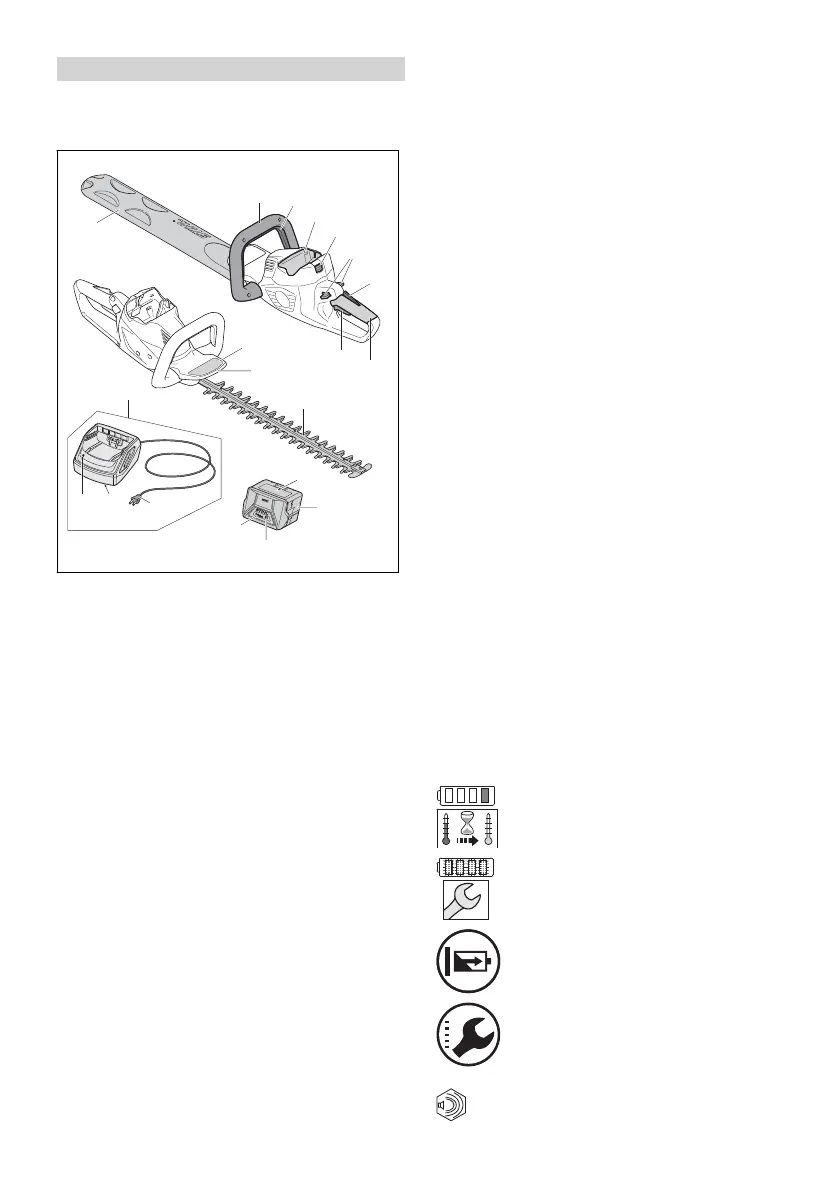

3 Vista geral
3.1 Corta-sebes, bateria e carrega‐
dor
1
#
#
#
7
8
6
2
4
3
5
9
12
13
10
11
16
18
17
15
14
0000099729_001
1 Pega circular
O cabo circular destina-se à operação, con‐
dução e transporte do corta-sebes.
2 Arco de comando
O arco de comando liga e desliga o corta-
-sebes juntamente com a alavanca de
comando.
3 Compartimento da bateria
O compartimento da bateria aloja a bateria.
4 Alavanca de bloqueio
A alavanca de bloqueio mantém a bateria no
compartimento da bateria.
5 Alavanca de bloqueio
A alavanca de bloqueio desbloqueia a ala‐
vanca de comando.
6 Alavanca Ergo
A alavanca Ergo mantém a alavanca de blo‐
queio em posição, quando se solta a ala‐
vanca de comando.
7 Pega de comando
A pega de comando destina-se a operar,
segurar e conduzir o corta-sebes.
8 Alavanca de comando
A alavanca de comando liga e desliga o
corta-sebes juntamente com o arco de
comando.
9 Proteção das mãos
A proteção das mãos protege a mão que está
a segurar na pega circular contra o contacto
com as lâminas de corte.
10 Lâminas de corte
As lâminas de corte cortam o material preten‐
dido.
11 Carregador
O carregador carrega a bateria.
12 LED
O LED mostra o estado do carregador.
13 Ficha de rede
A ficha de rede liga a linha de conexão a uma
tomada
14 Linha de conexão
A linha de conexão liga o carregador à ficha
de rede.
15 Bateria
A bateria fornece energia ao corta-sebes.
16 LEDs
Os LEDs mostram o nível de carga da bateria
e indicam avarias.
17 Tecla de pressão
A tecla de pressão ativa os LEDs na bateria.
18 Proteção da lâmina
A proteção da lâmina protege contra o con‐
tacto com as lâminas de corte.
# Placa de identificação com número da
máquina
3.2 Símbolos
Os símbolos podem estar presentes no corta-
-sebes, na bateria e no carregador e têm o
seguinte significado:
1 LED acende-se a vermelho. A bate‐
ria está demasiado quente ou demasi‐
ado fria.
4 LEDs piscam a vermelho. Existe uma
avaria na bateria.
O LED acende-se a verde e os LEDs
na bateria acendem-se ou emitem uma
luz intermitente a verde. A bateria está
a ser carregada.
O LED emite uma luz intermitente ver‐
melha. Entre a bateria e o carregador
não existe nenhum contacto elétrico ou
existe uma avaria na bateria ou no car‐
regador.
L
W
A
Tornar o nível da potência sonora
garantido comparável com as emis‐
3 Vista geral português
0458-018-9801-A 187

Stihl HSA 50 Specifications

General

Weight	2.9 kg
Cutting Length	50 cm
Tooth Spacing	30 mm
Rated Voltage	36 V
Power Source	Battery
Voltage	36 V
