Stihl HSA 50 - Přehled

► Navíc k tomuto návodu k použití si přečíst,
porozumět a uložit pro další potřebu níže uve‐
dené dokumenty:
–
Bezpečnostní pokyny pro akumulátor
STIHL AK
–
Bezpečnostní informace pro akumulátory
STIHL a výrobky s integrovaným akumulá‐
torem: www.stihl.com/safety-data-sheets
2.2 Označení varovných odkazů v
textu
NEBEZPEČÍ
■ Odkaz upozorňuje na nebezpečí, která vedou
k těžkým úrazům či úmrtí.
► Uvedená opatření mohou zabránit těžkým
úrazům či úmrtí.
VAROVÁNÍ
■ Odkaz upozorňuje na nebezpečí, která mohou
vést k těžkým úrazům či úmrtí.
► Uvedená opatření mohou zabránit těžkým
úrazům či úmrtí.
UPOZORNĚNÍ
■ Odkaz upozorňuje na nebezpečí, která mohou
vést k věcným škodám.
► Uvedená opatření mohou zabránit věcným
škodám.
2.3 Symboly v textu
Tento symbol odkazuje na kapitolu v tomto
návodu k použití.

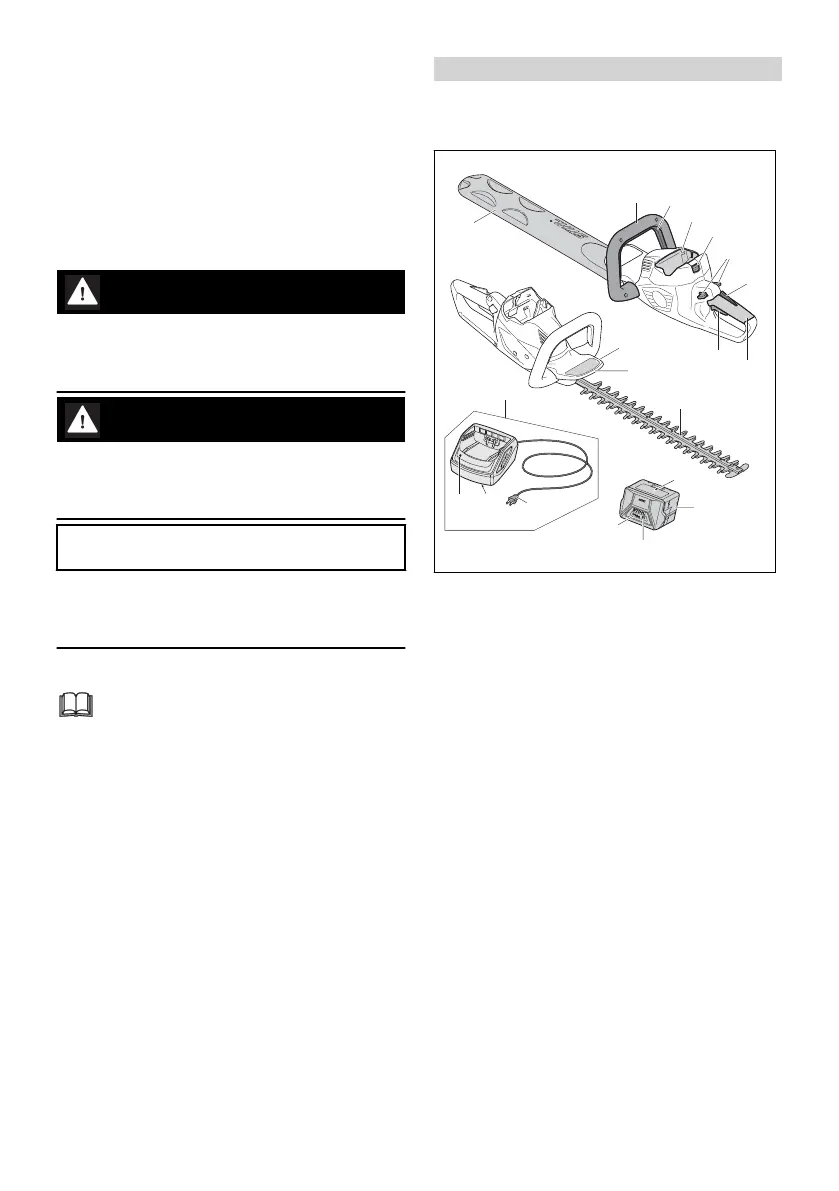

3 Přehled
3.1 Zahradní nůžky, akumulátor a
nabíječka
1
#
#
#
7
8
6
2
4
3
5
9
12
13
10
11
16
18
17
15
14
0000099729_001
1 Kruhová trubková rukojeť
Kruhová trubková rukojeť slouží k držení,
vedení a nošení zahradních nůžek.
2 Spínací rámová páčka
Spínací rámová páčka zapíná a vypíná
zahradní nůžky společně se spínačem.
3 Akumulátorová šachta
Do akumulátorové šachty se vsunuje akumu‐
látor.
4 Aretační páčka
Aretační páčka drží akumulátor v akumuláto‐
rové šachtě.
5 Aretační páčka
Aretační páčka deblokuje spínač.
6 Ergo-páčka
Po spuštění spínače drží ergo-páčka aretační
páčku v poloze.
7 Ovládací rukojeť
Ovládací rukojeť slouží k ovládání, držení a
vedení zahradních nůžek.
8 Spínač
Spínač zapíná a vypíná zahradní nůžky spo‐
lečně se spínací rámovou páčkou.
česky 3 Přehled
144 0458-018-9801-A
