2.2 Marca de las indicaciones de
advertencia en el texto
PELIGRO
■ La indicación hace referencia a peligros que
pueden provocar lesiones graves o la muerte.
► Con las medidas mencionadas se pueden
evitar lesiones graves o mortales.
ADVERTENCIA
■ La indicación hace referencia a peligros que
pueden provocar lesiones graves o la muerte.
► Con las medidas mencionadas se pueden
evitar lesiones graves o mortales.
INDICACIÓN
■ La indicación hace referencia a peligros que
pueden provocar daños materiales.
► Con las medidas mencionadas se pueden
evitar daños materiales.
2.3 Símbolos en el texto
Este símbolo remite a un capítulo de este
manual de instrucciones.

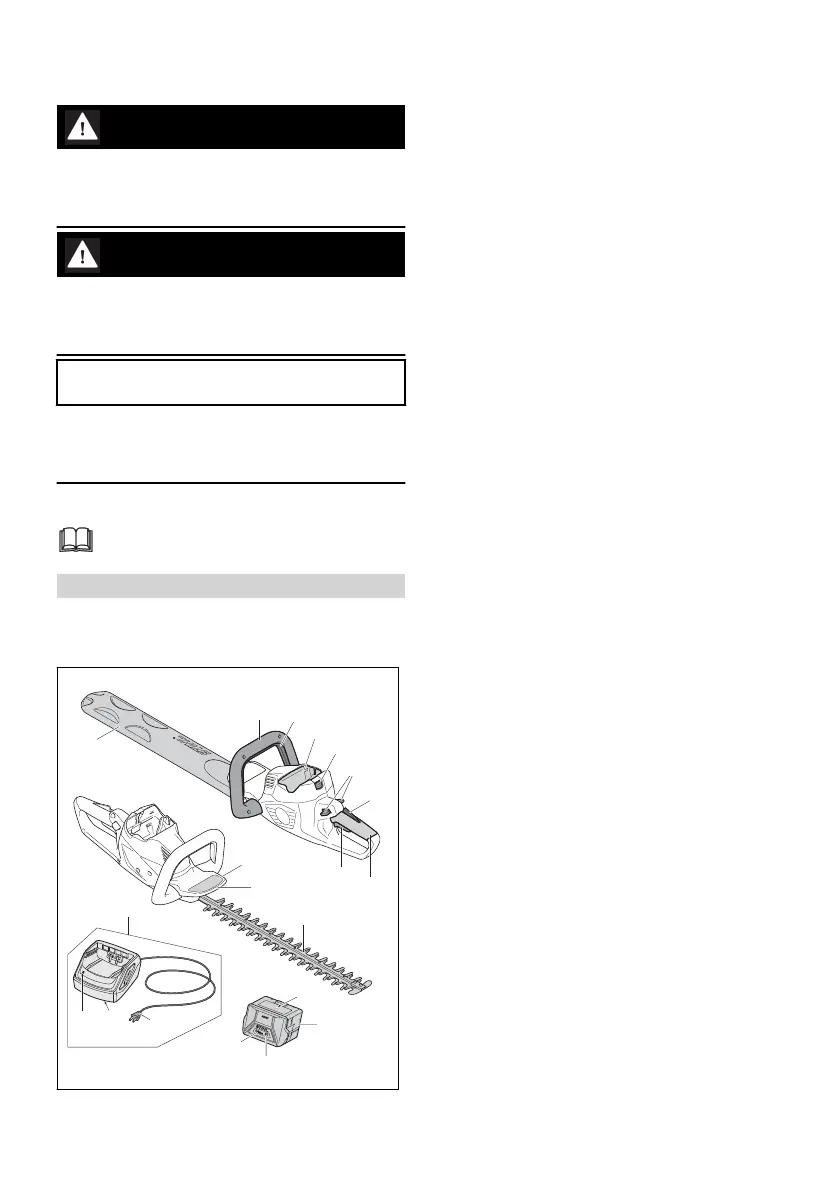

3 Sinopsis
3.1 Cortasetos, acumulador y car‐
gador
1
#
#
#
7
8
6
2
4
3
5
9
12
13
10
11
16
18
17
15
14
0000099729_001
1 Asidero de estribo
El asidero de estribo sirve para sujetar,
manejar y llevar el cortasetos.
2 Estribo de mando
El estribo de mando conecta y desconecta el
cortasetos junto con la palanca de mando.
3 Cavidad para el acumulador
La cavidad para el acumulador aloja el acu‐
mulador.
4 Palanca de bloqueo
La palanca de bloqueo mantiene el acumula‐
dor en su cavidad.
5 Palanca de bloqueo
La palanca de bloqueo desbloquea la
palanca de mando.
6 Palanca Ergo
La palanca Ergo mantiene la palanca de blo‐
queo en su posición cuando se suelta la
palanca de mando.
7 Empuñadura de mando
La empuñadura de mando sirve para mane‐
jar, sujetar y guiar el cortasetos.
8 Palanca de mando
La palanca de mando conecta y desconecta
el cortasetos junto con el estribo de mando.
9 Protector salvamanos
El protector salvamanos protege la mano del
asidero de estribo contra el contacto con las
cuchillas.
10 Cuchillas
Las cuchillas cortan el material deseado.
11 Cargador
El cargador carga el acumulador.
12 LED
El LED indica el estado del cargador.
13 Clavija
El enchufe de red une el cable de conexión a
una caja de enchufe
14 Cable de conexión
El cable de conexión conecta el cargador al
enchufe.
15 Acumulador
El acumulador suministra energía al cortase‐
tos.
16 LEDs
Los LEDs indican el estado de carga del acu‐
mulador y las anomalías.
17 Pulsador
El pulsador activa los LEDs del acumulador.
español 3 Sinopsis
44 0458-018-9801-A

Stihl HSA 50 Specifications

General

Weight	2.9 kg
Cutting Length	50 cm
Tooth Spacing	30 mm
Rated Voltage	36 V
Power Source	Battery
Voltage	36 V
