14 Uso de un arnés para batería

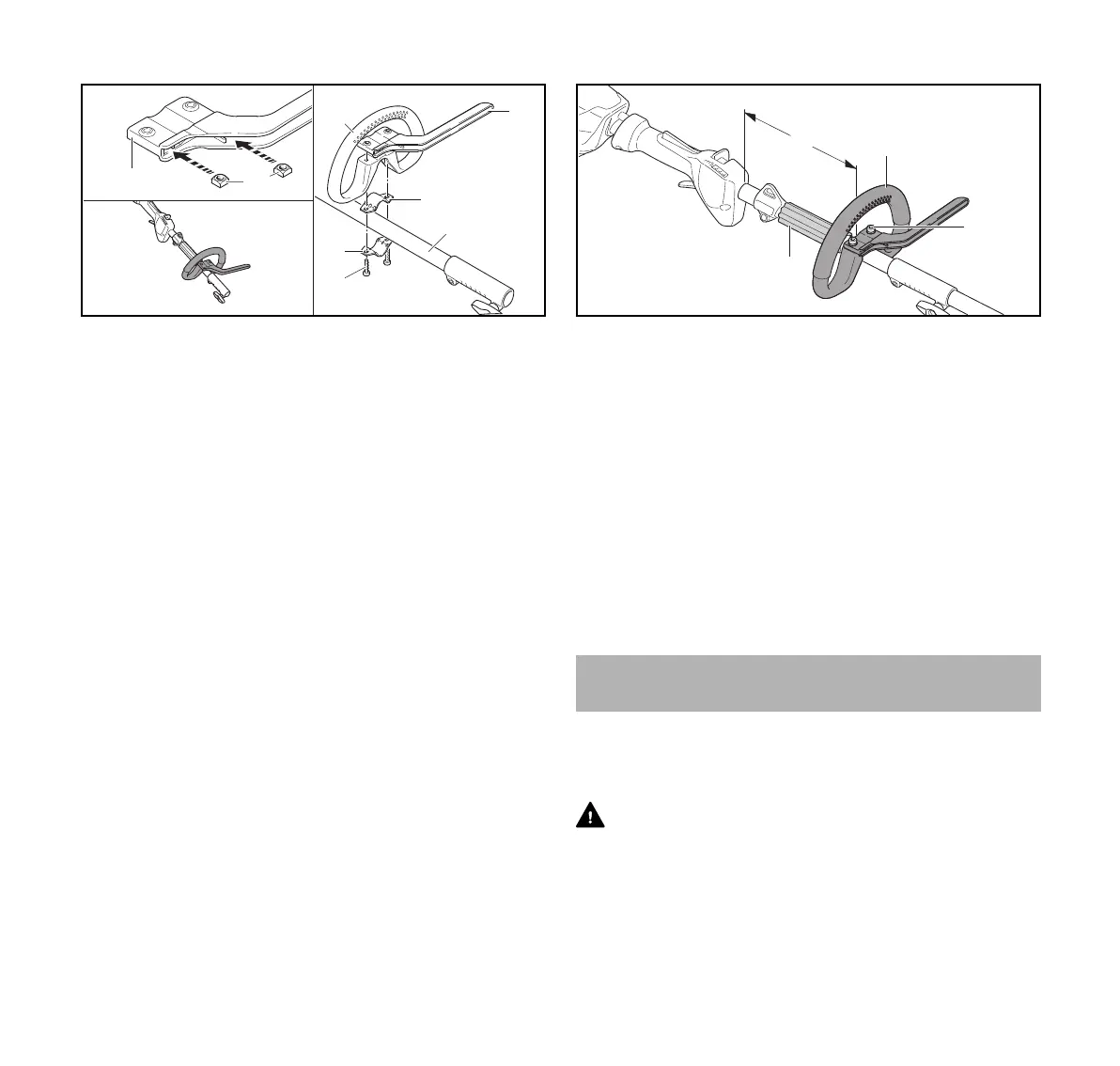

Coloque las tuercas cuadradas (2) en la barra de defensa
(1) y alinee los agujeros.
Coloque una abrazadera (5) en el mango tórico (3).
Coloque la otra abrazadera (7) contra la parte inferior del
tubo de mando y alinee los agujeros en el mango tórico y
los tornillos de fijación.
Coloque la barra de defensa (4) en su posición sobre los
orificios del mango tórico.
Inserte los tornillos (8) y apriételos bien. Asegúrese de
que la barra de defensa esté bien ajustada y que no se
mueva durante el funcionamiento.
13.2 Ajuste del mango tórico
El mango tórico se puede ajustar en distintas posiciones
para adaptarlo a la altura y el alcance del operador.
Para ajustar la posición del mango tórico:
Apague la herramienta motorizada, @ 16.2.
Retire el cordón de conexión, @ 15.2.
Afloje los tornillos (2) y conecte el mango tórico al eje de
la motoguadaña.
Deslice el mango tórico (1) hasta la posición deseada
sujeto a las siguientes limitaciones:
Mantenga el espaciador (3) posicionado entre el mango
tórico y la argolla de transporte.
Si está trabajando con una KombiTool FS-KM provista
de una cabeza de corte, la distancia marcada con una
"a" debe medir menos de 30 cm (11,8 pulg).
Si está trabajando con una KombiTool FS-KM provista
de un accesorio de corte metálico, la distancia marcada
con una "a" debe medir menos de 25 cm (9,8 pulg).
Apriete los tornillos hasta que el mango tórico esté bien
asegurado y ya no se pueda mover en el tubo de mando.
14.1 Batería de mochila STIHL AR
14.1.1 Colocación y ajuste del cordón de conexión
ADVERTENCIA
Para reducir el riesgo de lesionarse por tropezarse con el
cordón de conexión o por la pérdida del control de la
herramienta motorizada, siempre asegure el cordón por las
guías presentes en la mochila y con los cierres de velcro, de
la manera descrita a continuación: Coloque y asegure el
1
2
3
4
5
7
8
6
0000-GXX-4642-A0
14 Uso de un arnés para batería
a
3
1
2
0000-GXX-4643-A0
