5 Preparazione per l'uso della motozappa
￭ Durante la pulizia delle zappette, l'utente potrebbe
tagliarsi a causa dei bordi affilati. Ciò potrebbe causare
lesioni personali all'utente.
► Indossare guanti da lavoro in materiale resistente.
5.1 Preparazione per l'uso della motozappa
Prima di iniziare il lavoro è necessario eseguire i seguenti
passaggi:
► Assicurarsi che i seguenti componenti siano in condizioni
di sicurezza:
– Motozappa, @ 4.6.1.
– Zappette, @ 4.6.2
► Pulire la motozappa, @ 15.1.
► Montare le zappette, @ 6.1.1.
► Montare lo sperone di zappatura, @ 6.2.
► Montare il telaio, @ 6.3.
► Montare il manubrio, @ 6.4.
► Montare la maniglia per il trasporto, @ 6.5
► Montare la protezione e le coperture, @ 6.6.
► Montare la leva del cambio, @ 6.7.
► Rifornire con olio cambio, @ 6.8
► Controllare il livello dell'olio cambio, @ 16.3.
► Rabboccare l'olio motore, @ 6.9.
► Caricamento filtro aria a bagno d'olio, @ 6.10.
► Rifornire la motozappa, @ 7.1.
► Regolare il manubrio da parte dell'utente, @ 8
► Controllare gli elementi di comando, @ 10.1.
► Se non è possibile eseguire i passaggi descritti: non
utilizzare la motozappa e rivolgersi a un rivenditore
specializzato STIHL.
6.1 Montaggio e smontaggio della zappetta
6.1.1 Montaggio delle zappette

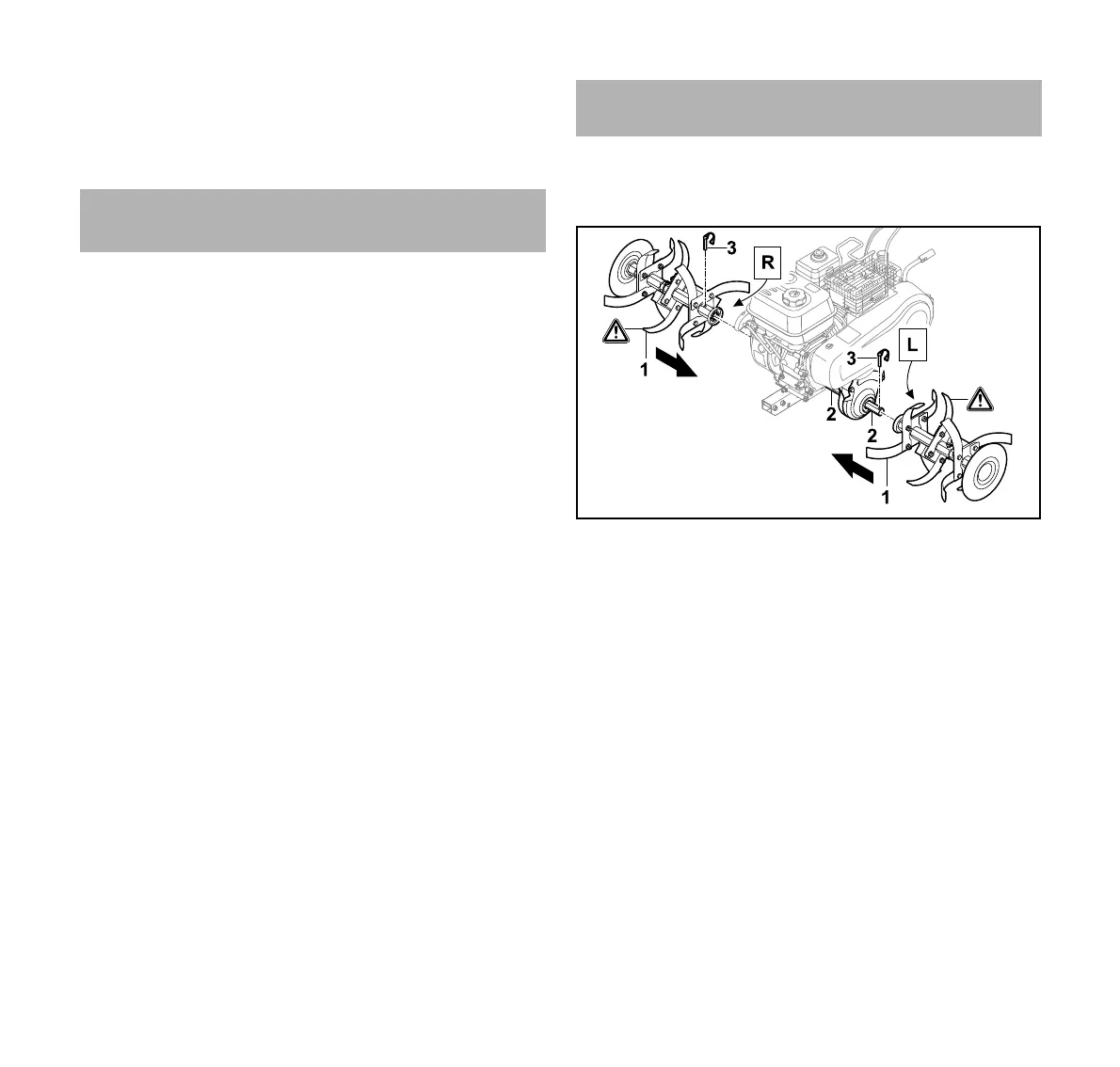

► Spingere le zappette (1) sull'albero di uscita cambio (2) in
modo tale che i fori siano allineati.
► Inserire le copiglie a scatto (3) attraverso i fori dell'albero
di uscita cambio (2) e chiudere la staffa di sicurezza.
Le zappette (1) sono fissate.
6.1.2 Smontaggio delle zappette
► Spegnere il motore.
► Estrarre le copiglie.
► Smontare le zappette.
► Premere le copiglie a scatto attraverso i fori dell'albero di
uscita cambio.
Le copiglie vengono conservate.
5 Preparazione per l'uso della
motozappa
6 Assemblaggio della motozappa
