0478-404-9607-A
159
Nederlands
6 Motorhak in elkaar zetten
► Draai de moer (5) erop en haal deze aan.
► Plaats de pen (6) in het voorste gat.
► Druk de splitpen (7) door het gat in de pen (6).
De pen (6) is geborgd en het onderstel (1) is vastgezet.
Het onderstel moet niet weer worden gedemonteerd.

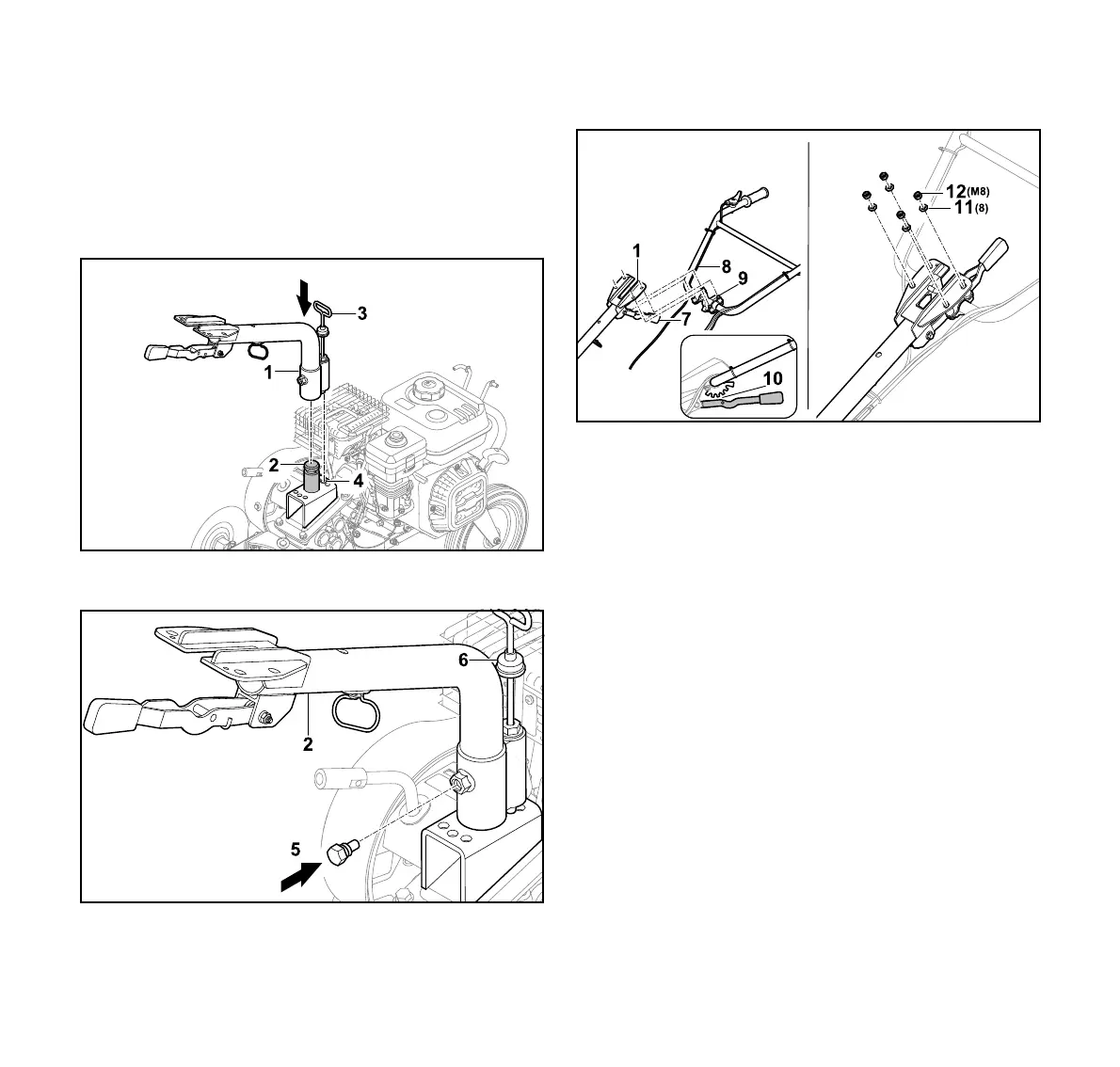

6.4 Duwstang monteren
► Steek het onderstuk van de duwstang (1) op de houder (2)
en richt de klemnok (3) uit op de middelste positie (4).
► Draai de bout (5) in.
Het onderstuk van de duwstang (1) is vastgezet.
► Schuif de stofbescherming (6) zodanig naar beneden, dat
de klemnok is afgedekt
► Druk de hendel (7) omlaag en houd deze vast.
► Steek het bovenstuk van de duwstang (8) met de
bouten (9) van onderen door het onderstuk van de
duwstang (1).
► Laat de hendel (7) los en klik het bovenstuk van de
duwstang (8) op de middelste klikstand (10) vast.
► Monteer het bovenstuk van de duwstang (8) met
ringen (11) en moeren (12).
► Haal de moeren (12) met 20 Nm tot 25 Nm aan.
Het bovenstuk van de duwstang (8) is vastgezet.
De duwstang moet niet weer worden gedemonteerd.
