deutsch 6 Motorhacke zusammenbauen
► Mutter (5) aufdrehen und fest anziehen.
► Bolzen (6) in die vordere Bohrung einsetzen.
► Splint (7) durch die Bohrung im Bolzen (6) drücken.
Der Bolzen (6) ist gesichert und das Fahrwerk (1) ist
fixiert.
Das Fahrwerk muss nicht wieder abgebaut werden.

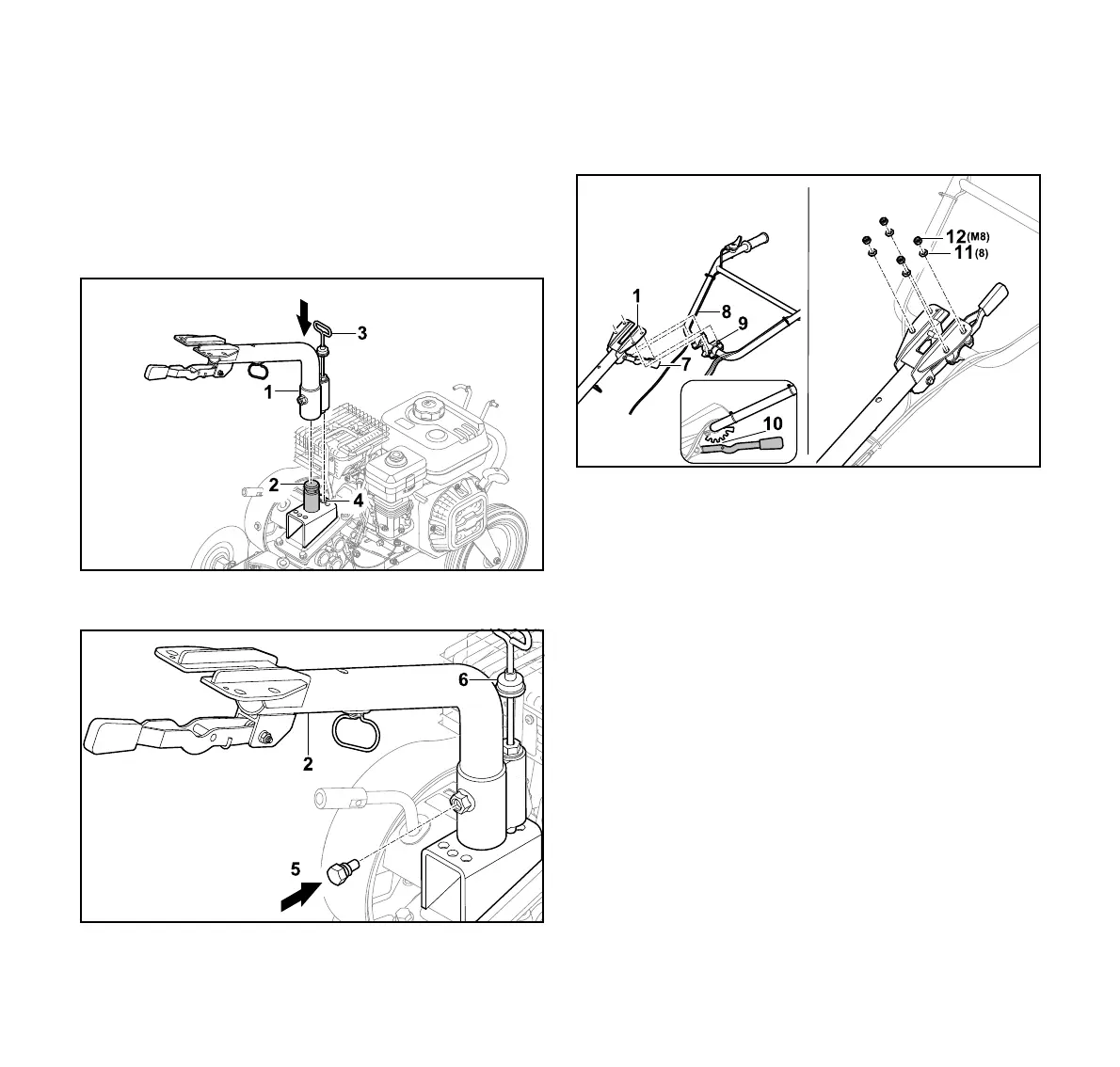

6.4 Lenker anbauen
► Lenkerunterteil (1) auf die Aufnahme (2) stecken und die
Rastnase (3) auf mittlerer Position (4) ausrichten.
► Schraube (5) eindrehen.
Der Lenkerunterteil (1) ist fixiert.
► Staubschutz (6) so nach unten schieben, dass die
Rastnase abgedeckt ist
► Hebel (7) nach unten drücken und halten.
► Lenkeroberteil (8) mit den Schrauben (9) von unten durch
das Lenkerunterteil (1) stecken.
► Hebel (7) loslassen und Lenkeroberteil (8) auf mittlerer
Raststufe (10) einrasten.
► Lenkeroberteil (8) mit Scheiben (11) und Muttern (12)
anbauen.
► Muttern (12) mit 20 Nm bis 25 Nm anziehen.
Der Lenkeroberteil (8) ist fixiert.
Der Lenker muss nicht wieder abgebaut werden.
