Stihl MS 360 - Ajuste de Calibrador de Profundidad

114
español / EE.UU
MS 360
: Sostenga la lima en posición hori-
zontal para todos los tipos de
cadena (perpendicular al lado de la
barra guía) y pásela a los ángulos
indicados en la lima.
: Evite tocar las amarras y eslabones
impulsores con la lima.
: Gire la lima a intervalos regulares al
limar para evitar desgastar uno de
sus lados solamente.
: Utilice un trozo de madera dura
para quitar las rebabas del borde
cortante.
: Compruebe el ángulo con el calibra-
dor de rectificación.
Todos los cortadores deben tener el
mismo largo.
Si los cortadores no tienen el mismo
largo, sus alturas serán diferentes. Esto
hace que la cadena funcione irregular-
mente y podría causar su rotura.
Identifique el cortador más corto y recti-
fique los demás cortadores para que
tengan el mismo largo. Esto puede ser
muy demoroso – es mejor hacerlo en un
taller con una rectificadora eléctrica.

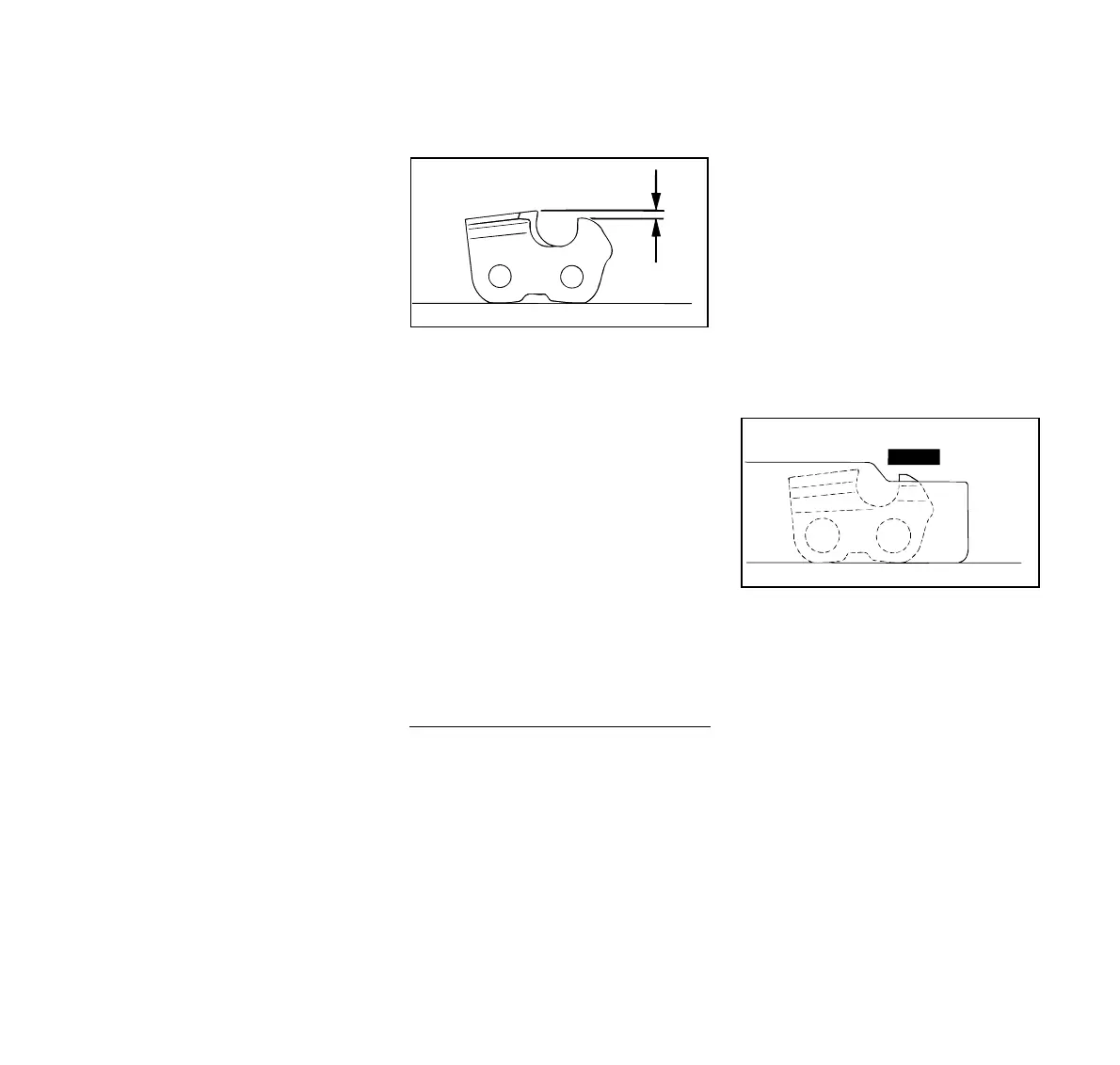

Ajuste de calibrador de profundi-
dad
El calibrador de profundidad determina
la altura a la cual el cortador penetra en
la madera y por lo tanto determina el
espesor de la viruta que se quita.
La distancia o el ajuste especificado
entre el borde de corte y = a:
Este ajuste puede aumentarse en 0,2
mm (0,008 pulg) para cortar maderas
blandas cuando el tiempo está templado
– sin escarcha.
Reducción de calibradores de
profundidad
El ajuste del calibrador de profundidad
se reduce cuando se afila la cadena. Uti-
lice un calibrador de rectificación para
comprobar el ajuste cada vez que se
afile la cadena y, de ser necesario,
reduzca el ajuste del calibrador de pro-
fundidad usando una lima plana o trian-
gular, de modo que quede nivelado con
el calibrador de rectificación.
Redondee los calibradores de profundi-
dad hasta dejarlos paralelos con la
marca grabada.
Después del afilado
Limpie la cadena a fondo, quite las par-
tículas metálicas o el polvo de esmeri-
lado – lubrique la cadena sumergiéndola
en un baño de aceite.
Antes de poner la máquina fuera de
servicio por un tiempo prolongado
Limpie la cadena con un cepillo y sumér-
jala en un baño de aceite.
Paso de cadena Calibrador de pro-
fundidad
ajuste "a"
pulg (mm) mm (pulg)
1
/
4
(6.35) 0.65 (0.026)
3
/
8
PMN (9,32) 0,45 (0,018)
3
/
8
PM (9,32) 0,65 (0,026)
0,325 (8,25) 0,65 (0,026)
3
/
8
(9,32) 0,65 (0,026)
0,404 (10,26) 0,80 (0,031)
689BA023 KN
a
689BA024 KN
