Stihl RE 128 PLUS - Montar, Desmontar la Manguera de Alta Presión

RE 108, RE 118, RE 128 PLUS
español
88
regulable tiene un seguro antigiro
que se ha de alinear respecto de la
ranura existente en el tubo de
proyección
Desmontar
N Presionar el elemento de
enclavamiento (4) y extraer la
tobera (3)
RE 108, RE 118

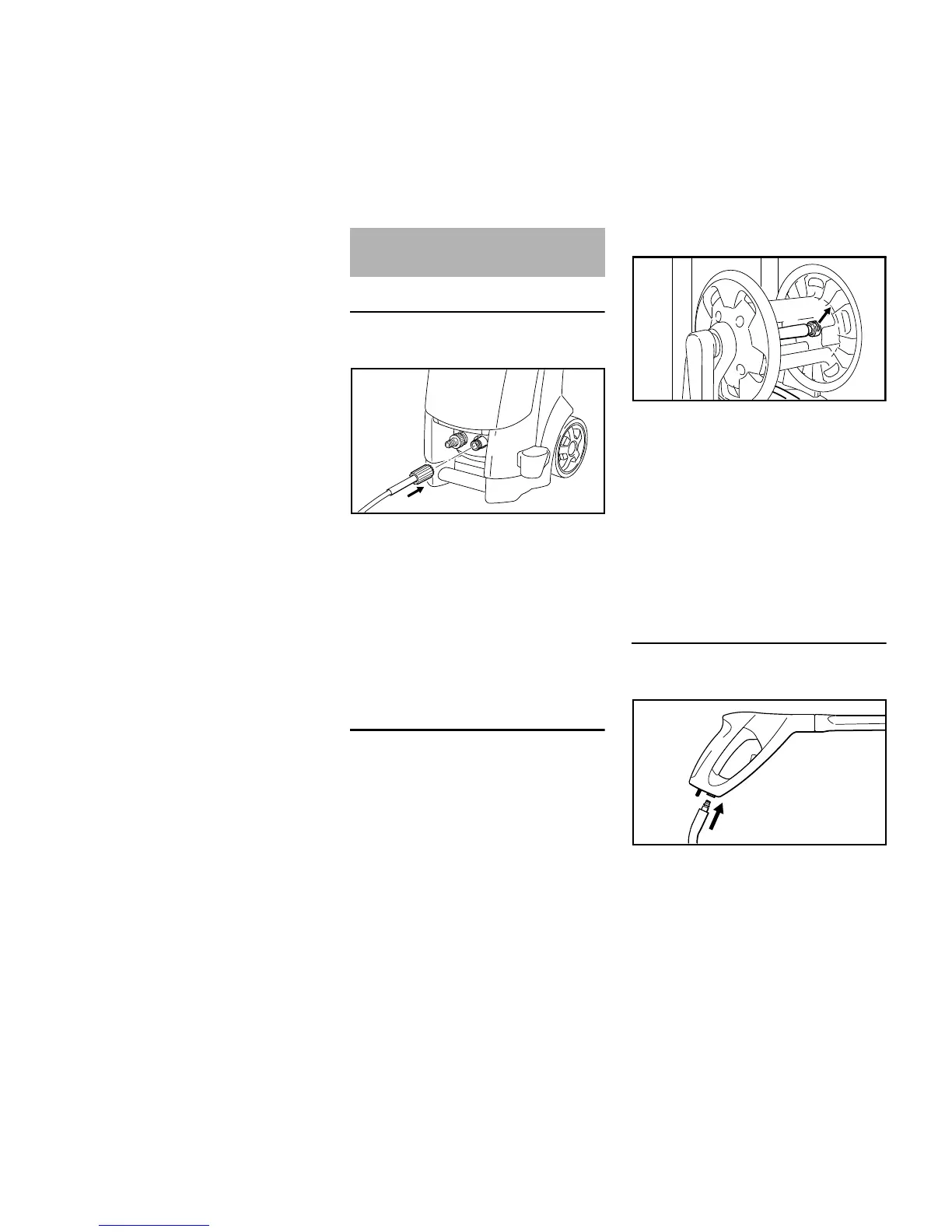

Montar la manguera de alta presión
N Calar la manguera de alta presión
en el racor de empalme (2)
N Aplicar la tuerca de racor (1),
enroscarla y apretarla a mano
Desmontar la manguera de alta presión
N Desenroscar la tuerca de racor (1)
N Extraer la manguera de alta presión
del racor de empalme (2)
RE 128 PLUS
La manguera de alta presión ya está
empalmada.
Desmontar la manguera de alta presión
N Extraer el pasador elástico (1) y
sacar la manguera de alta
presión (2) del racor de empalme
tirando de ella
Montar la manguera de alta presión
N Calar la manguera de alta
presión (2) en el racor de empalme
del tambor para dicha manguera
N Introducir el pasador elástico (1) en
el racor de empalme
Montar la manguera de alta presión
en la pistola de proyección
N Introducir el racor de empalme de la
manguera de alta presión (3) en el
alojamiento de la pistola de
proyección (4) – hasta que encastre
Montar, desmontar la
manguera de alta presión
2
650BA024 KN
1
1
2
650BA006 KN
650BA013 KN
4
5
3
