3 Genel

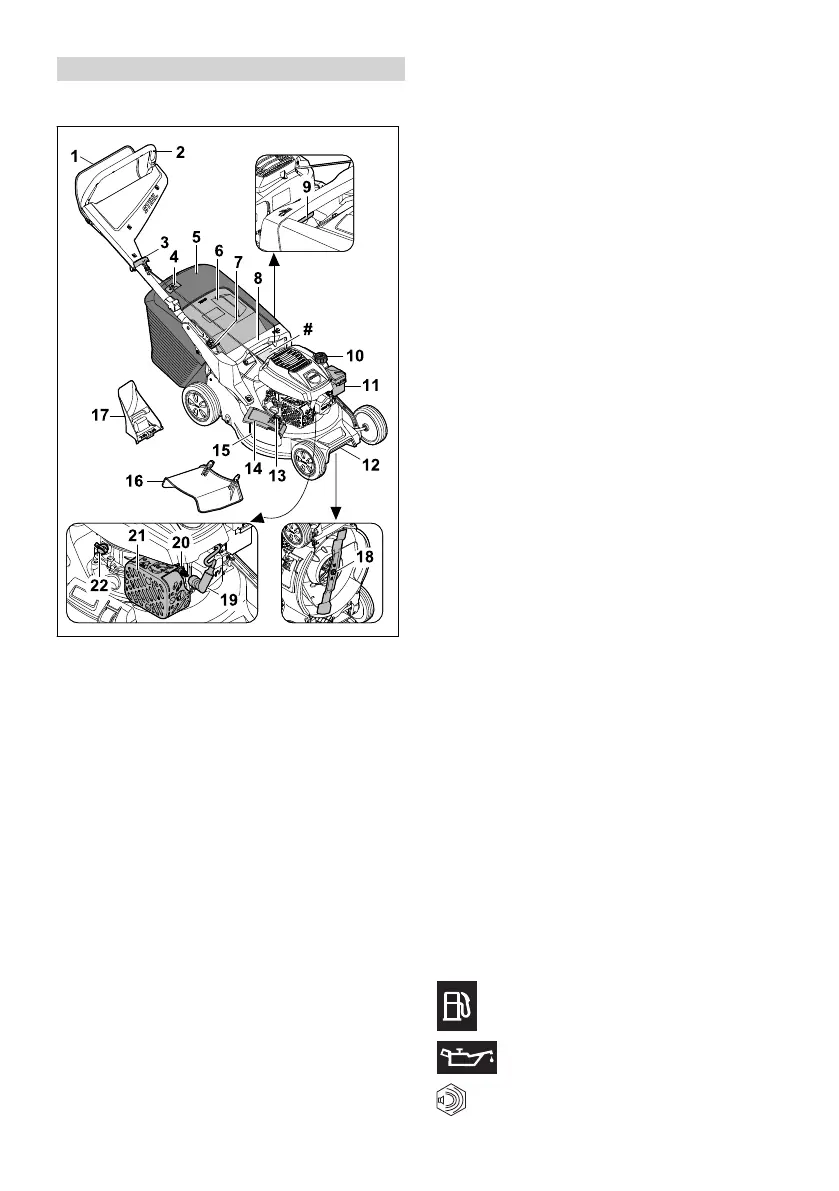

3.1 Çim biçme makinesi
1 Kumanda çubuğu
Kumanda çubuğu motorun çalıştırılması ve
durdurulması için kullanılır.
2 Gidon
Gidon çim biçme makinesinin tutulması, yön‐
lendirilmesi ve taşınması için kullanılır.
3 Düzeltme kulbu
Düzeltme kulbu motoru çalıştırmak için kulla‐
nılır.
4 Doluluk seviyesi göstergesi
Doluluk seviyesi göstergesi çim toplama
sepetinin doluluğunu gösterir.
5 Çim toplama sepeti
Çim toplama sepeti biçilen çimleri yakalar.
6 Boşaltma kapağı
Boşaltma kapağı, boşaltma kanalını kapatır.
7 Kol
Kol, gidonun ayarlanması ve aşağı katlan‐
ması için kullanılır.
8 Sap
Sap, çim biçme makinesinin kesim yüksekliği‐
nin ayarlanması ve çim biçme makinesinin
taşınması için kullanılır.
9 Kol
Kol, kesim yüksekliğinin ayarlanması için kul‐
lanılır.
10 Yakıt deposu kapağı
Yakıt deposu kapağı, benzin doldurma deli‐
ğini kapatır.
11 Filtre kapağı
Filtre kapağı hava filtrelerini kapatır.
12 Taşıma sapı
Taşıma sapı çim biçme makinesinin taşın‐
ması için kullanılır.
13 Kilitleme
Kilit, yandan boşaltma kapağını kapalı tutar.
14 Yandan boşaltma kapağı
Yandan boşaltma kapağı, yandan boşaltma
açıklığını kapatır.
15 Yandan boşaltma açıklığı
Yandan boşaltma açıklığı, biçilen çimi yana
doğru yönlendirir.
16 Uzatma
Uzatma, biçilen çimleri yanlardan yere yön‐
lendirir.
17 Parçalama-yayma mekanizması
Parçalama-yayma mekanizması, boşaltma
kanalını kapatır.
18 Bıçak
Bıçak çimleri biçer ve parçalayıp yayar.
19 Buji soketi
Buji soketi buji kablosunu buji ile birleştirir.
20 Buji
Buji, motordaki yakıt hava karışımını tutuştu‐
rur.
21 Susturucu
Susturucu, çim biçme makinesinin ses emis‐
yonunu önler.
22 Motor yağı kapağı
Motor yağı kapağı, motor yağı doldurma deli‐
ğini kapatır.
# Makine numaralı güç plakası
3.2 Semboller
Semboller çim biçme makinesinde bulunabilir ve
anlamları şu şekildedir:
Bu sembol yakıt deposu kapağını belir‐
tir.
Bu sembol motor yağı kapağını belirtir.
Ürünlerin ses emisyonlarını karşılaştırı‐
labilir kılmak için 2000/14/EC Direktifi
3 Genel türkçe
0478-111-9800-B 325
