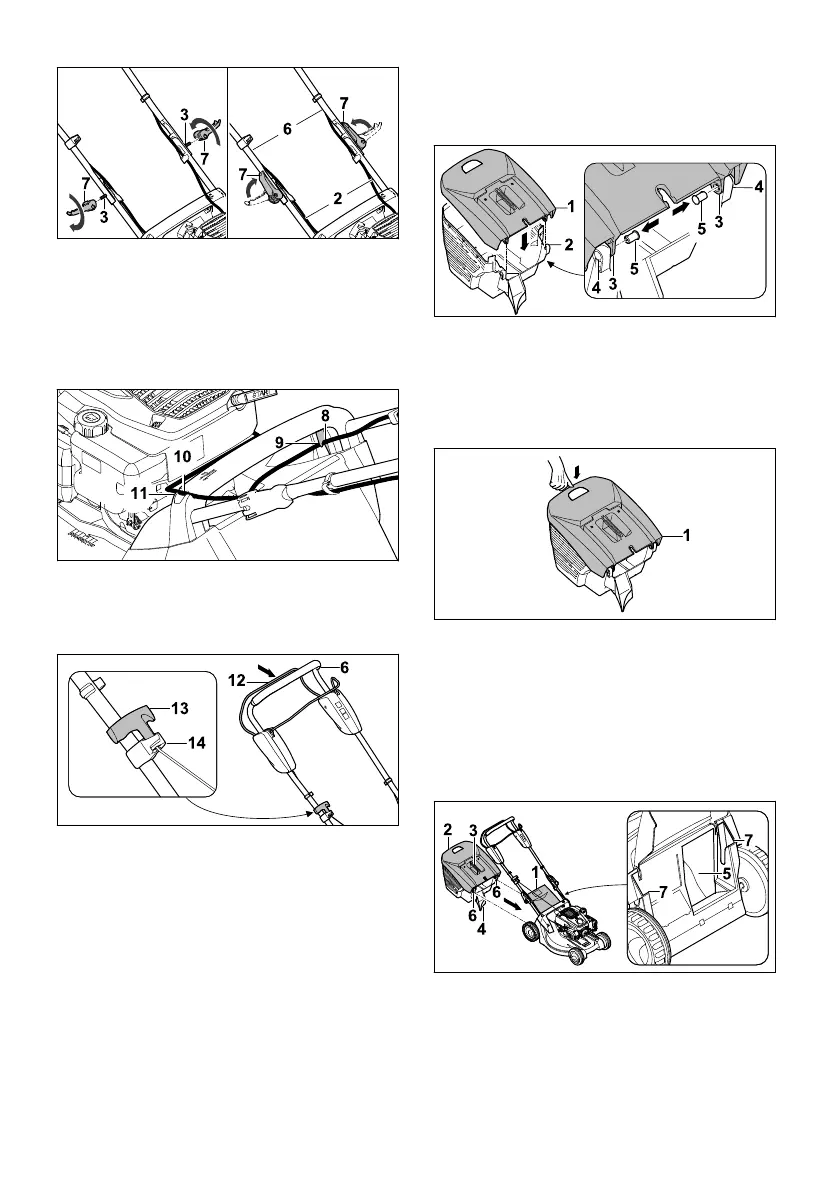

► Inserire le leve di fissaggio rapido (7) sulle
viti (3) e avvitare.
► Chiudere le leve di fissaggio rapido (7) in dire‐
zione del manubrio.
Il manubrio (6) è saldamente collegato ai sup‐
porti (2) e le leve di fissaggio rapido (7) sono
fissate al manubrio (6).
► Spingere il cavo di comando (8) nel supporto
sull'impugnatura (9).
► Spingere il cavo di comando (10) nel supporto
sull'impugnatura (11).
► Staccare il cappuccio candela di accensione.
► Premere la staffa di innesto per operazione di
taglio (12) verso il manubrio (6) e mantenerla
premuta.
► Tirare la maniglia di avviamento (13) lenta‐
mente verso la guida cavo (14).
► Agganciare la maniglia di avviamento (13)
nella guida cavo (14).
► Rilasciare la staffa di innesto per operazione
di taglio (12).
► Reinserire il cappuccio candela di accensione.
Il manubrio (6) non deve essere rismontato.
6.2 Assemblaggio, aggancio e
sgancio del cesto raccolta erba
6.2.1 Assemblaggio del cesto raccolta erba
► Collocare la parte superiore cesto di raccolta
erba (1) sulla parte inferiore del cesto stesso
(2).
Le aperture (3 e 4) devono essere allineate.
► Spingere il bullone (5) dall'interno attraverso le
aperture (3 e 4).
► Premere verso il basso la parte superiore
cesto di raccolta erba (1).
La parte superiore del cesto raccolta erba (1)
si innesta in modo percettibile.
6.2.2 Aggancio del cesto raccolta erba
► Spegnere il motore.
► Posizionare il tosaerba su una superficie
piana.
► Aprire e tenere aperto lo sportello-deflettore
(1).
► Afferrare il cesto raccolta erba (2) dall'impu‐
gnatura (3) e agganciarlo con il nasello (4) nel
canale di scarico (5) e i ganci (6) negli attacchi
(7).
► Abbassare lo sportello deflettore (1) sul cesto
raccolta erba (2).
italiano 6 Assemblaggio del tosaerba
134 0478-111-9951-B
