3 Översikt

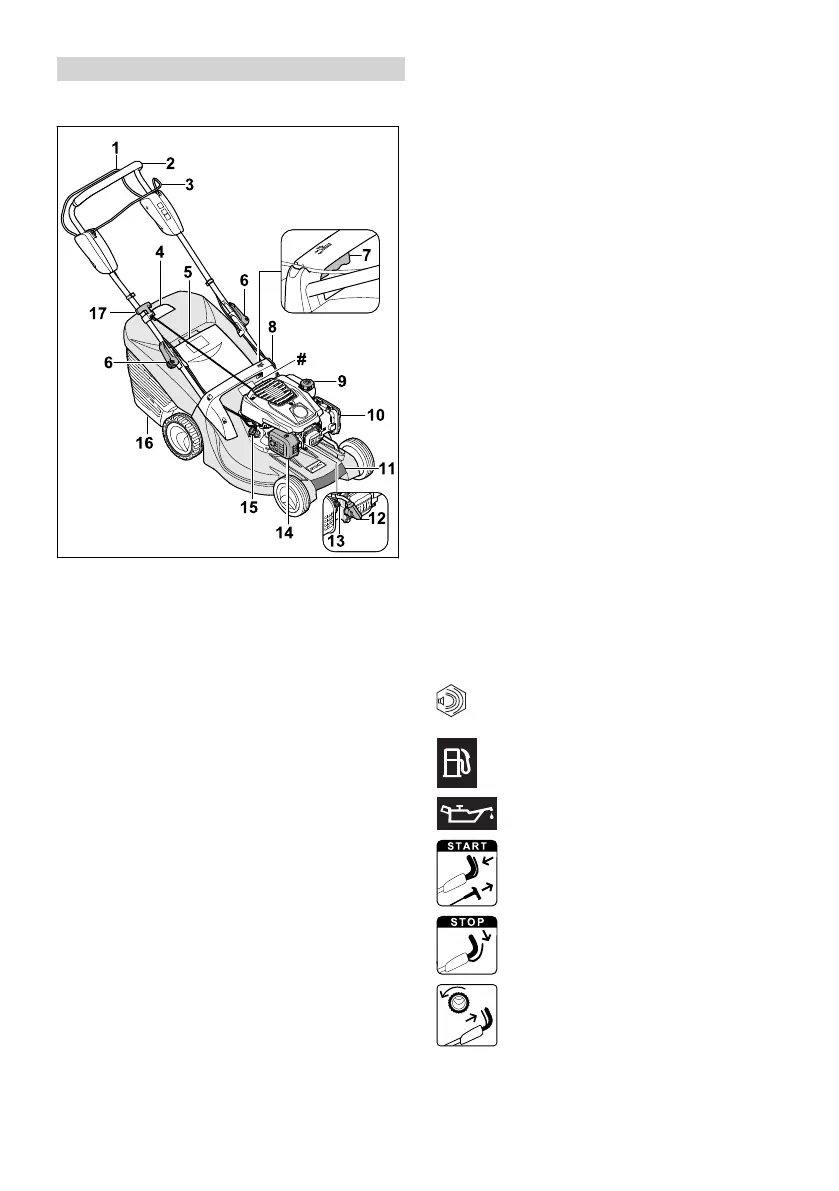

3.1 Gräsklippare
1 Inkopplingsbygel för klippning
Inkopplingsbygeln för klippning används för
att starta och stänga av motorn.
2 Styrhandtag
Styrhandtaget används för att hålla, styra och
transportera gräsklipparen.
3 Inkopplingsbygel för drivning
Inkopplingsbygeln för drivning kopplar till och
från drivningen.
4 Mängdindikator
Mängdindikatorn visar hur full gräsuppsamla‐
ren är.
5 Utkastlucka
Utkastluckan stänger utkastkanalen.
6 Snabblåsspakar
Snabblåsspakarna klämmer fast styrhandta‐
gets på hållarna och används för att fälla upp
eller ned styrhandtaget.
7 Spak
Spaken används för att ställa in klipphöjden.
8 Grepp
Greppet används för att hålla gräsklipparen
vid inställning av klipphöjden och för transport
av gräsklipparen.
9 Bränsletanklock
Bränsletanklocket stänger öppningen för
påfyllning av bensin.
10 Filterlock
Filterlocket täcker luftfiltret.
11 Transporthandtag
Transporthandtaget används för att transpor‐
tera gräsklipparen.
12 Tändstiftskontakt
Tändstiftskontakten ansluter tändledningen till
tändstiftet.
13 Tändstift
Tändstiftet antänder bränsle-luftblandningen i
motorn.
14 Ljuddämpare
Ljuddämparen minskar gräsklipparens buller.
15 Motoroljelock
Motoroljelocket stänger öppningen för påfyll‐
ning av motorolja.
16 Gräsuppsamlare
Gräsuppsamlaren samlar upp det klippta grä‐
set.
17 Startgrepp
Startgreppet används för att starta motorn.
# Typskylt med maskinnummer
3.2 Symboler
Symbolerna kan finnas på gräsklipparen och
betyder följande:
Garanterad ljudnivå enligt riktlinjen
2000/14/EC i dB(A) för att kunna jäm‐
föra produkternas buller.
Denna symbol betecknar bränsletan‐
klocket.
Denna symbol betecknar motorolje‐
locket.
Starta motorn.
Stäng av motorn.
Koppla in drivningen.
3 Översikt svenska
0478-111-9951-B 93
