2.2 Marca de las indicaciones de
advertencia en el texto
PELIGRO
■ La indicación hace referencia a peligros que
pueden provocar lesiones graves o la muerte.
► Con las medidas mencionadas se pueden
evitar lesiones graves o mortales.
ADVERTENCIA
■ La indicación hace referencia a peligros que
pueden provocar lesiones graves o la muerte.
► Con las medidas mencionadas se pueden
evitar lesiones graves o mortales.
INDICACIÓN
■ La indicación hace referencia a peligros que
pueden provocar daños materiales.
► Con las medidas mencionadas se pueden
evitar daños materiales.
2.3 Símbolos en el texto
Este símbolo remite a un capítulo de este
manual de instrucciones.

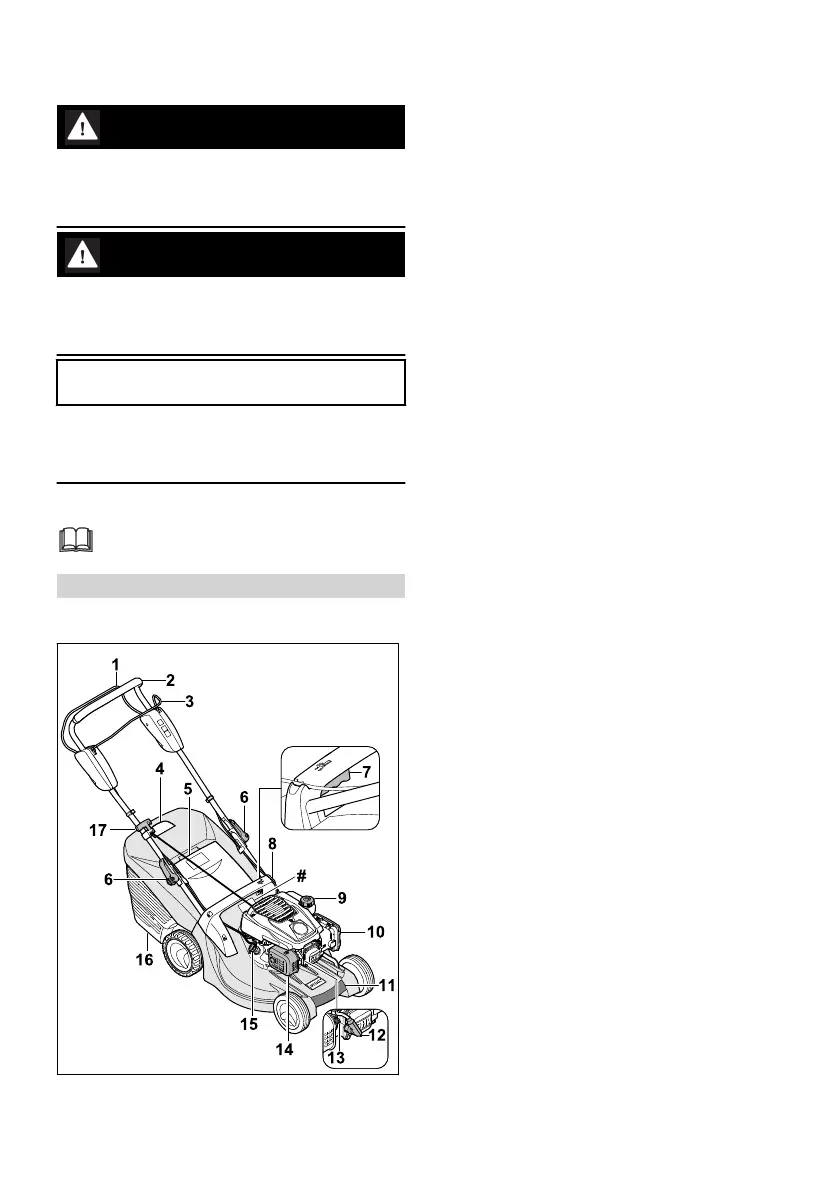

3 Sinopsis
3.1 Cortacésped
1 Estribo de mando para corte de césped
El estribo de mando para corte de césped
sirve para arrancar y apagar el motor.
2 Manillar
El manillar sirve para sujetar, conducir y
transportar el cortacésped.
3 Estribo de mando para tracción a las ruedas
El estribo de mando para tracción a las rue‐
das conecta y desconecta la tracción a las
ruedas.
4 Indicador de nivel de llenado
El indicador de nivel de llenado muestra el
llenado del recogedor de hierba.
5 Deflector
El deflector cierra el canal de expulsión.
6 Palancas de ajuste rápido
Las palancas de ajuste rápido fijan el manillar
firmemente a los soportes y sirven para ple‐
gar el manillar.
7 Palanca
La palanca sirve para ajustar la altura de
corte.
8 Empuñadura
La empuñadura sirve para sujetar el corta‐
césped a la hora de ajustar la altura de corte
y al transportarlo.
9 Tapón del depósito de combustible
El tapón del depósito de combustible cierra la
abertura de llenado de gasolina.
10 Tapa del filtro
La tapa del filtro cubre el filtro de aire.
11 Asa de transporte
El asa de transporte sirve para transportar el
cortacésped.
12 Pipa de bujía
La pipa de bujía une el cable de encendido
con la bujía de encendido.
13 Bujía de encendido
La bujía de encendido enciende la mezcla de
combustible y aire en el motor.
14 Silenciador
El silenciador disminuye las emisiones sono‐
ras del cortacésped.
15 Tapón de aceite de motor
El tapón de aceite de motor cierra la abertura
de llenado de aceite de motor.
16 Recogedor de hierba
El recogedor de hierba se encarga de reco‐
ger la hierba cortada.
3 Sinopsis español
0478-111-9951-B 57
