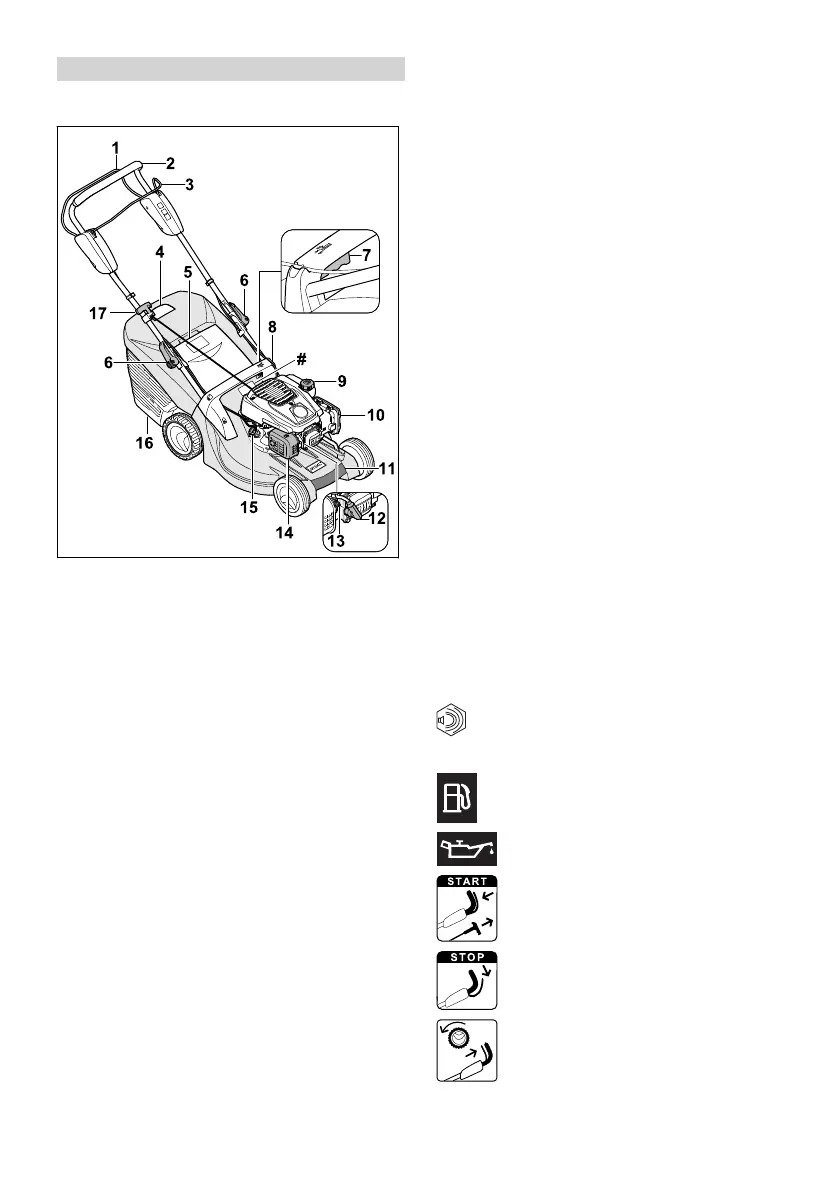

3 Übersicht
3.1 Rasenmäher
1 Schaltbügel für Mähbetrieb
Der Schaltbügel für Mähbetrieb dient zum
Starten und Abstellen des Motors.
2 Lenker
Der Lenker dient zum Halten, Führen und
Transportieren des Rasenmähers.
3 Schaltbügel für Fahrantrieb
Der Schaltbügel für Fahrantrieb schaltet den
Fahrantrieb ein und aus.
4 Füllstandsanzeige
Die Füllstandsanzeige zeigt die Befüllung des
Grasfangkorbs an.
5 Auswurfklappe
Die Auswurfklappe verschließt den Auswurf‐
kanal.
6 Schnellspanner
Die Schnellspanner klemmen den Lenker an
den Halterungen fest und dienen zum
Umklappen des Lenkers.
7 Hebel
Der Hebel dient zum Einstellen der Schnitt‐
höhe.
8 Griff
Der Griff dient zum Halten des Rasenmähers
beim Einstellen der Schnitthöhe und zum
Transportieren des Rasenmähers.
9 Kraftstofftank-Verschluss
Der Kraftstofftank-Verschluss verschließt die
Öffnung zum Einfüllen des Benzins.
10 Filterdeckel
Der Filterdeckel deckt den Luftfilter ab.
11 Transportgriff
Der Transportgriff dient zum Transportieren
des Rasenmähers.
12 Zündkerzenstecker
Der Zündkerzenstecker verbindet die Zündlei‐
tung mit der Zündkerze.
13 Zündkerze
Die Zündkerze entzündet das Kraftstoff-Luft-
Gemisch im Motor.
14 Schalldämpfer
Der Schalldämpfer vermindert die Schallemis‐
sion des Rasenmähers.
15 Motoröl-Verschluss
Der Motoröl-Verschluss verschließt die Öff‐
nung zum Einfüllen des Motoröls.
16 Grasfangkorb
Der Grasfangkorb fängt das gemähte Gras
auf.
17 Anwerfgriff
Der Anwerfgriff dient zum Starten des Motors.
# Leistungsschild mit Maschinennummer
3.2 Symbole
Die Symbole können auf dem Rasenmäher sein
und bedeuten Folgendes:
Garantierter Schallleistungspegel nach
Richtlinie 2000/14/EG in dB(A) um
Schallemissionen von Produkten ver‐
gleichbar zu machen.
Dieses Symbol kennzeichnet den
Kraftstofftank-Verschluss.
Dieses Symbol kennzeichnet den
Motoröl-Verschluss.
Motor starten.
Motor abstellen.
Fahrantrieb einschalten.
3 Übersicht deutsch
0478-111-9951-B 3
