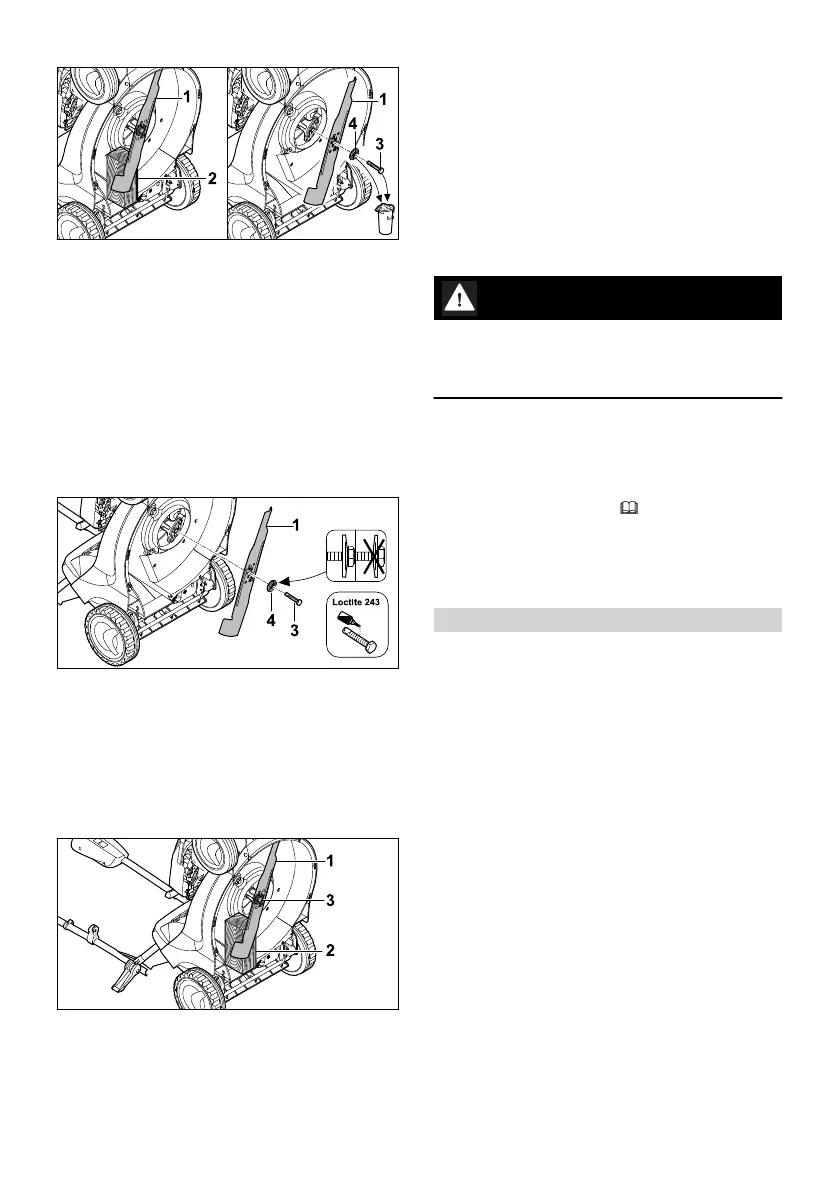

► Bloquer la lame (1) avec un morceau de
bois (2).
► Dévisser la vis (3) et la déposer avec la ron‐
delle (4).
► Déposer la lame (1).
► Jeter la vis (3) et la rondelle (4).
Utiliser une vis et une rondelle neuves pour
monter la lame (1).
16.2.2 Montage de la lame
► Arrêter le moteur.
► Retirer la cosse de bougie d'allumage.
► Mettre la tondeuse en position verticale.
► Poser la rondelle neuve (4) sur la vis
neuve (3).
► Appliquer du frein Loctite 243 sur le filetage de
la vis (3).
► Placer la lame (1) de sorte que les reliefs de la
surface d'appui s'encastrent dans les évide‐
ments de la lame (1).
► Serrer la vis (3) avec la rondelle (4).
► Bloquer la lame (1) avec un morceau de
bois (2).
► Serrer la vis (3) à un couple de 65 Nm.
16.3 Affûtage et équilibrage de la
lame
L'affûtage et l'équilibrage de la lame nécessitent
une longue pratique.
STIHL recommande de faire affûter et équilibrer
la lame par un revendeur spécialisé STIHL.
AVERTISSEMENT
■ Les tranchants de la lame sont très aiguisés.
L'utilisateur risque de se couper.
► Porter des gants de protection en matière
résistante.
► Couper le moteur.
► Retirer la cosse de bougie d'allumage.
► Mettre la tondeuse en position verticale.
► Démonter la lame.
► Affûter la lame. Respecter l'angle de coupe et
laisser refroidir la lame,
19.2.
Pendant l'affûtage, la lame ne doit pas bleuir.
► Remonter la lame.
► En cas de doute : demander conseil à un
revendeur spécialisé STIHL.
17 Réparation
17.1 Réparation de la tondeuse
L'utilisateur ne doit pas entretenir ni réparer lui-
même la tondeuse et la lame.
► Si la tondeuse ou la lame sont endomma‐
gées : ne pas utiliser la tondeuse ni la lame et
demander conseil à un revendeur spécialisé
STIHL.
► Remplacer les pictogrammes illisibles ou
endommagés. Faire remplacer les pictogram‐
mes par un revendeur spécialisé STIHL.
français 17 Réparation
52 0478-111-9951-B
