► Ao cortar a relva, se pretender que a relva
cortada seja recolhida na cesta de recolha de
relva: Engatar a cesta de recolha de relva,
6.2.2.
► Ao cortar a relva, se pretender que a relva
cortada seja expulsa para trás: Desengatar a
cesta de recolha de relva,
6.2.3.
►
Definir a altura de corte,
11.2.
►
Verificar os elementos de comando, 10.1.
► Caso não seja possível executar os passos:
não utilize o cortador de relva e dirija‑se a um
distribuidor oficial STIHL.

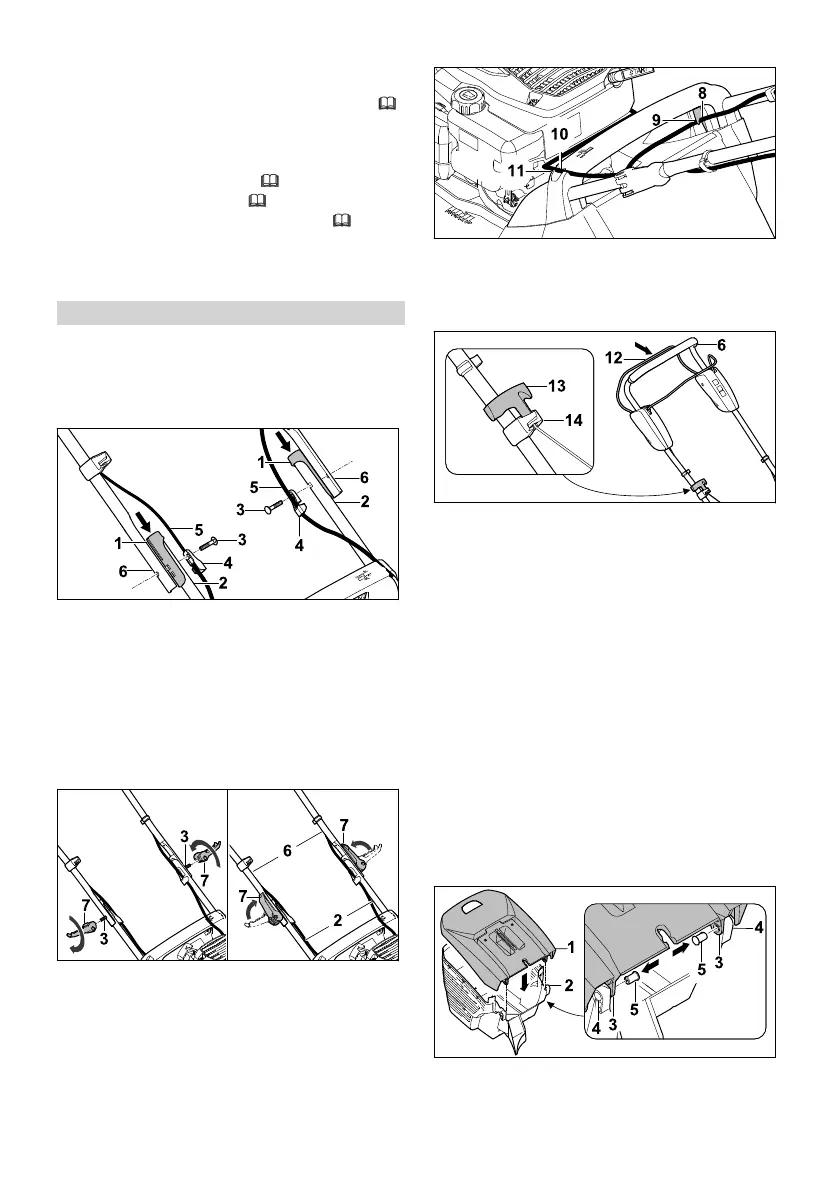

6 Armar o cortador de relva
6.1 Montar o guiador
► Desligue o motor.
► Coloque o cortador de relva numa superfície
plana.
► Encaixe os casquilhos (1) nos suportes (2).
► Insira os parafusos (3) através das guias do
cabo (4).
► Engate os cabos tirantes (5) nas guias do
cabo (4).
► Segure o volante (6) junto aos suportes (2) até
que os furos coincidam.
► Insira os parafusos (3), de dentro para fora,
através dos furos.
► Encaixe os tensores rápidos (7) nos parafu‐
sos (3) e enrosque.
► Feche os tensores rápidos (7) na direção do
guiador.
O guiador (6) fica bem preso aos suportes (2)
e os tensores rápidos (7) ficam ajustados ao
guiador (6).
► Pressione o cabo tirante (8) no suporte da
pega (9).
► Pressione o cabo tirante (10) no suporte da
pega (11).
► Extraia o conector da vela de ignição.
► Prima e mantenha premido o arco de
comando do mecanismo de corte (12) ao gui‐
ador (6).
► Puxe o cabo arrancador (13) lentamente no
sentido da guia do cabo (14).
► Engate o cabo arrancador (13) na guia do
cabo (14).
► Solte o arco de comando da operação de
corte (12).
► Encaixe novamente o conector da vela de
ignição.
O guiador (6) não pode ser novamente desmon‐
tado.
6.2 Armar, encaixar e desencaixar
a cesta de recolha de relva
6.2.1 Armar a cesta de recolha de relva
