0478-131-9959-A
202
português
3 Vista geral
2 Arco de comando do mecanismo de corte
O arco de comando do mecanismo de corte liga e
desliga as lâminas em conjunto com o botão de
bloqueio.
3 Guiador
O guiador destina-se a segurar, conduzir e transportar o
cortador de relva.
4 Arco de comando do mecanismo de translação
O arco de comando do mecanismo de translação liga e
desliga o mecanismo de translação.
5 Indicador do nível
O indicador do nível mostra o enchimento da cesta de
recolha de relva.
6 Cesta de recolha de relva
A cesta de recolha de relva recolhe a relva cortada.
7 Tampa de expulsão
A tampa de expulsão fecha o canal de expulsão.
8 Alavanca
A alavanca destina-se a definir a altura de corte.
9Pega
A pega destina-se a segurar o cortador de relva ao
definir a altura de corte e a transportar o cortador de
relva.
10 Tampa
A tampa cobre a bateria e a chave de segurança.
11 Pega de transporte
A pega de transporte destina-se ao transporte do
cortador de relva.
12 Alavanca
A alavanca destina-se a ajustar e a rebater o guiador.
13 Bateria
A bateria alimenta o cortador de relva com energia.
14 Botão de pressão
O botão de pressão ativa os LED da bateria.
15 LED
Os LED indicam o estado de carga da bateria e avarias.
16 Compartimento da bateria
O compartimento da bateria é o local em que a bateria é
inserida.
17 Interruptor ECO
O interruptor ECO liga e desliga o modo ECO.
18 Chave de segurança
A chave de segurança ativa o cortador de relva.
19 Alavanca de bloqueio
A alavanca de bloqueio fixa a bateria no compartimento
da bateria.
RMA 443.1 PC, RMA 448.1 PC:
20 Compartimento da bateria
O compartimento da bateria é o local em que é inserida
uma segunda bateria.
RMA 443.1 TC, RMA 448.1 TC:
20 Compartimento de transporte
O compartimento de transporte é o local em que é
inserida uma bateria de substituição.
# Placa de identificação com número de máquina

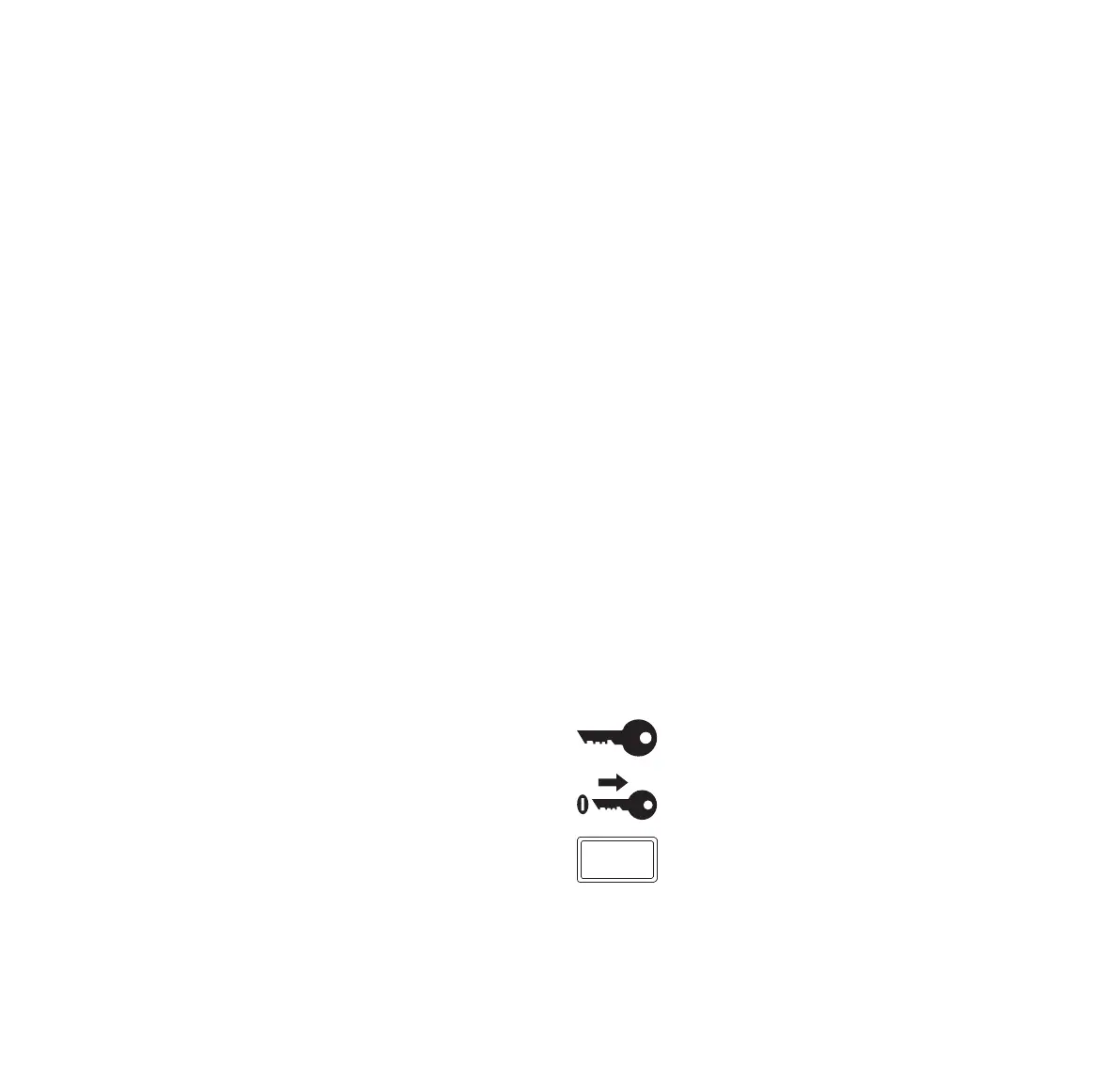

3.2 Símbolos
Os símbolos podem estar presentes no cortador de relva e
na bateria e têm o seguinte significado:
Este símbolo identifica a chave de segurança.
Este símbolo identifica o alojamento da chave.
Este símbolo identifica o interrutor ECO.
