0478-131-9959-A
223
português
19 Reparar
► Elimine o parafuso (3) e a anilha (4).
Ao montar a lâmina (1), utilize um parafuso novo e uma
anilha nova.
18.1.2 Montar a lâmina
► Desligue o cortador de relva, extraia a chave de
segurança e remova a bateria.
► Coloque o cortador de relva com as rodas levantadas.

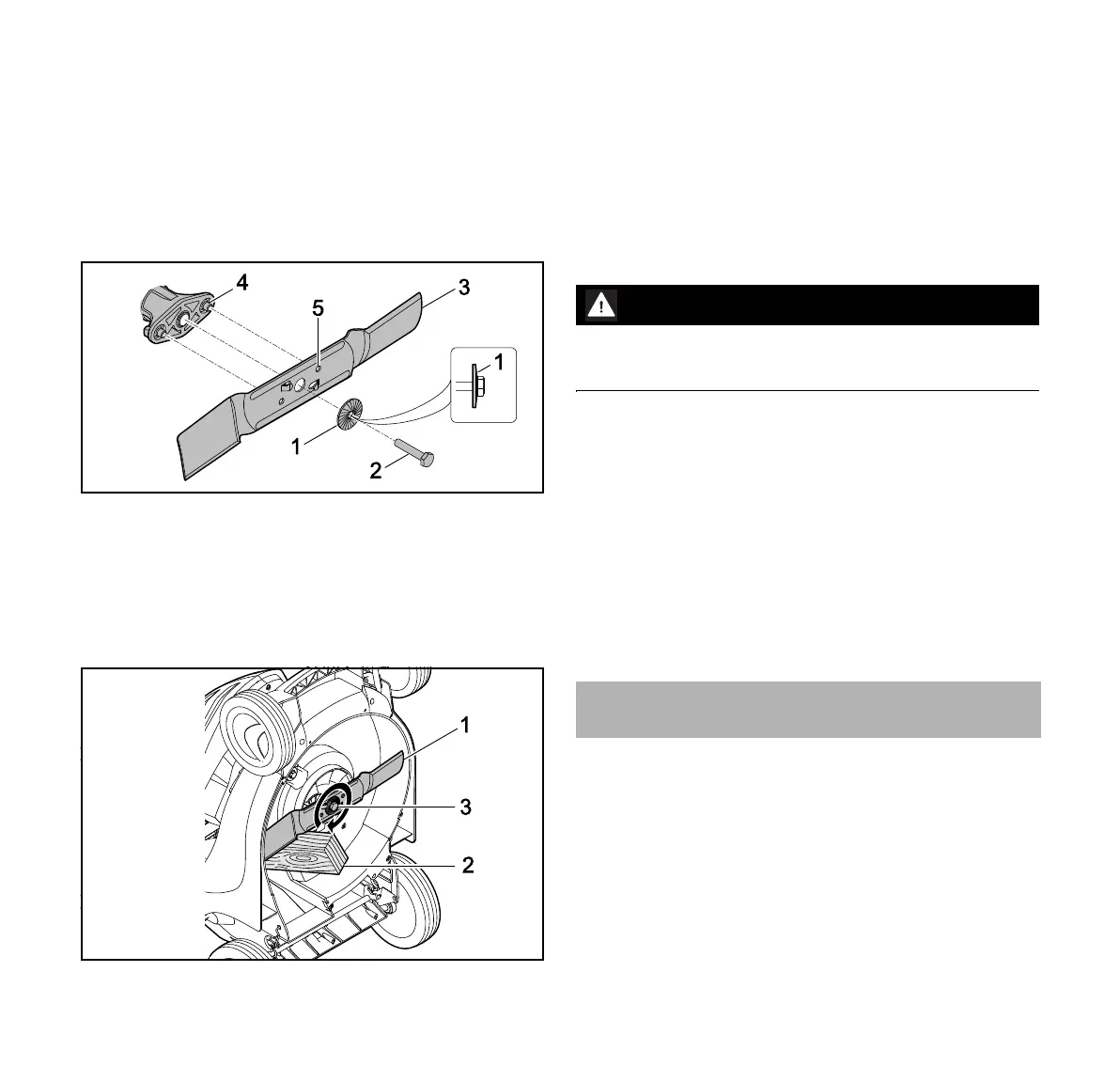

► Coloque a nova anilha (1) no novo parafuso (2) com a
curvatura para fora.
► Aplique produto de fixação de parafusos Loctite 243 na
rosca do parafuso (2).
► Coloque a lâmina (3) de modo que as elevações da
superfície de contacto (4) engatem nos entalhes (5).
► Enrosque o parafuso (2) juntamente com a anilha (1).
► Bloqueie a lâmina (1) com um pedaço de madeira (2).
► Aperte o parafuso (3) com 65 Nm.
18.2 Afiar e equilibrar a lâmina
É necessária muita prática para afiar e equilibrar
corretamente a lâmina.
A STIHL aconselha a que a lâmina seja afiada e equilibrada
por um distribuidor oficial STIHL.
ATENÇÃO
Os gumes da lâmina são afiados. O utilizador pode cortar-
se.
► Use luvas de proteção de material resistente.
► Desligue o cortador de relva, extraia a chave de
segurança e remova a bateria.
► Coloque o cortador de relva sobre as rodas.
► Desmonte a lâmina.
► Afie a lâmina. Respeite o ângulo de afiação e arrefeça a
lâmina, @ 21.2.
A lâmina não pode adquirir uma tonalidade azul ao ser
afiada.
► Monte a lâmina.
► Caso existam dúvidas: dirija-se a um distribuidor oficial
STIHL.
19.1 Reparar o cortador de relva e a bateria
O utilizador não pode reparar o cortador de relva, a lâmina
ou a bateria de forma autónoma.
► Caso o cortador de relva ou a lâmina estejam danificados:
não utilize o cortador de relva nem a lâmina e dirija-se a
um distribuidor oficial STIHL.
► Caso a bateria esteja avaria ou danificada: substitua a
bateria.
19 Reparar
