italiano
7 Assemblaggio del tosaerba

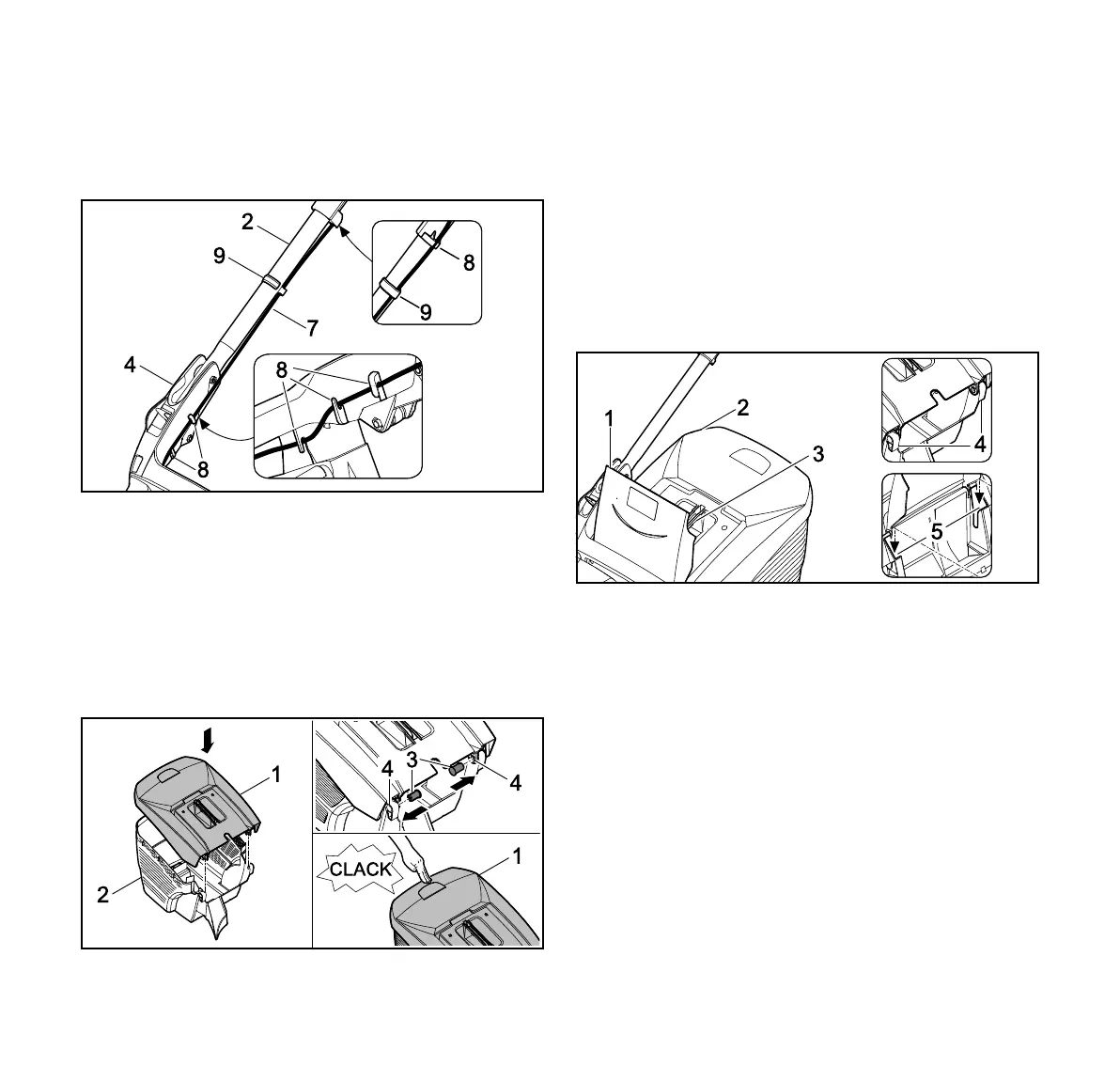

► Inserire la vite (5) attraverso gli alesaggi nella console
manubrio (4) e inserire il manicotto nella parte superiore
manubrio (2).
► Inserire il dado (6) nella cavità nella console manubrio (4).
► Serrare la vite (5).
► Spingere il cavo (7) nei supporti (8).
► Fissare il cavo (7) con la fascetta fermacavo (9) sul
manubrio.
Non è possibile smontare nuovamente il manubrio.
7.2 Assemblaggio, aggancio e sgancio del cesto
raccolta erba
7.2.1 Assemblaggio del cesto raccolta erba
► Collocare la parte superiore cesto di raccolta erba (1)
sulla parte inferiore del cesto stesso (2).
► Inserire il bullone (3) dall'interno attraverso le
aperture (4).
► Premere verso il basso la parte superiore cesto di raccolta
erba (1).
La parte superiore del cesto raccolta erba si innesta in
modo percettibile.
7.2.2 Aggancio del cesto raccolta erba
► Spegnere il tosaerba
► Posizionare il tosaerba su una superficie piana.
► Aprire e tenere aperto lo sportello-deflettore (1).
► Afferrare il cesto raccolta erba (2) dall'impugnatura (3) e
agganciare i ganci (4) negli attacchi (5).
► Abbassare lo sportello deflettore (1) sul cesto raccolta
erba (2).
7.2.3 Sgancio cesto raccolta erba
► Spegnere il tosaerba.
► Posizionare il tosaerba su una superficie piana.
► Aprire e tenere aperto lo sportello-deflettore.
► Rimuovere il cesto raccolta erba verso l'alto utilizzando
l'impugnatura.
► Chiudere lo sportello-deflettore.
