10 Instalación del robot cortacéspedes
► No arrolle el excedente del cable detrás de la estación de
carga. El excedente de cable, podría alterar el normal
funcionamiento del cortacéspedes robot.

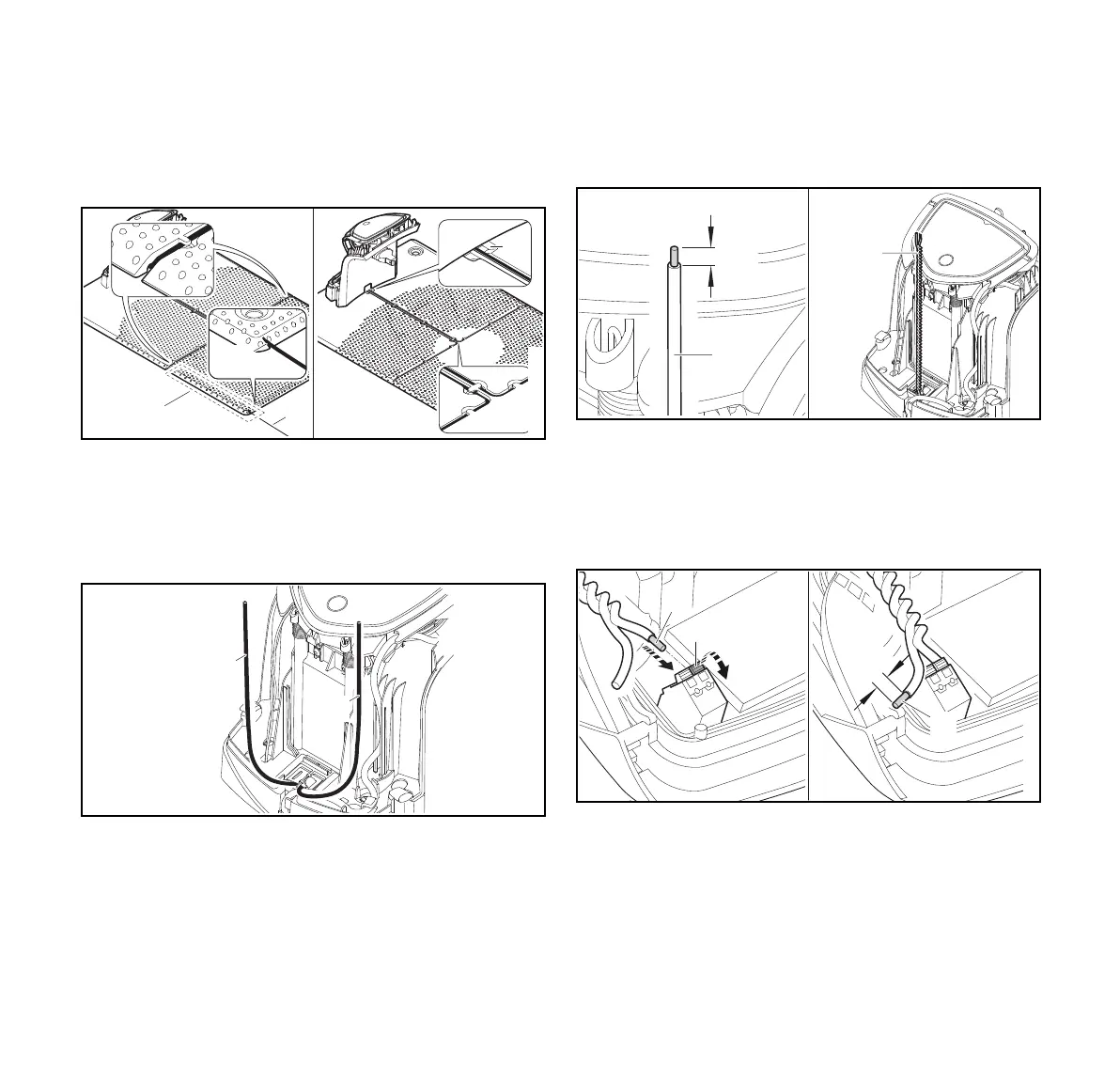

Para conectar el cable perimétrico a una estación de carga
externa:
► Guíe el cable perimétrico (3) a través del perfil en la placa
de apoyo (7). Tender el cable perimétrico hacia las salidas
de cable. De ser necesario, afloje las estacas de cable.
► Inserte el cable perimétrico (3) en los perfiles para cable
de la placa de basa y guíelo a través de la abertura (4) que
conduce hacia la parte trasera de la estación de carga.
► Corte los extremos del cable perimétrico (5 y 6) de modo
que un extremo de 40cm (15,7 pulg) quede disponible
para insertarlo en la estación de carga. No se requiere
una longitud adicional.
► No arrolle el excedente del cable detrás de la estación de
carga. El excedente de cable, podría alterar el normal
funcionamiento del cortacéspedes robot.
Para conectar el cable perimétrico al tablero:
► Utilice una herramienta adecuada para pelar un tramo de
a= 6mm (0,236pulg) del aislante en el cable perimétrico
izquierdo (5) y trence las hebras del cable perimétrico.
► Trence los dos extremos del cable perimétrico para
unirlos (5 y 6).
► Abra el tablero, @ 10.3.
► Presione y abra la palanca de sujeción izquierda (8).
► Inserte el extremo (5) del cable perimétrico que se había
pelado en el bloque de sujeción hasta que tope.
► Cierre la palanca de sujeción (8)
