Stihl TS 480i - Page 93

TS 480i, TS 500i
español / EE.UU
91

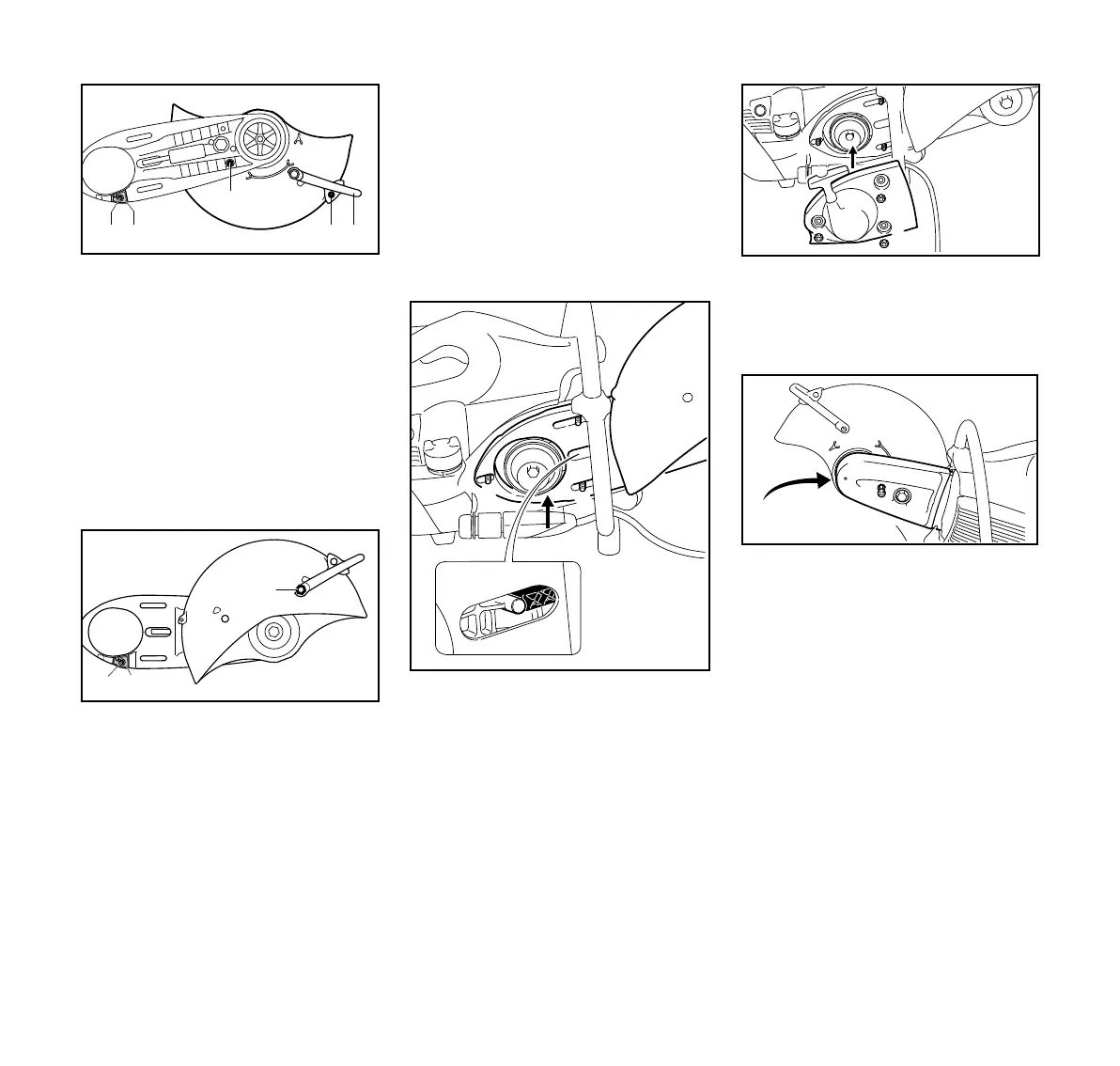

N Gire el protector a la posición
ilustrada (vea la ilustración)
N Atornille y apriete el pasador de
tope (1)
N Mueva la palanca de ajuste (2) a la
posición A
N Atornille el perno (3) y apriételo
N Saque el tornillo (4) del tope
limitador (5)
N Retire el tope limitador (5)
N Gire el "brazo fundido con protector"
para que el protector quede en el
lado exterior
N Inserte el tope limitador (5) – alinee
el agujero en el tope limitador con el
agujero en el brazo fundido
N Atornille el perno (4) y apriételo
N Introduzca la tuerca cuadrada en la
guía en el protector y reténgala en
su lugar
N Atornille el perno banjo corto (6) y la
arandela en la palanca de ajuste y
apriételos con la llave combinada
Montaje del "brazo fundido con
protector" – con el protector en el lado
exterior
N Empuje los agujeros cuadrados (1)
en el brazo fundido y el protector en
los espárragos (2), guiando la
correa trapezoidal nervada sobre la
polea delantera
INDICACIÓN
La correa deberá correr de manera
uniforme.
N El tensor de la correa (3) debe
quedar cerca de la orejeta (4)
N Instale la "cubierta de arrancador
con arrancador de cuerda" (5)
sobre los espárragos (2)
N Apriete las tuercas (6) con la mano
N Empuje el protector de la correa
trapezoidal (7) en su lugar
N Atornille el perno (8) y apriételo
1
370BA074 KN
4 5
3
2
A
4
5
370BA075 KN
6
2
2
3
4
1
2
1
1
1307BA007 KN
2
6
6
2
1307BA008 KN
2
5
6
7
8
1307BA009 KN
