Stihl TS 480i - Tensado de la Correa Trapezoidal Corrugada

TS 480i, TS 500i
español / EE.UU
93

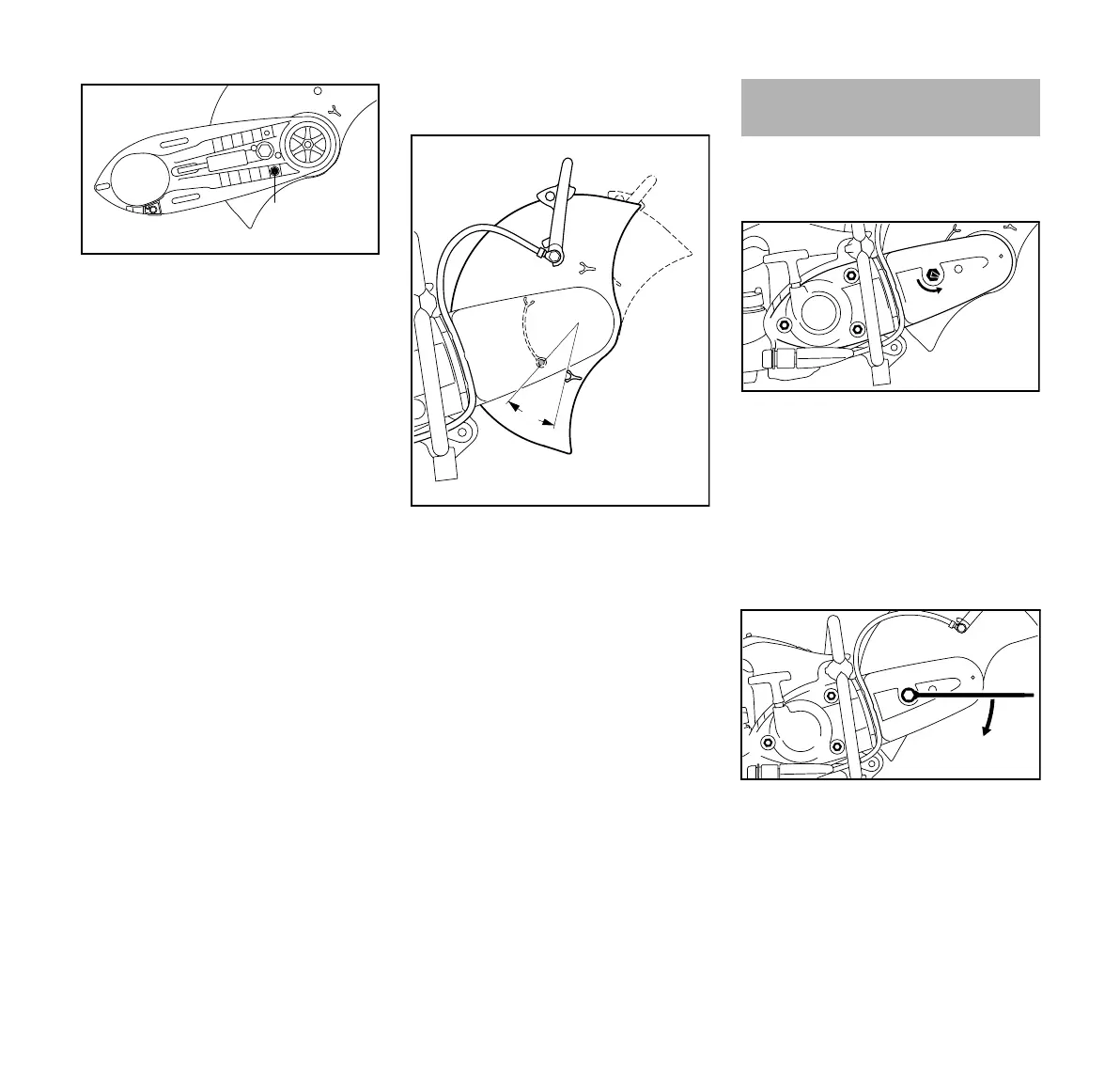

N Gire el protector a la posición
ilustrada (vea la ilustración)
N Atornille y apriete el pasador de
tope (3)
N Instale la palanca de ajuste
N Monte el "brazo fundido con
protector" – con el protector en el
lado interior
N Coloque el protector de la correa
trapezoidal
N Instale la conexión del agua
Revisión del intervalo de ajuste del
protector
N Gire el protector en lo posible hacia
adelante y atrás – el pasador de
tope (A) debe limitar el intervalo de
ajuste
Proceda de la manera indicada en el
capítulo "Tensado de la correa
trapezoidal".
Esta máquina tiene un dispositivo
automático con resorte para tensar la
correa trapezoidal.
Antes de tensar la correa trapezoidal
corrugada, es necesario soltar las
tuercas (1) y la flecha en la tuerca
tensora (2) debe apuntar a 0.
N De lo contrario, suelte las
tuercas (1) y la tuerca tensora (2)
con la llave combinada en sentido
contrahorario – aprox. 1/4 de
vuelta, hasta que tope = 0
N para tensar la correa trapezoidal
corrugada, coloque la llave
combinada sobre la tuerca tensora,
tal como se ilustra
3
370BA082 KN
A
370BA083 KN
Tensado de la correa
trapezoidal corrugada
1
1
1
2
0
1307BA029 KN
1
1
1
1307BA011 KN
