10
Maskinmatad borrning
Maskinmatningen ger en komplett arbetscykel med endast ett handgrepp. Arbetscykeln erhålls
genom att borrspindeln matas ner mot arbetsstycket. När borrtryck uppstår kopplas
maskinmatningen in och maskinen borrar till inställt borrdjup. Därefter återgår borrspindeln till
utgångsläget.
Maskinmatningens repeternoggrannhet är 0,1−0,2 mm. Vid behov kan matningen avbrytas gen
att man håller emot någon av handmatningsspakarna.
Inställning av maskinmatat borrdjup:
• Lås borrdjupskalan i sitt översta läge.
• Dra ut kopplingen (1) åt höger.
• Lossa de två insexskruvarna (2) i handspaksfästet.
• Mata ner spindeln till önskat borrdjup. Vid maskinmatning går spindeln ca 3 mm längre
än vad som är inställt.
Exempel: Om borrdjupet 20 mm ska ställas in och 0-punkten är 100 mm, ställ in borrdjupet på
77 mm. OBS! Den mekaniska konstruktionen gör att man ställer in på detta sätt.
• För den inre ringens (3) anslagsklack (4) mot stoppinnens (5) ovansida.
• Vrid den räfflade ringens (6) stopp mot anslagsklackens ovansida.
• Dra åt de båda insexskruvarna innan spindeln släpps upp.
• Kontrollmät och efterjustera borrdjupet.
2
1
4
5
3
6

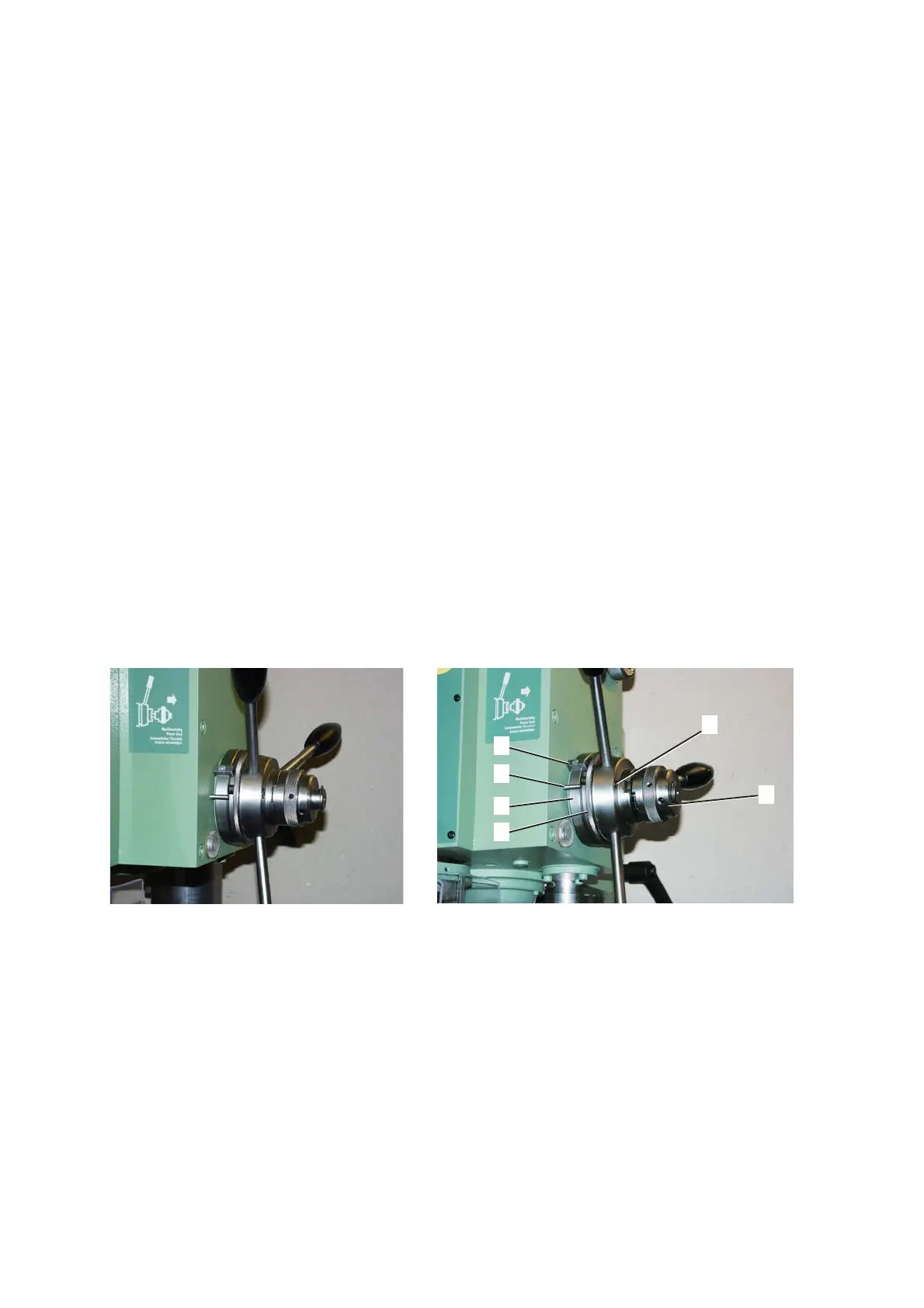

Bild 2 Inskjuten koppling Bild 3 Utdragen koppling
Justering av matningstillslag
Matningen är från fabrik inställd på ett sådant att maskinen inte kan överlastas. Efter en tids
användning kan emellertid kopplingen behöva justeras. Justering:
• Ta bort locket på klokopplingen.
• Dra axelmuttern medurs till nästa läge på låsbrickan. Detta ger en större matningskraft.
Vid borrning med klena verktyg är det lämpligt att använda lägre ansättningskraft för matningen.
Justeringen sker enligt ovan, men axelmuttern dras moturs. Vid för högt borrtryck fungerar
kopplingen som överlastningsskydd.
