Bohrspindel
Die Bohrspindel ist im oberen und unteren Kugellager gelagert. Nach einjährigem Betrieb
empfehlen wir, die Spindelhülse zu entnehmen und die Lager bei Bedarf nachzustellen. Ziehen
Sie die Vorschubeinheit ein Stück hinaus, sodass das Zahnrad nicht mehr in die Spindelhülse
greift. Stellen Sie die Lager nach.
Spindelhülse
Das Spindelgehäuse ist auf der Vorderseite an der Spindelhülse mit einem Schlitz versehen.
Justieren Sie ein eventuell vorliegendes Spiel mit den drei Schrauben auf der linken Seite des
Spindelgehäuses. Wenn die Maschine zum Fräsen oder für andere Anwendungen genutzt wird,
bei denen Vibrationen auftreten, empfehlen wir, die Befestigung um die Spindelhülse fester
einzustellen, um einen Verschleiß der Spindellager zu verhindern.
Federgehäuse zum Spindelabgleich demontieren oder justieren
• Führen Sie eine Zange in die beiden Löcher des Federgehäuses. Lösen Sie gleichzeitig
die Verriegelungsschraube an der Unterseite des Spindelgehäuses (Abb. 5).
• Lassen Sie das Federgehäuse sich drehen, damit die Feder in eine Ruhestellung gelangt.
• Drehen Sie das Federgehäuse ein wenig im Uhrzeigersinn, damit sich die Feder von der
Schraube löst, mit der sie an der Vorschubachse befestigt wird.
Nun kann das Federgehäuse samt Feder abgenommen werden.

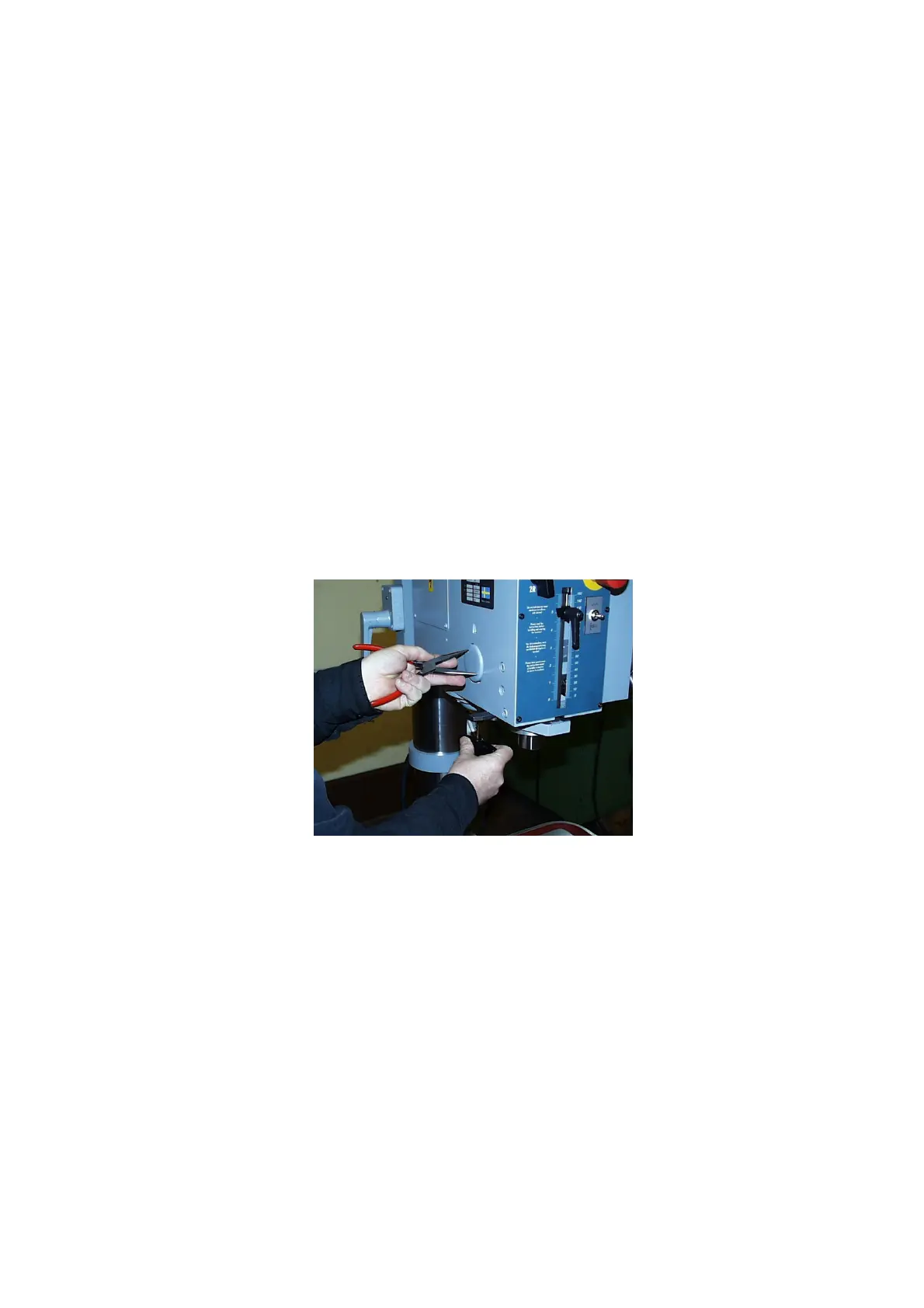

Abb. 5: Federgehäuse demontieren
• Setzen Sie das Federgehäuse ein und drehen Sie es gegen den Uhrzeigersinn, bis sich die
Löcher in der Feder an der Schraube der Vorschubachse verhaken.
• Drehen Sie das Federgehäuse weiter gegen den Uhrzeigersinn, bis die gewünschte
Einstellung erreicht ist.
• Ziehen Sie die Schraube an der Unterseite des Spindelgehäuses fest.
Reparaturen
Bei vorschriftsmäßiger Bedienung, Wartung und Pflege sind neben einem eventuellen Wechsel
des Federgehäuses keine Reparaturen erforderlich. Sollte dennoch Reparaturbedarf bestehen,
richten Sie sich nach den Ersatzteilabbildungen. Wenden Sie sich bei Unklarheiten an unseren
Händler oder unsere Werk.
