Mit automatischem Vorschub bohren
Der automatische Vorschub ermöglicht einen vollständigen Arbeitszyklus mit nur einem
Handgriff. Beim Arbeitszyklus bewegt sich die Bohrspindel in Richtung Werkstück. Wenn ein
Bohrdruck entsteht, wird der automatische Vorschub aktiviert und die Maschine bohrt bis zur
eingestellten Bohrtiefe. Daraufhin kehrt die Bohrspindel in die Ausgangsposition zurück.
Die Wiederholgenauigkeit des automatischen Vorschubs beträgt 0,1-0,2 mm. Der Vorschub kann
auf Wunsch unterbrochen werden. Bewegen Sie dazu einen der manuellen Vorschubhebel.
So stellen Sie die Bohrtiefe bei automatischem Vorschub ein:
• Verriegeln Sie die Bohrtiefenskala in ihrer obersten Stellung.
• Ziehen Sie die Kupplung (1) nach rechts heraus.
• Lösen Sie die beiden Inbusschrauben (2) an der Handhebelbefestigung.
• Bewegen Sie die Spindel bis zur gewünschten Bohrtiefe herab. Bei automatischem
Vorschub bewegt sich die Spindel ca. 3 mm weiter als die Einstellung.
Beispiel: Wenn eine Bohrtiefe von 20 mm eingestellt werden soll und der Nullpunkt bei 100 mm
liegt, stellen Sie die Bohrtiefe auf 77 mm ein.
HINWEIS! Diese Einstellung wird durch die mechanische Konstruktion bedingt.
• Führen Sie die Anschlagnase (4) des inneren Rings (3) zur Oberseite des Anschlagstifts
(5).
• Drehen Sie den Anschlag des geriffelten Rings (6) bis zur Oberseite der Anschlagnase.
• Ziehen Sie die beiden Inbusschrauben an, bevor die Spindel nach oben bewegt wird.
• Kontrollieren Sie die Bohrtiefe und justieren Sie sie bei Bedarf.
2
1
4
5
3
6

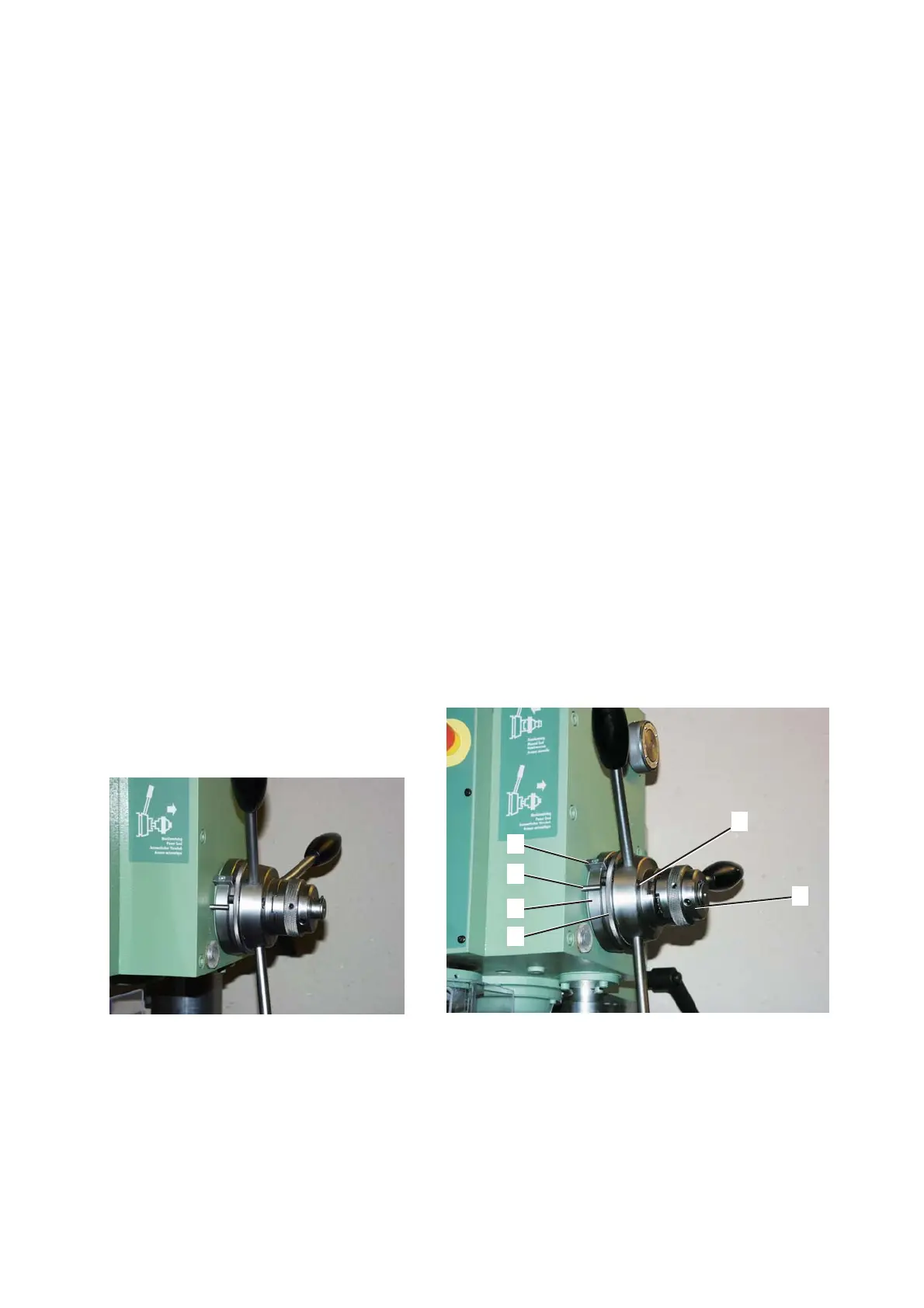

Abb.2. Hineingeschobene Kupplung Abb. 3. Herausgezogene Kupplung
Vorschubaktivierung einstellen
Der Vorschub ist werkseitig so eingestellt, dass die Maschine nicht überlastet werden kann.
Nachdem die Maschine eine Weile verwendet wurde, kann eine Einstellung der Kupplung
erforderlich sein. Gehen Sie dabei folgendermaßen vor:
