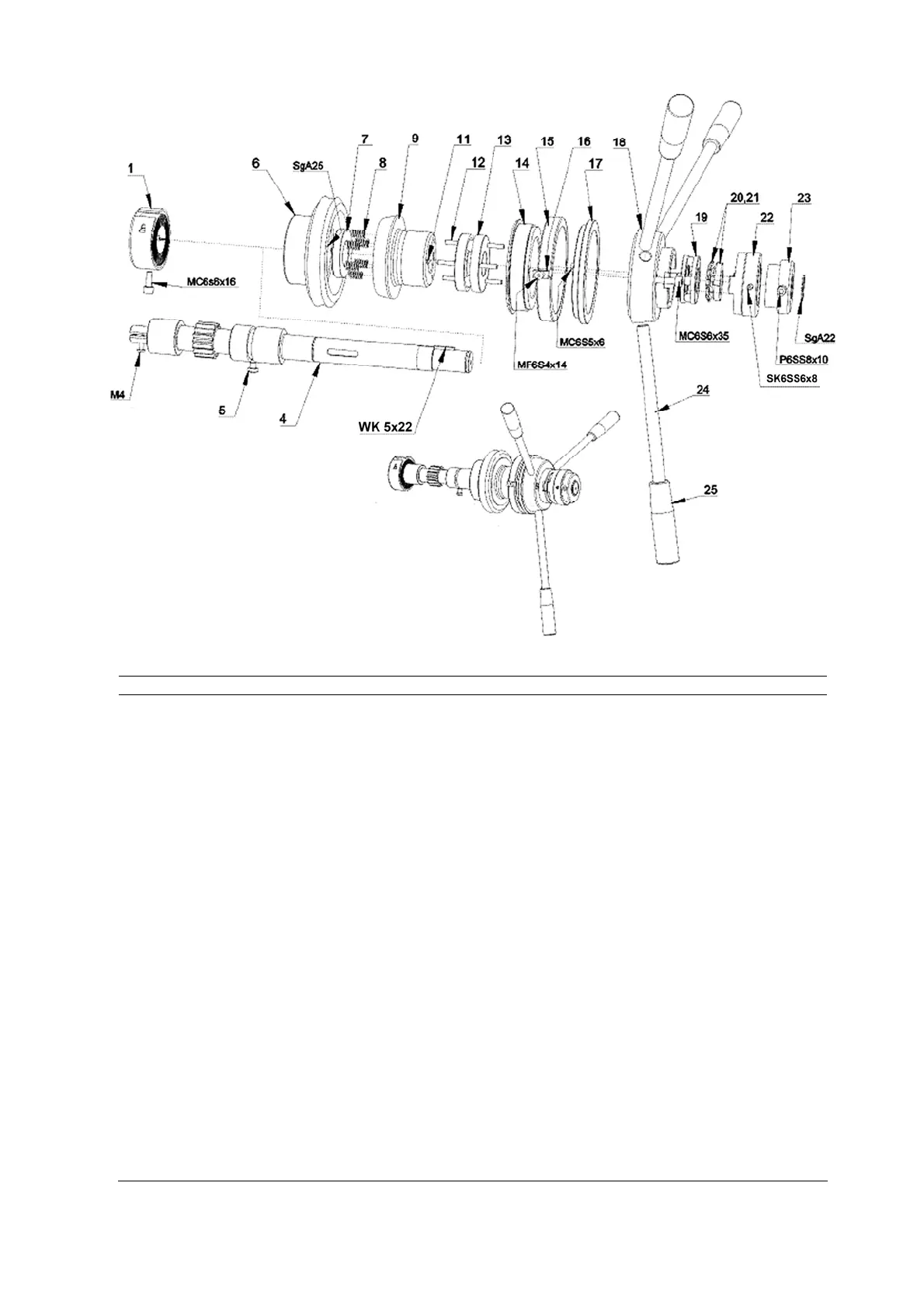

Matningsaxel Feed shaft Vorschubwelle
Pos Art. No. Benämning Description Benennung Not
1 4XS2150 Returfjäder Return spring Rückholfeder
4 2I08673 Matningsaxel Feed shaft Vorschubwelle
5 4S04211 Styrskruv Guide screw Führungsschraube
6 2ISB7523-1 Snäckhjul Worm wheel Schneckenrad
7 2TSB142081 Tryckplatta Pressure plate Druckscheibe
8 4CSB548090-2 Tryckfjäder Clutch head spring Druckfeder
9 2NSB142080 Kopplingshuvud Clutch head Kupplungskopf
11 3K01235 Kil Key Keil
12 3P07257 Stift Pin Stift
13 2TSB548091 Kopplingsskiva Clutch half Kupplungsscheibe
14 2TSB548092 Låsring Lock ring Schliessring
15 2TSB548093-1 Anslagsring Stop ring Stopring
16 2TSB548093-3 Anslagsklack Trip dog lip Anschlag
17 2TSB548093-2 Ställring Adjusting ring Einstellring
18 2TSB548094 Handspaksfäste Handle holder Griffhalter
19 3L61005 Axialkullager Bearing Lager
20 3B07005 Låsbricka Locking washer Blechsicherung
21 3M06005 Mutter Nut Mutter
22 2TSB548096-1 Klokoppling Coupling clutch Klauenkupplung
23 2TSB548096-2 Nav för klokoppling Coupling hub Kupplungsnabe
24 2E02854 Spak Feed lever Vorschubhebel
25 3R01005 Handtag Handle Ballengriff
