6.4 BANDBREITE EINSTELLEN
Das Gerät kann mit zwei verschiedenen
Bandbreiten betrieben werden (15–16 mm
oder 18–19 mm).
a) Umbau von 15–16 mm auf 18–19 mm
– Akku aus Gerät ziehen.
– Senkschraube (18/2) lösen und Bandanschlag
16 mm (18/1) entfernen.
– Wippenhebel gegen den Traggriff ziehen, Senk-
schraube (18/4) lösen und Bandführung 16 mm
(18/3) entfernen.
– Senkschraube (19/3) und Zylinderschraube (19/1)
lösen und Deckel (19/4) entfernen.
– Zylinderschraube (19/5) lösen und Bandanschlag
(19/2) 180° drehen und montieren.
– Mit Schraubenzieher (19/6) Gewindebolzen acht
Umdrehungen lösen. Bandführung (19/7) nach
unten ziehen und 180° drehen (19 mm Anzeige
erscheint). Mit Schraubenzieher (19/6) Gewindebol-
zen festziehen und Deckel (19/4) wieder montieren.
Schrauben (19/1) und (19/3) mit Loctite 222 sichern.
b) Umbau von 18–19 mm auf 15–16 mm
– Ablauf wie unter Punkt a) beschrieben.
– Bandanschlag 16 mm (18/1) montieren (Senk-
schraube (18/2) mit Loctite 222 sichern).
– Bandführung 16 mm (18/3) montieren (Senk-
schraube (18/4) mit Loctite 222 sichern).
– Bandanschlag (19/2) drehen.
– Bandführung (19/7) drehen bis Anzeige “16“
erscheint.

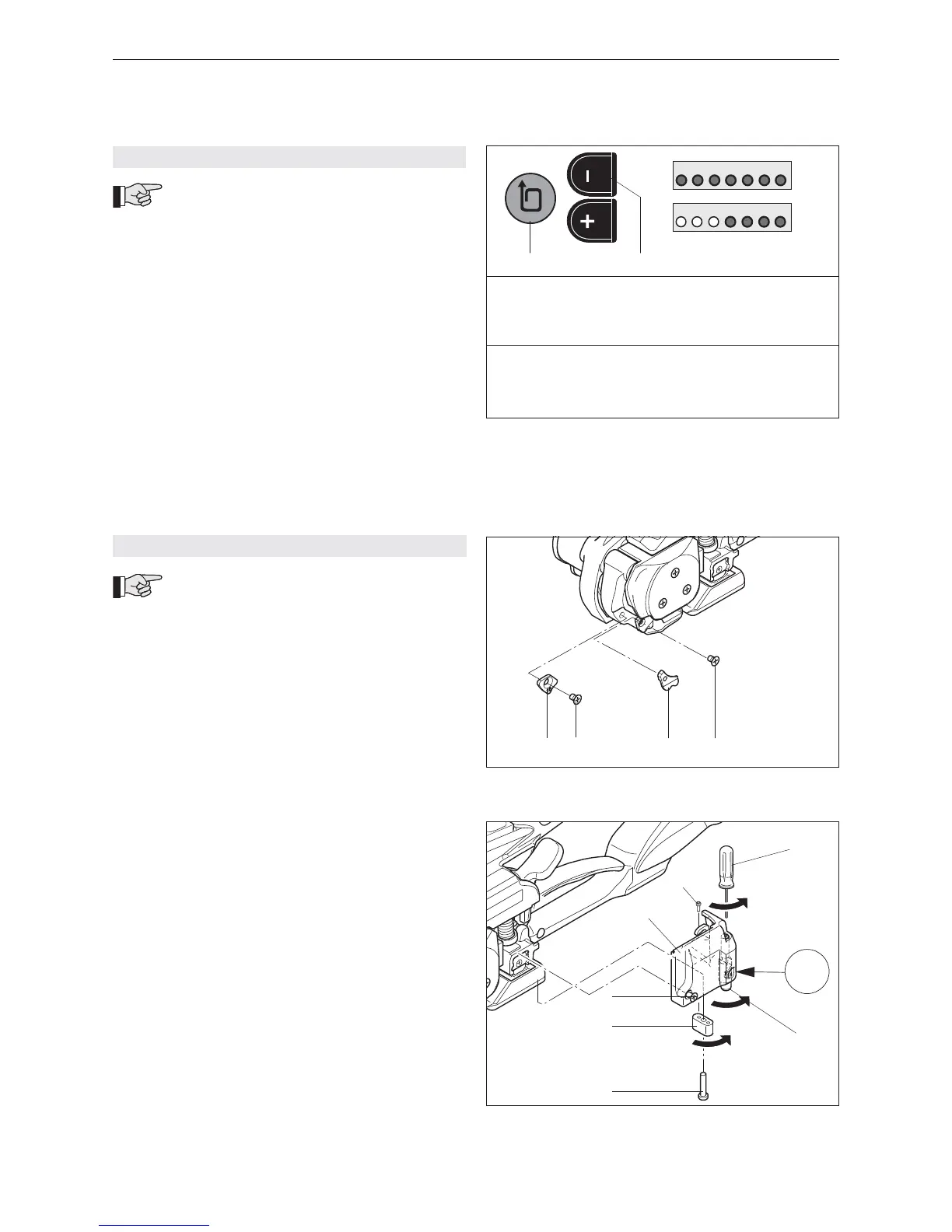

Fig. 17
* Richtwerte! Effektivwert am Packgut ist abhängig
vom Band und Packgut.
7
6
5
4
3
2
1
7
6
5
4
3
2
1
= A
= B
1
2
Fig. 18
1 2
34
Fig. 19
1
2
3
4
5
7
6
A)
1 2 3 4 5 6 7
400* 750* 900* 1300* 1600* 2000* 3300 N*
B)
1 2 3 4 5 6 7
400* 600* 750* 900* 1100* 1300* 1400 N*
6.3.4 BANDSPANNUNGSBEREICH EINSTELLEN
Am Gerät können folgende zwei Bandspan-
nungsbereiche eingestellt werden:
A = 400–3300 N (Standard, PET Bänder)
B = 400–1400 N (Empfohlen für Polypro-
pylen (PP) Bänder)
Bandspannungsbereich abfragen:
– Drucktaste “–“ (17/2) betätigen und festhalten, zu-
sätzlich Drucktaste “Spannkraft“ (17/1) für eine
Sekunde betätigen.
– Blinken die LED’s 1–7 = A (400–3300 N)
– Blinken die LED’s 1–4 = B (400–1400 N)
Bandspannungsbereich wechseln:
– Drucktaste “–“ (17/2) betätigen und festhalten, zu-
sätzlich Drucktaste “Spannkraft“ (17/1) für eine
Sekunde betätigen.
– Drucktaste “–“ oder “+“ kurz betätigen, Band-
spannungsbereich wechselt (2 sec. warten bis Wert
gespeichert).
