6.4 RÉGLAGE DE LA LARGEUR DE BANDE
L’appareil peut utiliser deux largeurs de
bandes différentes (15–16 mm ou 18–19 mm)
a) Conversion de 15–16 mm à 18–19 mm
– Retirer l’accu de l’appareil.
– Dévisser la vis noyée (18/2) et retirer la butée de
bande 16 mm (18/1).
– Soulever le levier de bascule contre la poignée,
dévisser la vis noyée (18/4) et retirer le guide de la
bande 16 mm (18/3).
– Dévisser la vis noyée (19/3) et la vis cylindrique
(19/1) et retirer le couvercle (19/4).
– Dévisser la vis cylindrique (19/5) et tourner la butée
de bande (19/2) de 180° et procéder au montage.
– Dévisser les bouchons fi letés de 8 rotations
complètes à l’aide d’un tournevis (19/6). Tirer le
guide de bande (19/7) vers le bas et le tourner de
180° (l’affi chage 19 mm apparaît). Serrer les
bouchons fi letés à l’aide du tournevis (19/6) et
remonter le couvercle (19/4). Sécuriser les vis
(19/1) et (19/3) avec de la loctite.
b) Conversion de 18–19 mm à 15–16 mm
– Séquence identique à celle décrite sous le point a).
– Monter la butée de bande 16 mm (18/1), (assurer la
vis noyée (18/2) avec de la loctite 222).
– Monter le guide de bande 16 mm (18/3), (assurer la
vis noyée (18/4) avec de la loctite 222).
– Tourner la butée de bande (19/2).
– Tourner le guide de bande (19/7) jusqu’à ce que
l’affi chage “16“ apparaisse.

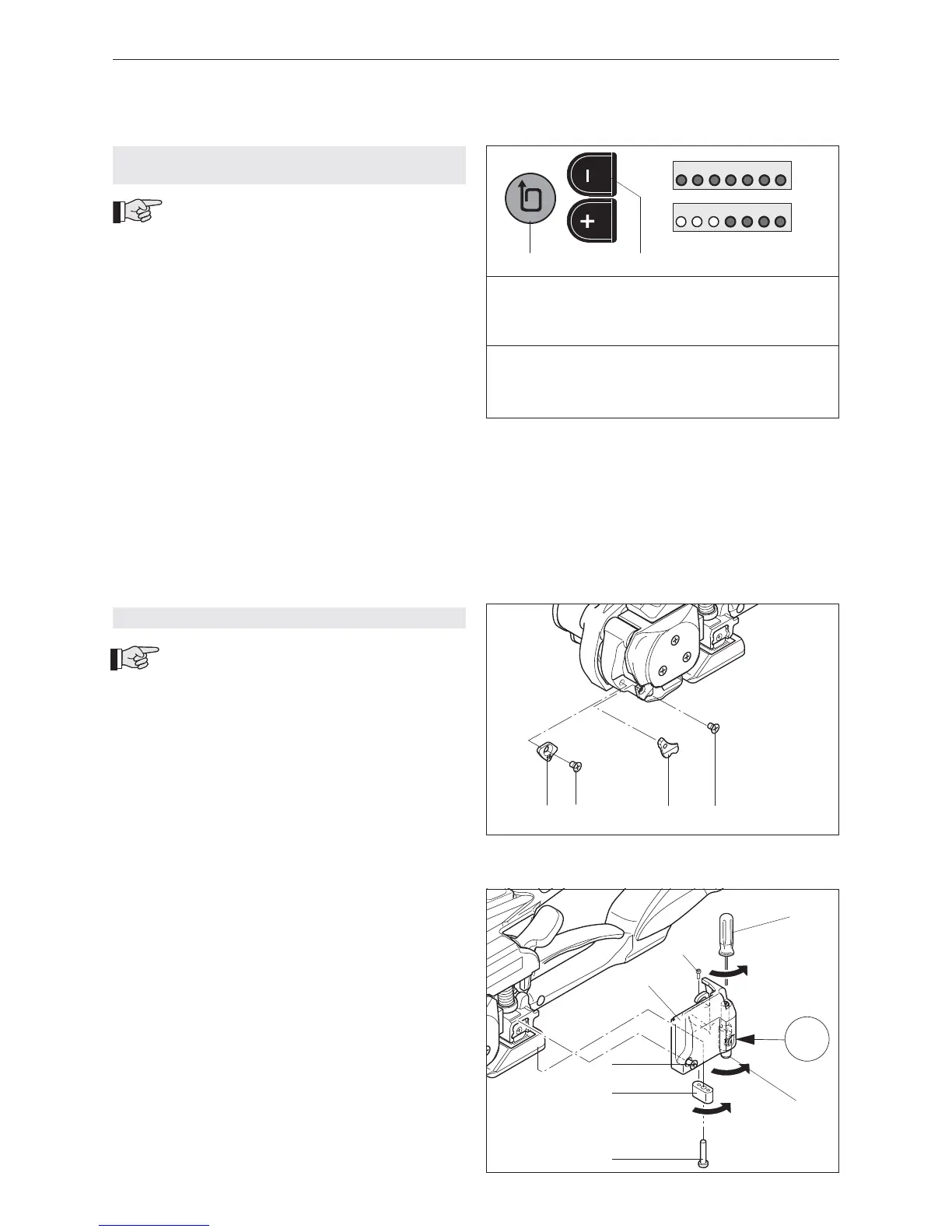

Fig. 17
7 6 5 4 3 2 1
7 6 5 4 3 2 1
= A
= B
1
2
* Valeurs indicatives! La valeur effective sur le colis
dépend de la bande et du colis.
A)
1 2 3 4 5 6 7
400* 750* 900* 1300* 1600* 2000* 3300 N*
B)
1 2 3 4 5 6 7
400* 600* 750* 900* 1100* 1300* 1400 N*
Fig. 18
1 2
34
Fig. 19
180°
180°
8 x
16/19
1
2
3
4
5
7
6
6.3.4 RÉGLAGE DE LA GAMME DE TENSION
DE LA BANDE
Sur l’appareil, les deux gammes de tension
de bande peuvent être réglées:
A = 400–3300 N (Standard, bandes PET)
B = 400–1400 N (recommander pour des
bandes Polypropylène (PP)
Demande de la gamme de tension de bande
– Actionner le bouton-poussoir “–“ (17/2) et le
maintenir pressé, puis actionner pendant une
seconde le bouton-poussoir “Force de tension“
(17/1).
DEL 1–7 clignotent = A 400–3300 N
DEL 1–4 clignotent = B 400–1400 N
Changement de gamme de tension de bande
– Actionner le bouton-poussoir “–“ (17/2) et le
maintenir pressé, puis actionner pendant une
seconde le bouton-poussoir “Force de tension“
(17/1).
– Actionner brièvement le bouton-poussoir “–“ ou “+“,
la gamme de tension de bande change (attendre
deux secondes jusqu’à ce que la valeur soit
mémorisée).
