6.3 PANNELLO DI COMANDO
a) Indicazione standard (verde)
Con l’accumulatore inserito e carico viene indicata
la forza di tensione regolata.
1 = tensione minima (ca. 400 N)
7 = tensione massima (ca. 1400/3300 N*)
* a seconda del campo di tensione della reggetta,
vedi capitolo 6.3.4
Per la regolazione della forza di tensione vedi
capitolo 6.3.2.
b) Indicazione “accumulatore scarico“ (rosso)
Se l’accumulatore inserito è scarico, l’indicatore
LED diventa rosso e l’accumulatore dev’essere
ricaricato, vedi capitolo 5.3.

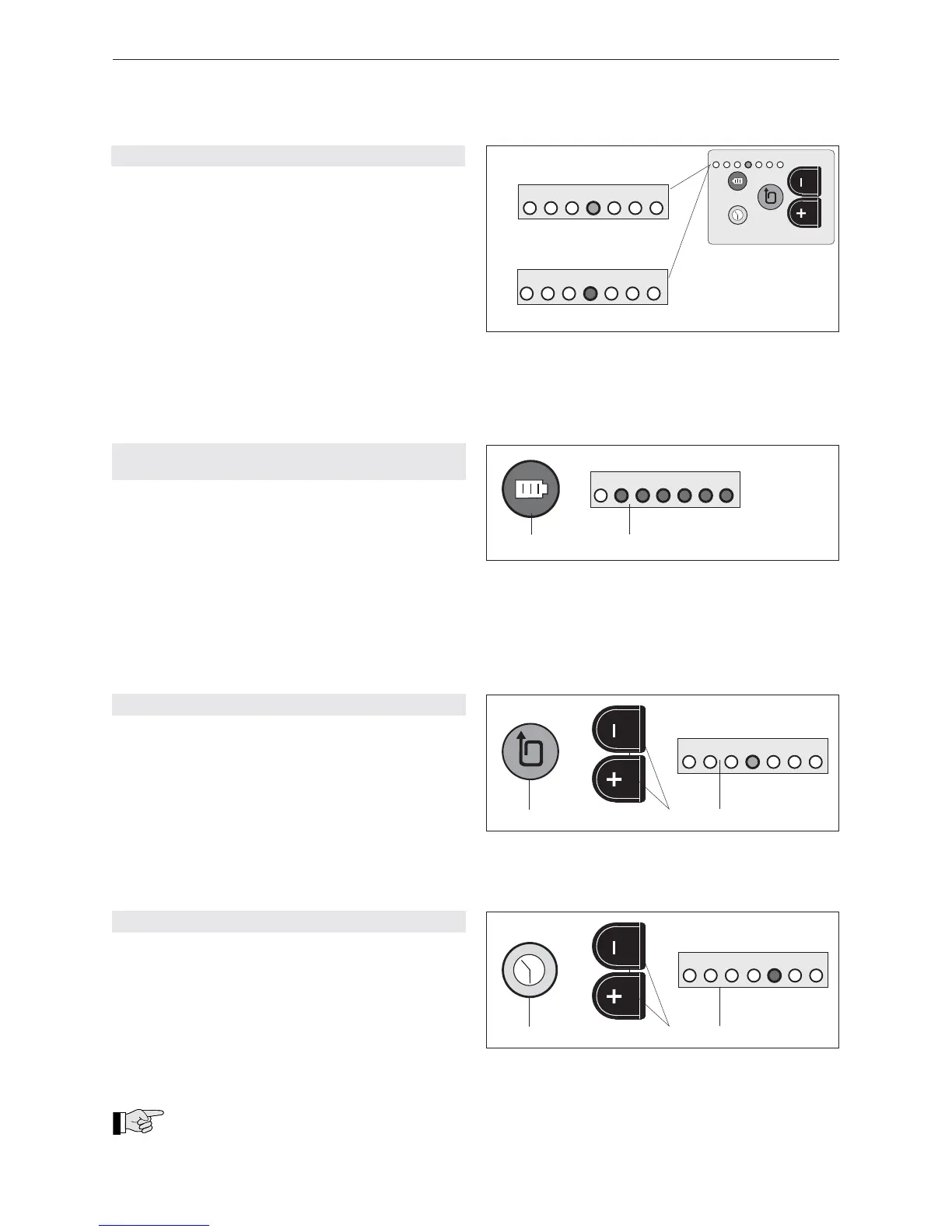

Fig. 13
7
6
5
4
3
2
1
a) Indicazione standard
verde
rosso
b) Indicazione “accumulatore scarico“
max. min.
7
6
5
4
3
2
1
7
6
5
4
3
2
1
6.3.1 CONTROLLO DELLO STATO DI CARICA
DELL’ACCUMULATORE
Azionare brevemente il pulsante “accumulatore“
(14/1). Leggere lo stato di carica sull’indicatore a
LED (14/2).
1 = accumulatore scarico
1–3 = carica minima (ricaricare presto
l’accumulatore)
1–5 = carica in diminuzione (si può ricaricare)
1–6 = carica buona (ricaricare danneggia
l‘accumulatore)
1–7 = carica massima dell’accumulatore ricaricare
danneggia l‘accumulatore)
6.3.2 REGOLAZIONE DELLA FORZA DI TENSIONE
Azionare brevemente il pulsante “forza di tensione“
(15/1) no a che l’indicatore LED lampeggia (15/3).
Azionare i pulsanti “+“ o “–“ (15/2) no a che
l’indicatore LED intermittente indica la forza di
tensione richiesta (attendere due secondi no a
che il valore sia memorizzato).
1 = forza di tensione minima (ca. 400 N)
7 = forza di tensione massima (ca. 1400/3300 N*)
* vedi capitolo 6.3.4
6.3.3 REGOLAZIONE DEL TEMPO DI SALDATURA
Azionare brevemente il pulsante “tempo di saldatu-
ra“ (16/1) no a che l’indicatore LED (16/3) lampeg-
gia.
Azionare i pulsanti “+“ o “–“ (16/2) no a che l’indi-
catore intermittente indica il tempo di saldatura
(attendere 2 sec. no a che il valore sia memoriz-
zato).
1 = tempo di saldatura minimo
7 = tempo di saldatura massimo
Taglio:
Il tempo di saldatura in uisce sul taglio
della reggetta. Se l’apparecchio non taglia bene,
prolungare di un livello il tempo di saldatura.
Fig. 14
7
6
5
4
3
2
1
max. min.
rosso
1
2
Fig. 15
1
2
7
6
5
4
3
2
1
verde
max. min.
3
Fig. 16
1
2
rosso
max. min.
3
7
6
5
4
3
2
1
