28
11.08
Strapex STB 65

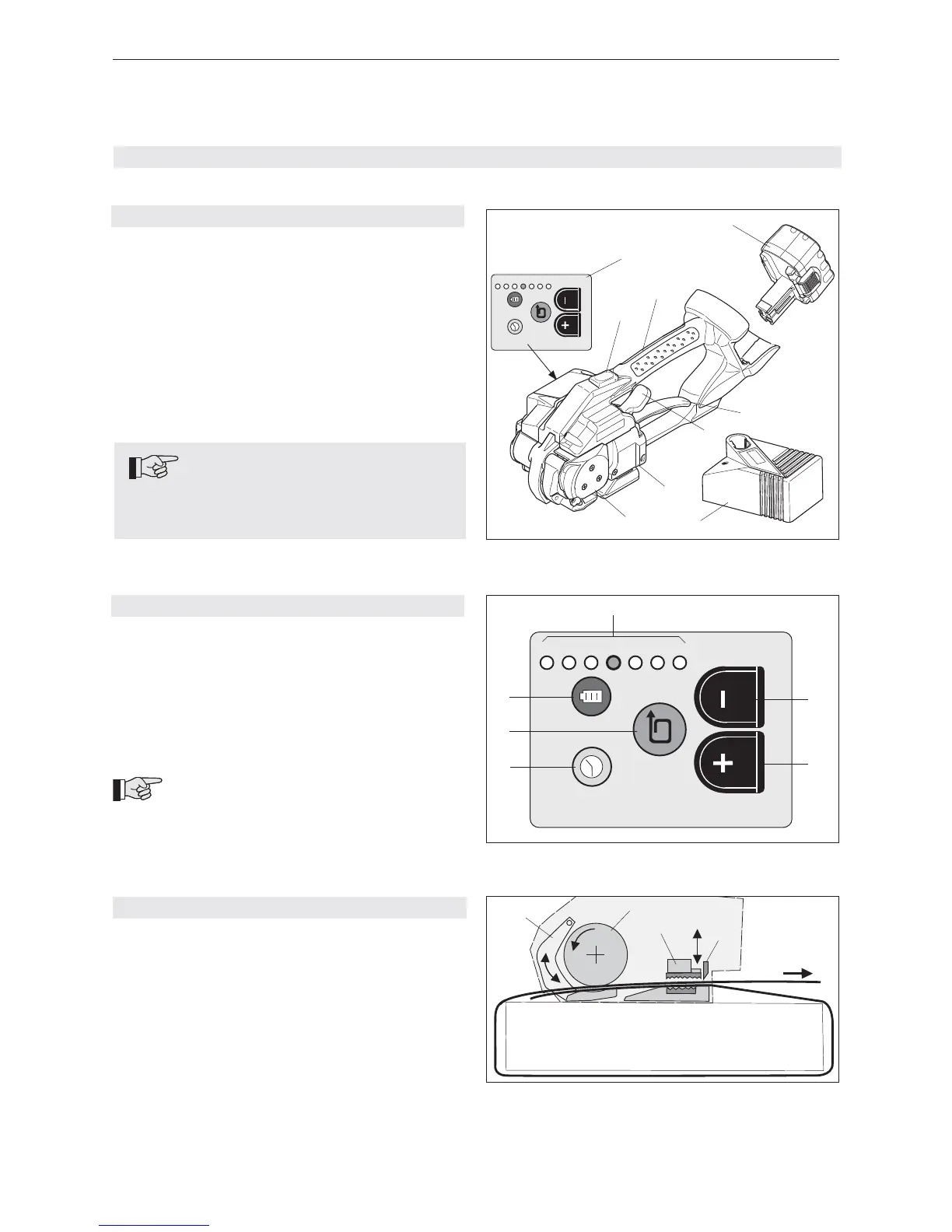

4 DESCRIPTION
4.1 MODULES PRINCIPAUX
1 Panneau de commande
2 Bouton-poussoir „Tension de la bande“
3 Poignée
4 Accumulateur
5 Levier de bascule
6 Bouton “soudage/coupe“
7 Dispositif de soudage et coupe
8 Serrage
9 Chargeur (voir chapitre 4.4)
4.3 FONCTIONNEMENT
– Pincement des bandes par la plaque dentée dans le
bascule (3/1).
– Tension à l’aide de la molette de tension (3/2) dans
le sens contraire des aiguilles d’une montre.
– Fermeture de la bande par la technique de soudure
à friction (3/3).
– Coupe de la partie supérieure de la bande à l’aide
du couteau de sectionnement (3/4).
4.2 PANNEAU DE COMMANDE
1 Bouton-poussoir “Dourée de soudure“
2 Bouton-poussoir “Force de tension“
3 Bouton-poussoir “Accumulateur“
4 Affi cheur DEL “1–7“
Vert = Affi cheur “Force de tension réglée“
Rouge = Affi cheur “Accumulateur déchargé“
5 Bouton-poussoir “Réglage –“
6 Bouton-poussoir “Réglage +“
Pour une description détaillée du panneau
de commande, consulter le chapitre 6.3.
1
2
3
4
Fig. 3
Fig. 2
7
6
5
4
3
2
1
1
2
3
4
5
6
Caractéristiques de performance
Pour atteindre les données de performance, seuls
l‘accu et l‘appareil de chargement originaux peu
vent être utilisés.
7
6
5
4
3
2
1
Fig. 1
1
2
3
4
5
6
7
8
9
