Service
Housse inférieure de rechange (Suite)
16. En commençant par le côté tête de la surface d’appui, séparer les six attaches Velcro® de la housse inférieure (F)
(Figure 2-11 à la page 2-33).
17. En procédant délicatement, désenclencher les douze loquets et séparer les attaches Velcro® des côtés gauche et
droit de la poche de rotation (G) (Figure 2-11 à la page 2-33).
F
G
H
F
F

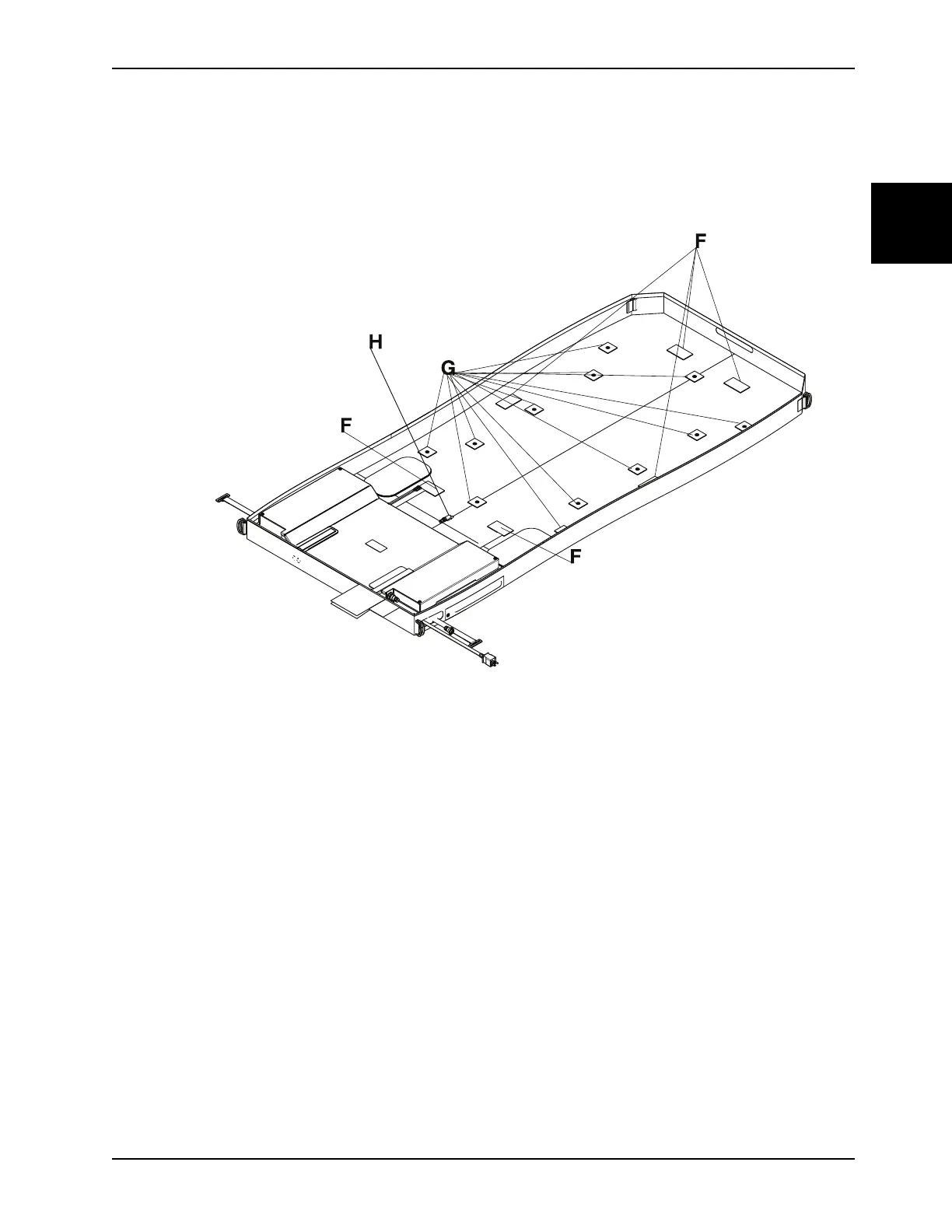

Figure 2-11 : Attaches Velcro® et loquets de l’assemblage de cellules
18. Séparer le matelas en mousse côté pieds de la housse inférieure.
19. Débrancher le raccord rapide du tuyau d’évacuation (H) de la poche de rotation (Figure 2-11 à la page 2-33).
20. Retirer et éliminer la housse inférieure.
21. Inverser la procédure pour installer une housse inférieure neuve.
Remarques :
• Lors du remontage, veiller à ce que les attaches Velcro®, les loquets et la boîte côté pieds restent alignés.
• Installer les attaches aux coins en plaçant la sangle sous chaque anneau en D et en la fixant à la housse.
Répéter la procédure pour les trois autres coins.
• Après l’installation, retirer la tirette de fermeture à glissière ou un dispositif équivalent.
• Vérifier que le rabat recouvre la fermeture à glissière.
22. Vérifier le fonctionnement correct avant de remettre le produit en service.
