Service
Remplacement de l’assemblage de cellules
Outils requis :
• Tirette de fermeture à glissière ou dispositif équivalent
Procédure :
1. Retirer la housse supérieure. Voir Remplacement de la housse supérieure à la page 2-31 pour le démontage.
2. Détacher le coussin (H) sur les côtés gauche et droit de l’assemblage de cellules (Figure 2-12 à la page 2-34).
Conserver le coussin.
3. Séparer les six attaches Velcro® assemblant le matelas en gel côté pieds à l’assemblage de cellules.
4. Soulever le matelas en gel côté pieds (F) pour le retirer (Figure 2-12 à la page 2-34). Conserver le matelas en gel.
Z

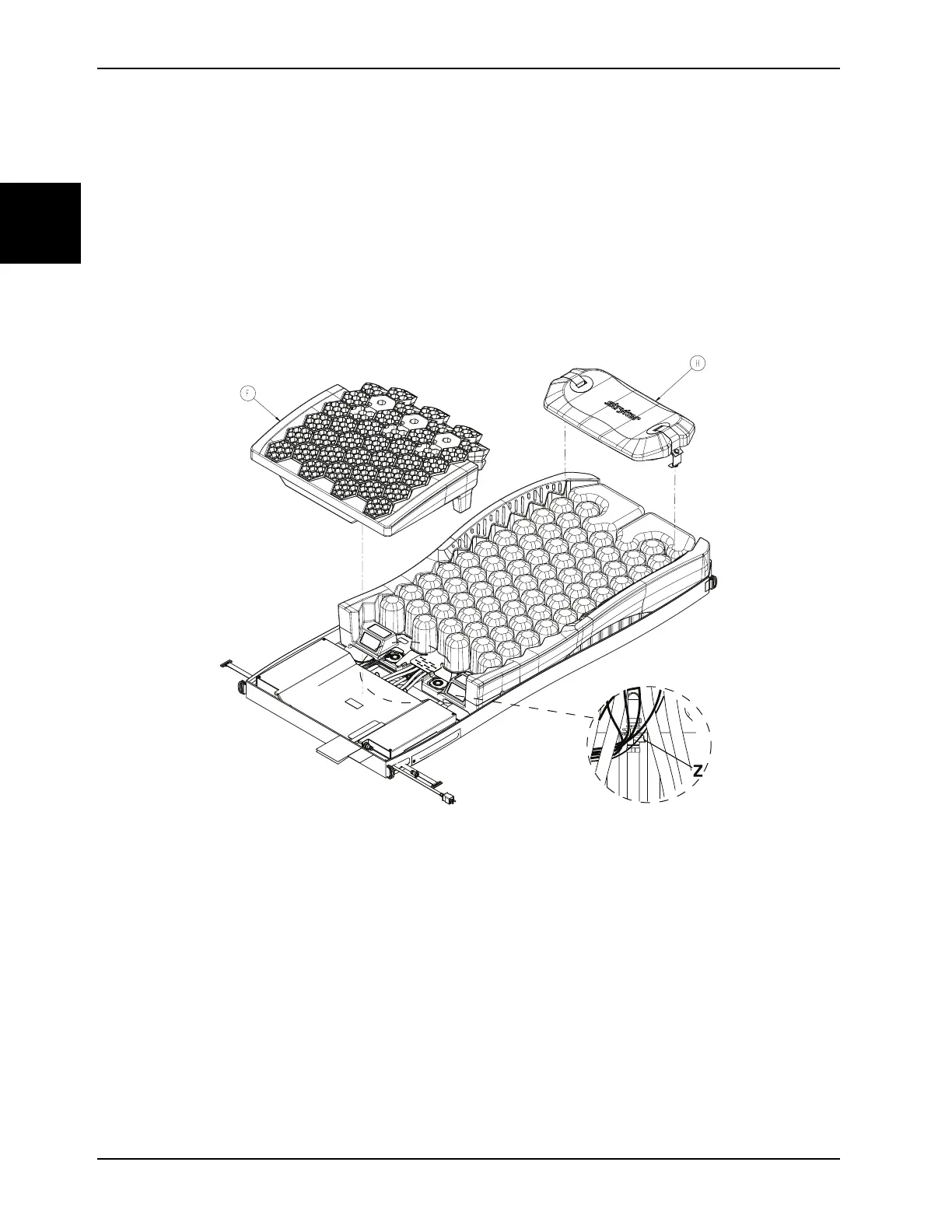

Figure 2-12 : Matelas en gel, coussin et raccord rapide
5. Détacher le raccord rapide (Z) (Figure 2-12 à la page 2-34).
6. Retirer les deux goupilles de fixation (A) des raccords rapides de conduite de la boîte côté pieds (Figure 2-13 à la
page 2-35). Conserver les goupilles.
