Remplacement de l’assemblage de cellules (Suite)

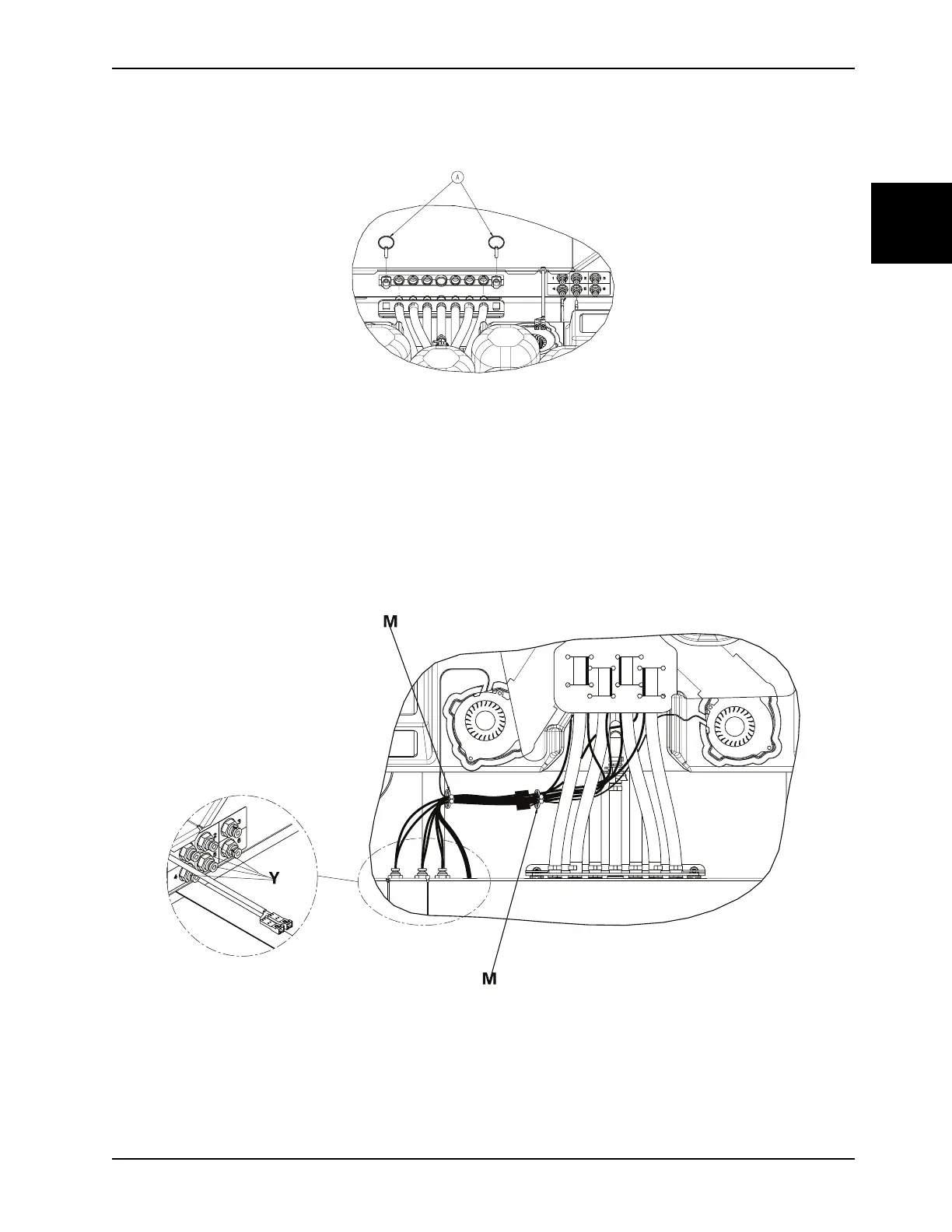

Figure 2-13 : Goupilles de fixation
7. Tenir les deux côtés des raccords rapides du matelas et tirer doucement vers le côté tête de la surface d’appui afin
de les détacher du collecteur du boîtier côté pieds.
8. Débrancher les quatre conduites du capteur de cellules (Y) (1 bleu, 2 jaune, 4 vert et 5 orange) de la boîte côté
pieds. Pousser le raccord vers l’intérieur et tirer sur chaque conduite (Figure 2-14 à la page 2-35).
Remarques :
• Lors de la manipulation des conduites de capteur de cellules, ne pas les courber ni les plier.
• Mémoriser la position de la conduite du capteur, le code couleur d’insertion et les étiquettes à chiffre.
• Lors du remontage, veiller à bien insérer la conduite et, après un premier arrêt, continuer à pousser jusqu’à
atteindre un arrêt ferme.
Figure 2-14 : Conduites de capteur de matelas et serre-câbles à coulisse
9. Sortir les conduites de capteur des serre-câbles à coulisse (M) (Figure 2-14 à la page 2-35).
10. Accéder à la poche de rotation en passant sous l’assemblage de cellules (C) du côté droit du patient au milieu, puis
retirer le raccord rapide de la poche. Répéter la procédure pour le côté gauche du patient (Figure 2-15 à la page 2-
36).
