Service
Remplacement de l’électrovanne
Outils requis :
• Tirette de fermeture à glissière ou dispositif équivalent
• Tournevis dynamométrique
• Système DES
Procédure :
1. Voir (Accès au capot de la boîte côté pieds à la page 2-37).
2. Porter un système de protection avec mise à la terre approprié (voir Protection contre les décharges électrostatiques
(DES) à la page 2-30).
3. A l’aide du tournevis dynamométrique fourni, retirer les deux vis qui retiennent l’électrovanne (H, J ou K) sur le
collecteur (Figure 2-19 à la page 2-40). Conserver les vis.
Remarque :
Lors de l’installation, serrer les vis à un couple identique. Utiliser le tournevis dynamométrique fourni et serrer les vis
à un couple de 0,5 Nm (4,4 in-lb).
H
K
J
H
H
H
J
J
J
J
H
H
H
H

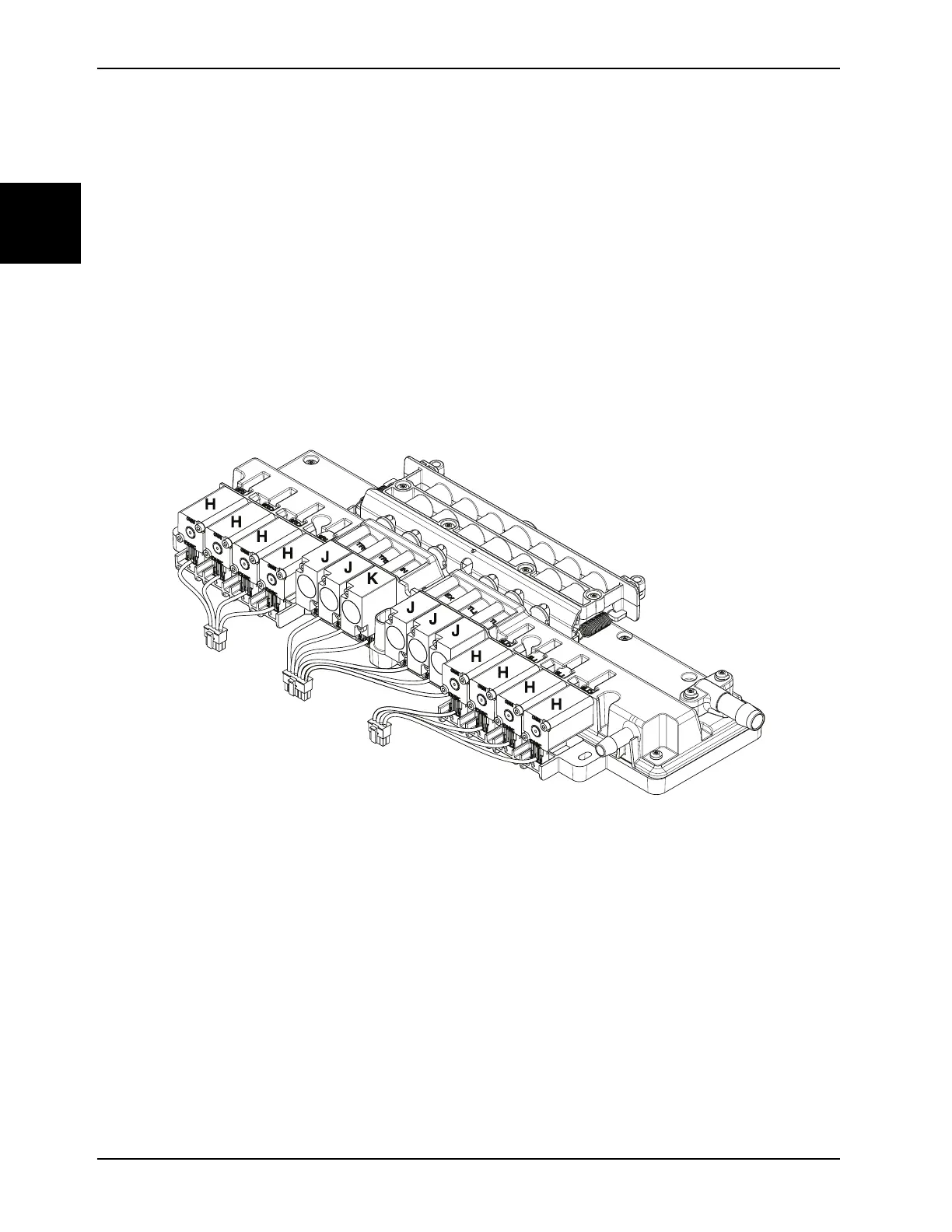

Figure 2-19 : Electrovanne
4. Retirer l’électrovanne.
5. Débrancher le raccord de l’électrovanne.
Remarque : Inspecter l’électrovanne de rechange en vérifiant que le joint torique est bien en place. S’il n’est pas en
place, placer le joint torique de l’électrovanne enlevée sur l’électrovanne fournie.
6. Eliminer l’électrovanne.
7. Inverser la procédure pour le remontage.
Remarques :
• Lors du remontage, vérifier que les attaches Velcro® restent alignées.
• Après l’installation, retirer la tirette de fermeture à glissière ou un dispositif équivalent.
• Vérifier que le rabat recouvre la fermeture à glissière.
8. Vérifier le fonctionnement correct avant de remettre le produit en service.
