Service
Remplacement du bloc d’alimentation électrique
Outils requis :
• Tirette de fermeture à glissière ou dispositif équivalent
• Clé T10 Torx
• Système DES
Procédure :
1. Voir Accès au capot de la boîte côté pieds à la page 2-37.
2. Porter un système de protection avec mise à la terre approprié (voir Protection contre les décharges électrostatiques
(DES) à la page 2-30).
3. Retirer les câbles des ventilateurs et d’alimentation CC de l’agrafe de câbles (A).
4. Débrancher le raccord électrique CC de la carte mère (AR) (raccord R) (Figure 2-20 à la page 2-41).
R
A
B
D

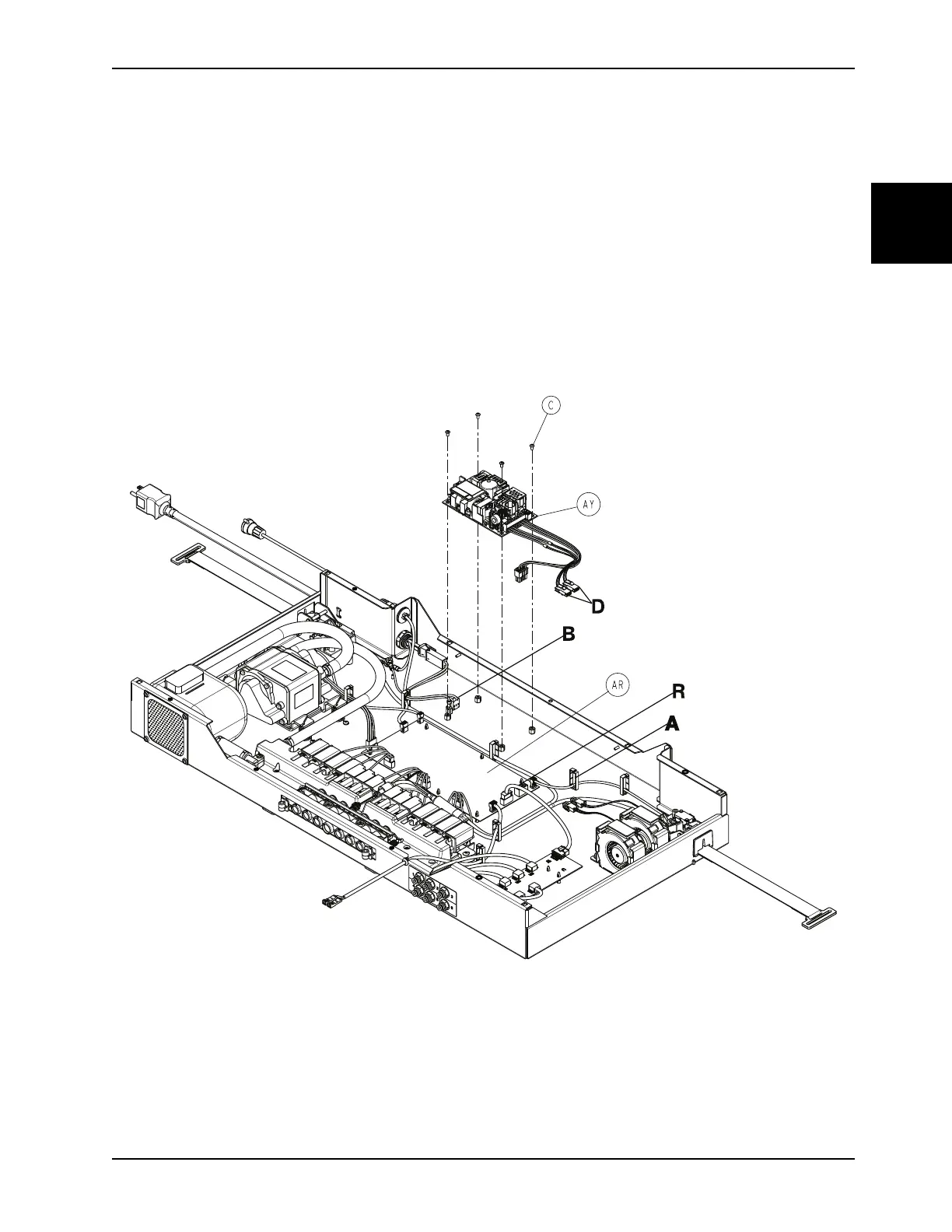

Figure 2-20 : Bloc d’alimentation électrique
5. Débrancher le raccord électrique CA (B) du bloc d’alimentation électrique (Figure 2-20 à la page 2-41).
6. Débrancher les deux ventilateurs de la boîte côté pieds (D).
7. Débrancher le raccord de câble de mise à la terre du bloc d’alimentation électrique.
8. A l’aide d’une clé T10 Torx, enlever les quatre vis (C) fixant le bloc d’alimentation électrique (AY) sur la boîte côté
pieds (Figure 2-20 à la page 2-41). Conserver les vis.
