Service
Remplacement du raccord du câble d’intégration du lit
Outils requis :
• Tirette de fermeture à glissière ou dispositif équivalent
• Clé mixte ou douille de 1 po.
Procédure :
1. Voir Accès au capot de la boîte côté pieds à la page 2-37.
2. Avec les doigts, débrancher le raccord du câble d’intégration du lit (AP) de la boîte côté pieds en tournant dans le
sens antihoraire (Figure 2-23 à la page 2-47).
3. A l’aide d’une clé mixte de 1 po., retirer l’écrou de fixation en plastique (F) situé sur le raccord du câble d’intégration
du lit qui relie ce dernier à la boîte côté pieds. Conserver l’écrou.
4. Débrancher le câble interne de la boîte (AT) de la carte mère (raccord en J) (Figure 2-23 à la page 2-47).

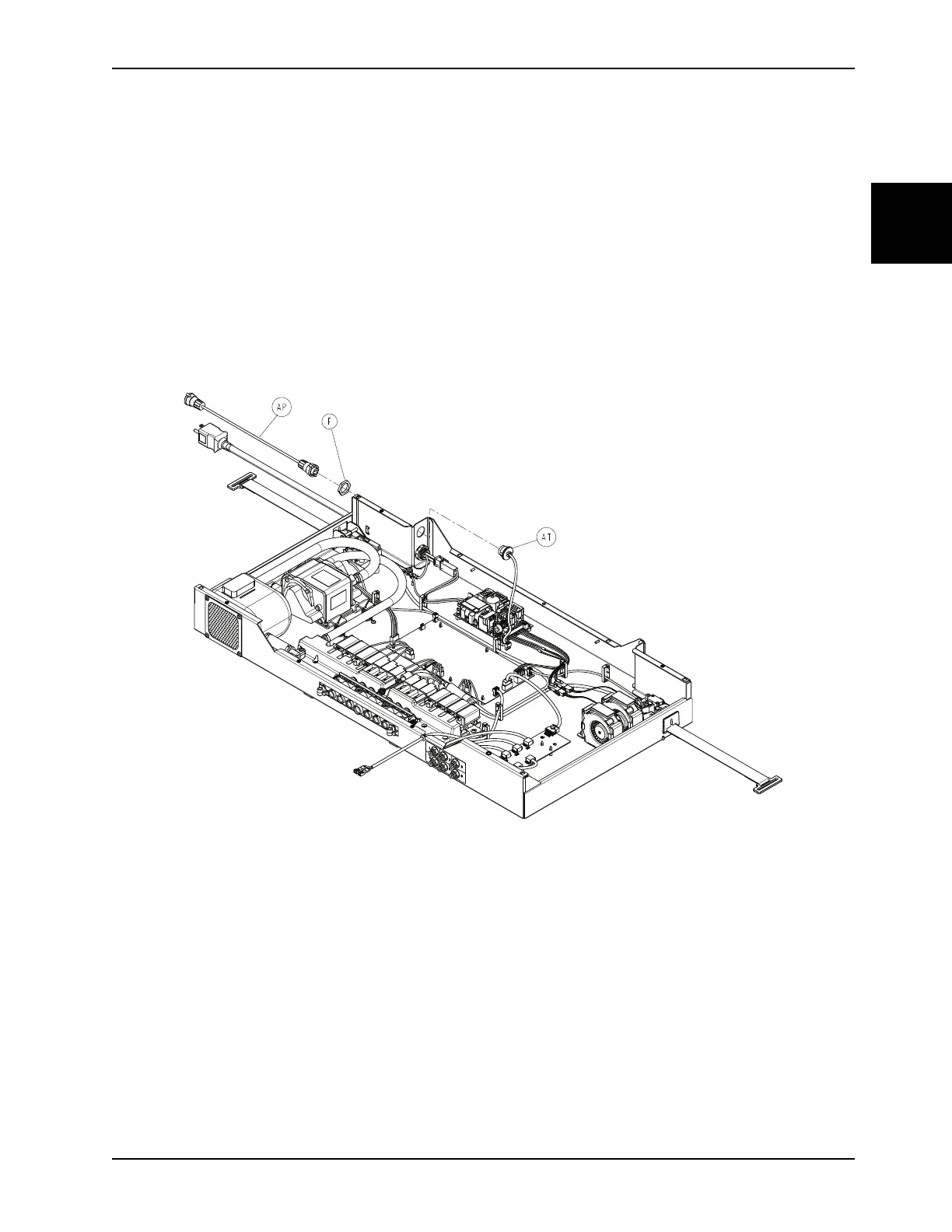

Figure 2-23 : Raccord du câble d’intégration du lit
5. Retirer et éliminer le raccord du câble d’intégration du lit.
6. Inverser la procédure pour le remontage.
Remarques :
• Lors du remontage, vérifier que les attaches Velcro® restent alignées.
• Après l’installation, retirer la tirette de fermeture à glissière ou un dispositif équivalent.
• Vérifier que le rabat recouvre la fermeture à glissière.
7. Vérifier le fonctionnement correct avant de remettre le produit en service.
