2-48 2971-109-001 REV B www.stryker.com
Service
Remplacement du bloc de pompe
Outils requis :
• Tirette de fermeture à glissière ou dispositif équivalent
• Pince coupante diagonale
• Clé T15 Torx
Procédure :
1. Voir Accès au capot de la boîte côté pieds à la page 2-37.
2. Débrancher le raccord électrique de la pompe de la carte mère (raccord F).
3. Détacher le câble des trois attaches de câbles.
4. A l’aide d’une pince coupante diagonale, couper soigneusement les serre-câbles là où la conduite d’entrée est
raccordée au collecteur (BG) et là où la conduite d’évacuation est raccordée au résonateur (Figure 2-24 à la page
2-48). Ne pas couper le raccord cannelé du collecteur.
Remarque : Lors de l’installation, avant de couper l’extrémité du serre-câble, utiliser la pince coupante diagonale
pour le desserrer (un à deux déclics).

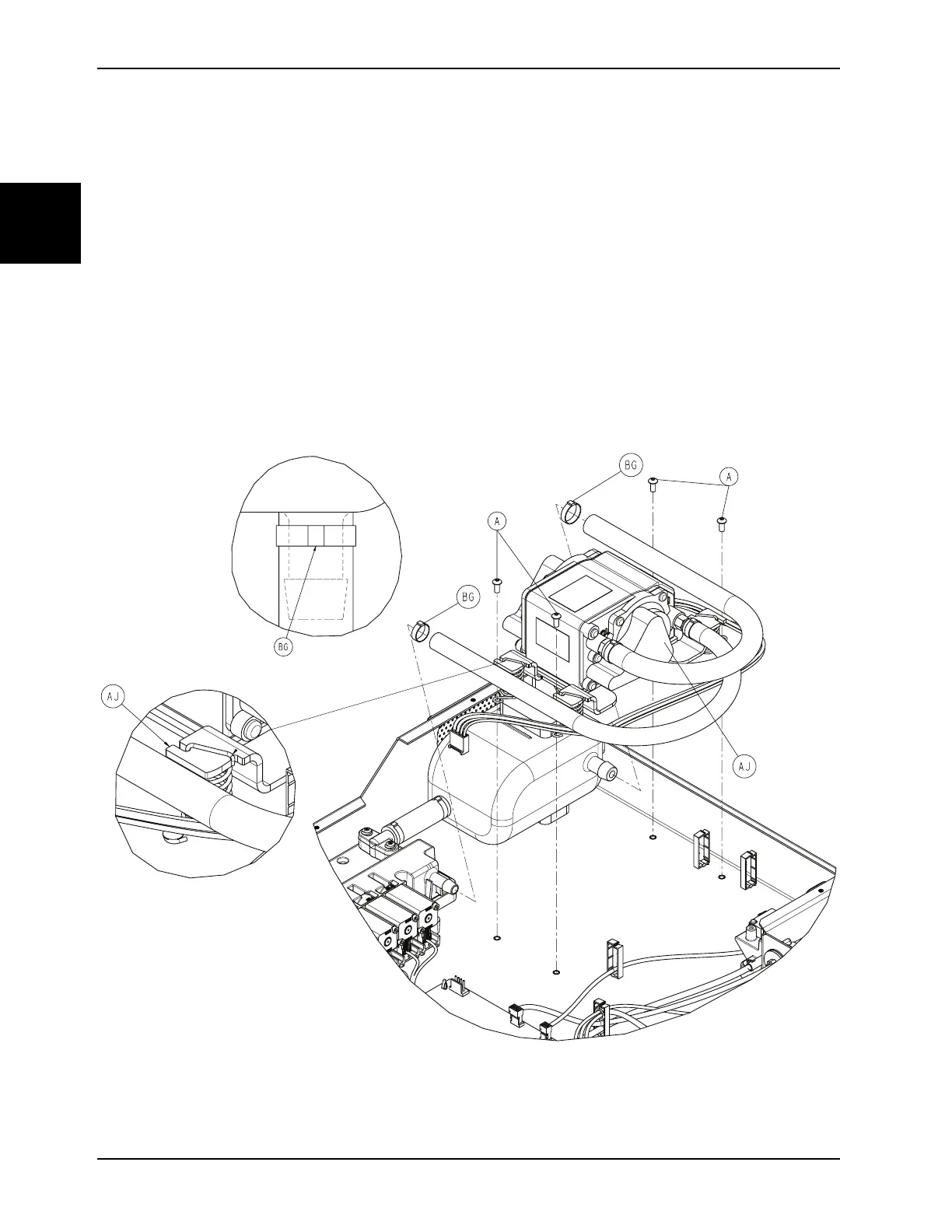

Figure 2-24 : Bloc de pompe
