Service
Remplacement du circuit du capteur
Outils requis :
• Tirette de fermeture à glissière ou dispositif équivalent
• Pince à becs fins
• Système DES
Procédure :
1. Voir Accès au capot de la boîte côté pieds à la page 2-37.
2. Porter un système de protection avec mise à la terre approprié (voir Protection contre les décharges électrostatiques
(DES) à la page 2-30).
3. Débrancher les six conduites de capteur de cellules de la boîte côté pieds en poussant doucement le raccord vers
l’intérieur et en tirant chaque conduite vers l’extérieur.
Remarques :
• Lors de la manipulation des conduites de capteur de cellules, ne pas les courber ni les plier.
• Mémoriser la position de la conduite du capteur, le code couleur d’insertion et les étiquettes à chiffre.
• Lors du remontage, veiller à bien insérer la conduite et, après un premier arrêt, continuer à pousser jusqu’à
atteindre un arrêt ferme.
4. Débrancher le câble (AN) du circuit du capteur (AB) (Figure 2-30 à la page 2-54).
5. A l’aide d’une pince à becs fins, soulever légèrement et détacher le circuit du capteur (AB) des trois entretoises en
plastique (Figure 2-30 à la page 2-54).
Remarque : Lors du remontage, aligner les entretoises avec la carte mère et appuyer à proximité des entretoises
pour enclencher la carte mère. Ne pas courber la carte mère.

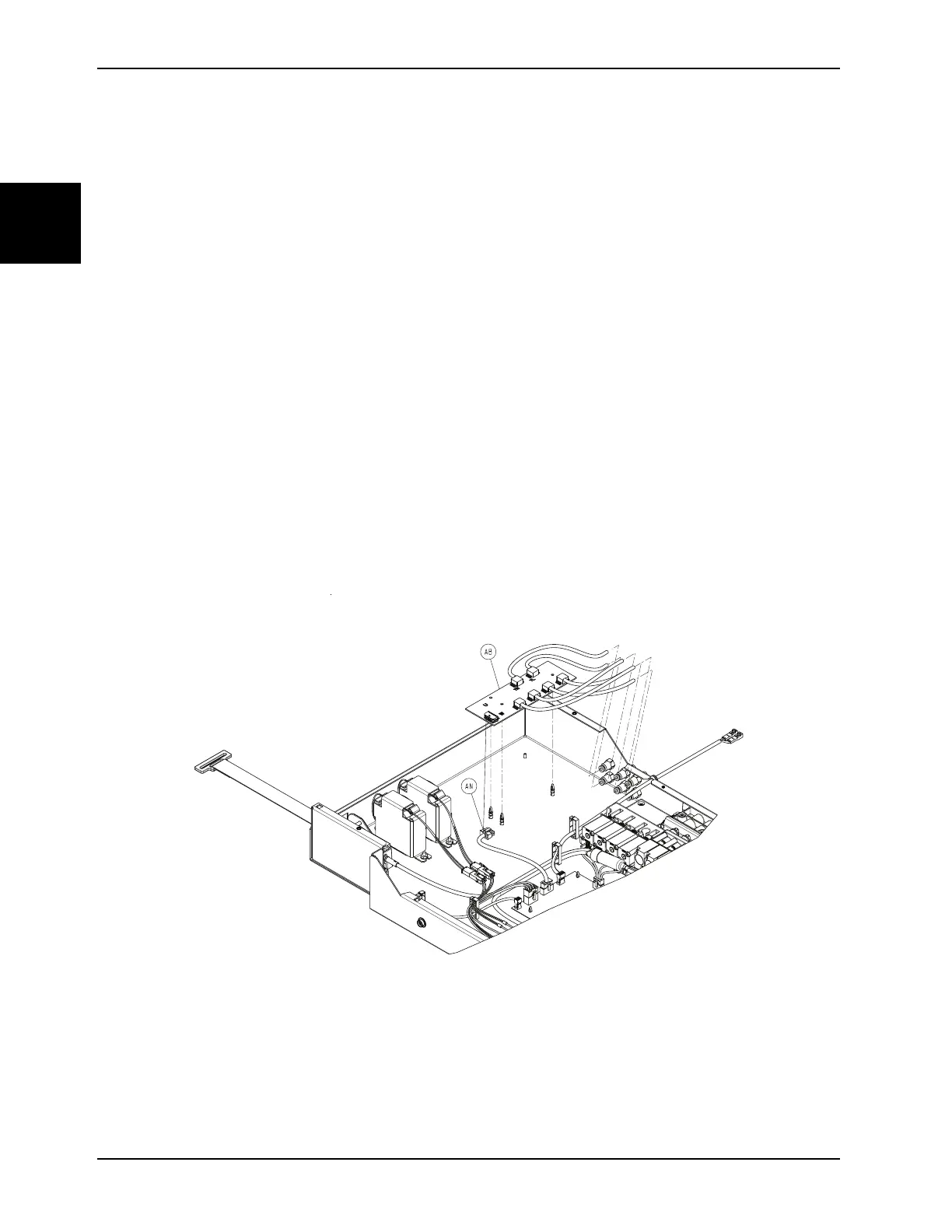

Figure 2-30 : Circuit du capteur
6. Retirer et éliminer le circuit du capteur.
7. Inverser la procédure pour le remontage.
Remarques :
• Lors du remontage, vérifier que les attaches Velcro® restent alignées.
• Après l’installation, retirer la tirette de fermeture à glissière ou un dispositif équivalent.
