19
> R

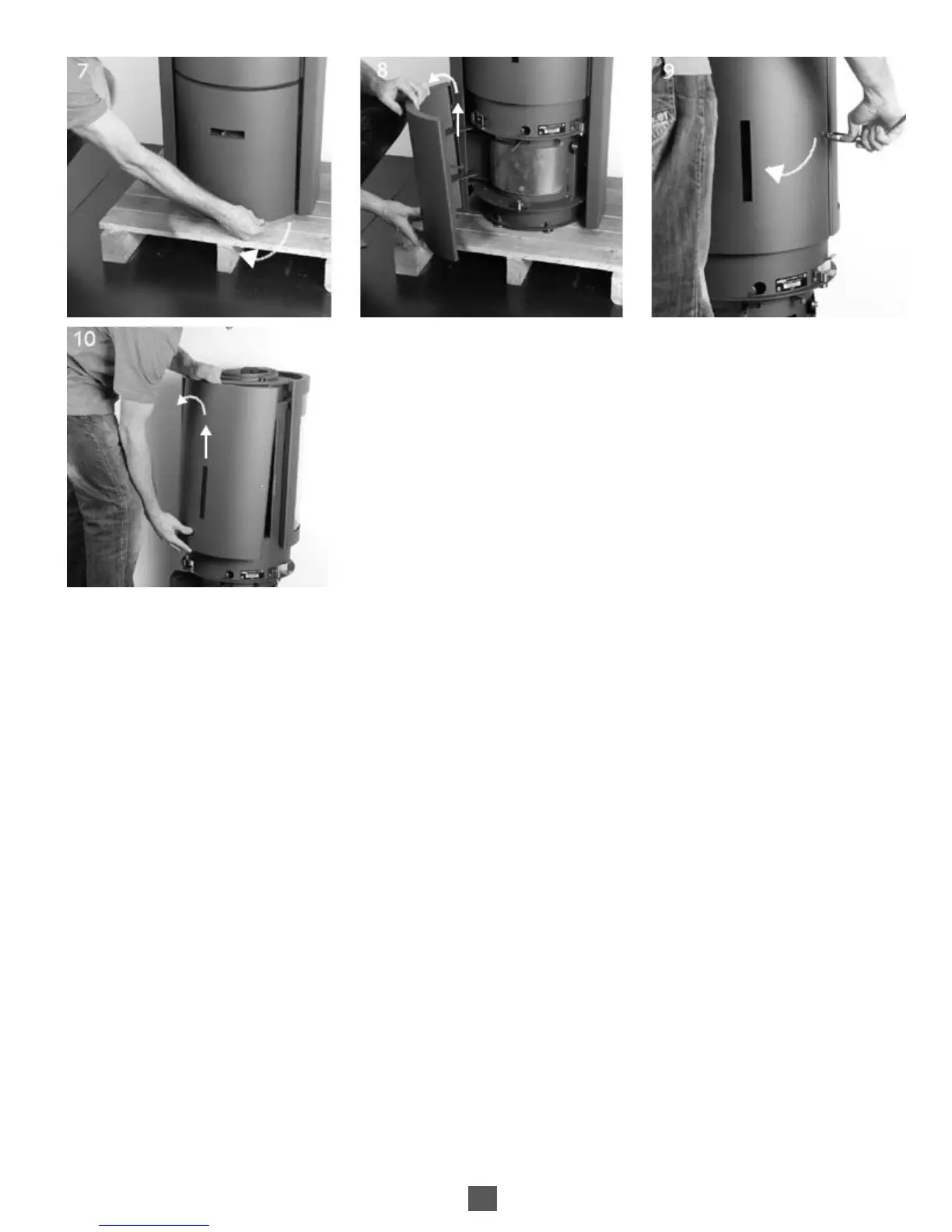

emove the ash pan: open the ash pan door [photo 7] and
take it out by lifting it off its hinges [photo 8].
> Remove the doors: half open them gently [photo 9], lift
them off their hinges and slide them to the left [photo 10].
Caution:
When you handle symmetrical parts while dismantling,
remember to take note which are the left parts and
which are the right ones! It will make re-assembly easier.
> Retirer le portillon cendrier : ouvrir le portillon cendrier
[photo 7] et le retirer en le dégageant de ses gonds [photo 8].
>
Retirer les portes : les entrouvrir légèrement [photo 9], les
soulever pour les sortir de leurs gonds puis les pousser vers la
gauche [photo 10].
Attention !
Lorsque vous manipulez des pièces symétriques pendant le
démontage, pensez à bien mémoriser quelles sont les pièces
de gauche et celles de droite ! Cela vous facilitera le
remontage.
