Stuv 30 Compact - Maintaining the Fire

51
R
emove the smoke deflector
– Open th
e soli
d door:

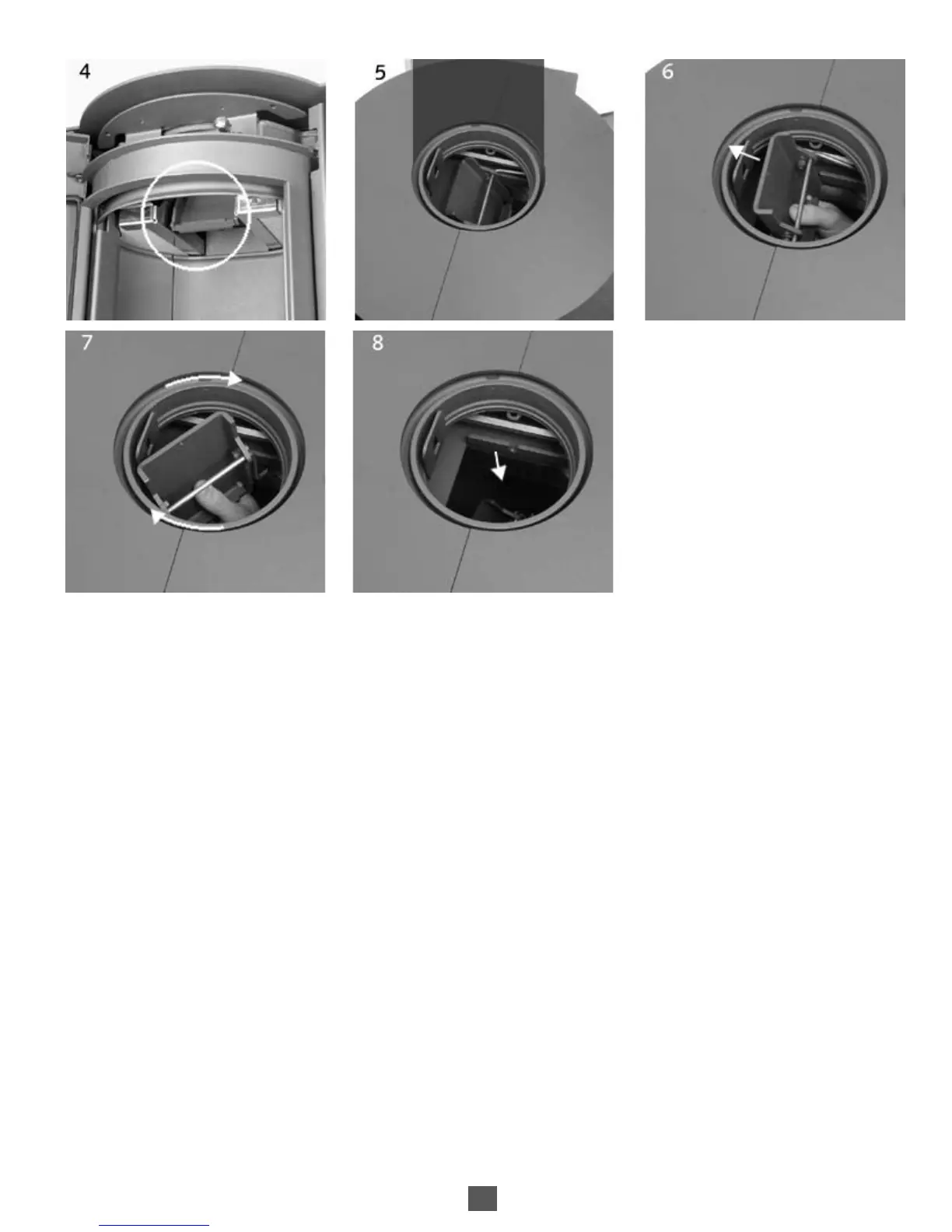

– Locate the s
moke deflector [photo 4].
– Remove
the smoke deflector: Tilt and slide the sm
oke
deflector
slightly backwards as if into the smoke flue [photos 5
and 6]. Rotate it clockwise to disconnect the deflector from its
lever [photo 7]. Pull the deflector downwards [photo 8].
Reinstalling the smoke deflector
Reverse the removal process.
Caution:
Make sure the 1/4" stainless steel rod is correctl
y
en
g
a
g
ed into
the damper control before finishing.
[photo 2].
Dé
monter le déviateur de fumées
- Ouvrir la porte pleine.
- Repérer le déviateur de fumées [photo 4].
- Retirer le déviateur de fumées: Incliner et
g
lisser lé
g
èrement
vers l'arrière le déviateur de fumées comme si vous alliez le
faire rentrer dans le conduit de fumée [photos 5 et 6]. Le faire
pivoter dans le sens horaire pour désaccoupler le déviateur de
sa commande [photo 7]. Laisser descendre le déviateur [photo
8].
Remonter le déviateur de fumées
Procéder à l'inverse du démontage.
Attention !
Assurez-vous que la ti
g
e en acier inox
y
dable de 1/4" est bien
engagée dans la commande du registre avant de terminer.
