3115
1000002-00
380 kg
~950 mm
~1993 mm
10
(490 3115-00)

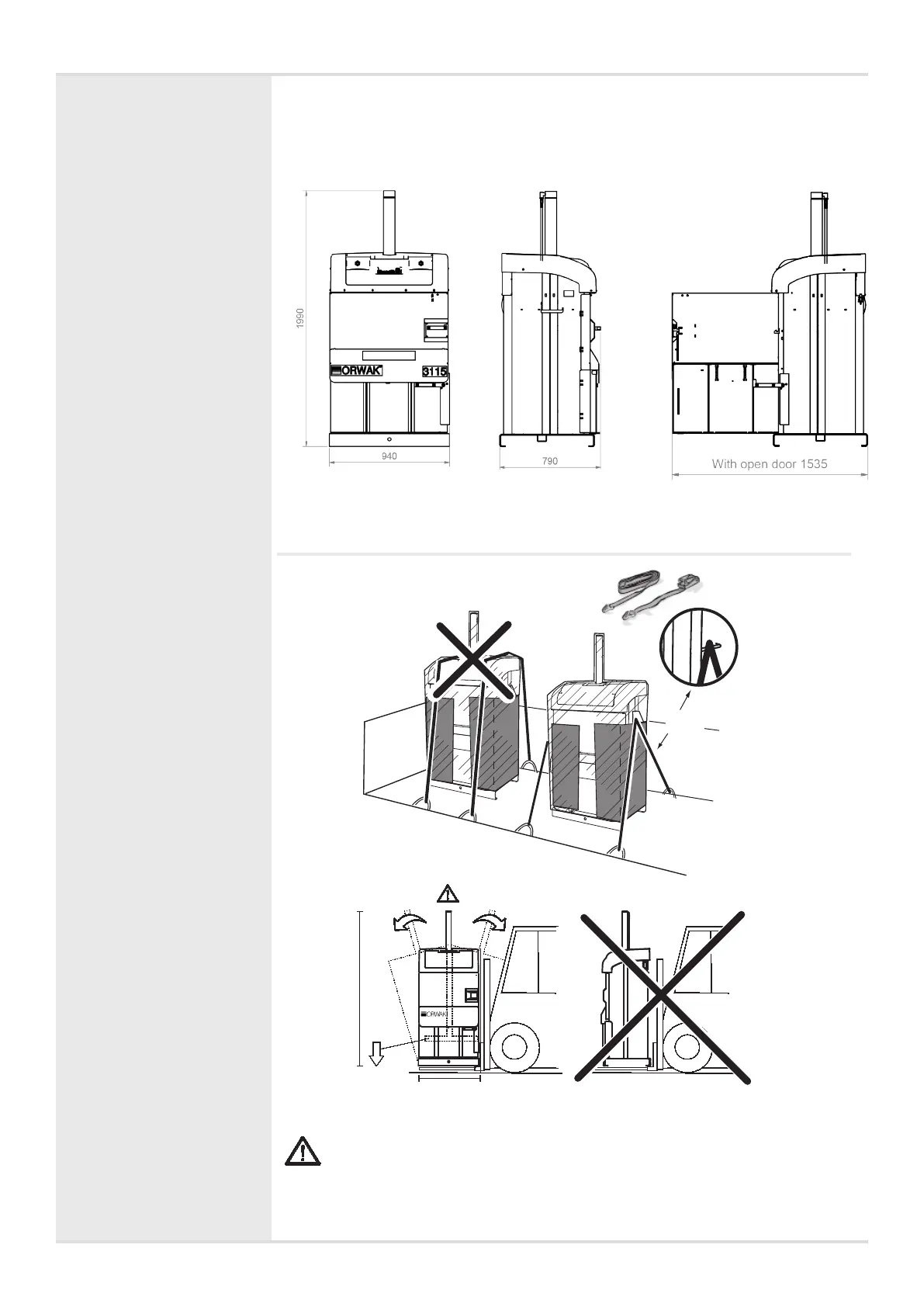

ABMESSUNGSDIAGRAMMTECHNISCHE DATEN
TRANSPORT
Deutsch
ALLGEMEINE DATEN
Gesamtgewicht: 380 kg
Transporthöhe: 1.990 mm
Maße:
Höhe: 1.990 mm
Breite: 940 mm
Tiefe: 790 mm
Tiefe (Tür oen): 1.535 mm
Empfohlene Stelläche für
eine Maschine im Betrieb
(Arbeitsbereich):
Höhe: 2.000 mm
Breite: 2.140 mm
Tiefe (Tür oen): 2.135 mm
Einfüllklappe:
Höhe: 460 mm
Breite: 800 mm
Ballengröße:
Höhe: ca. 600 mm
Tiefe: 600 mm
Breite: 800 mm
Gewicht (Papier): bis 60 kg
Gewicht (Kunststo): bis 80 kg
Geräuschpegel:
< 62,3 (± 1,0) dB (A) (ISO 11200 &
11202)
Lack: Zweikomponentenlack und
Pulverlack mit Phosphatierung als
Basis.
Farben:
Orange RAL 2001
Grau RAL 7032
ELEKTRISCHE DATEN
Betriebsleistung: 230V, 50/60 Hz
Betriebsspannung: 24 V
Elektromotor: 1,1 kW
Sicherungen: 10 A
Schutzklasse: IP 55
HYDRAULIKDATEN:
Arbeitsdruck (paper): 120 bar
Arbeitsdruck (plastic): 85 bar
Überlastungsdruck: 140 bar
Presskraft (paper): 6 Tonnen
Presskraft (plastic): 4 Tonnen
Oberflächendruck
(paper): 1,36 kg/cm
2
Oberflächendruck
(plastic):: 0,9 kg/cm
2
Zykluszeit gesamt: 33 Sekunden
Zylinderhublänge: 640 mm
Ölfüllmenge:
7,2 Liter
Ölempfehlung:
+5 °C bis +60 °C
ISO VG 32-68, Mineralöl
Unter +5° C
Bei niedrigeren Temperaturen sollte
ein Spezialöl oder ein Heizgerät
verwendet werden.
Die Maschine hat einen hohen Schwerpunkt. Wenn die Maschine bewegt werden
muss, muss sich die Pressplatte in der untersten Position benden.
Manuelle Maschineneinstellung (MAN): Den Verschluss schließen. Auf dem Bedienfeld auf
den Abwärtspfeil drücken.
Automatische Maschineneinstellung (AUTO): Auf dem Bedienfeld drücken, um den manu-
ellen Modus (MAN) einzustellen. Den Verschluss schließen. Auf den Abwärtspfeil drücken.
